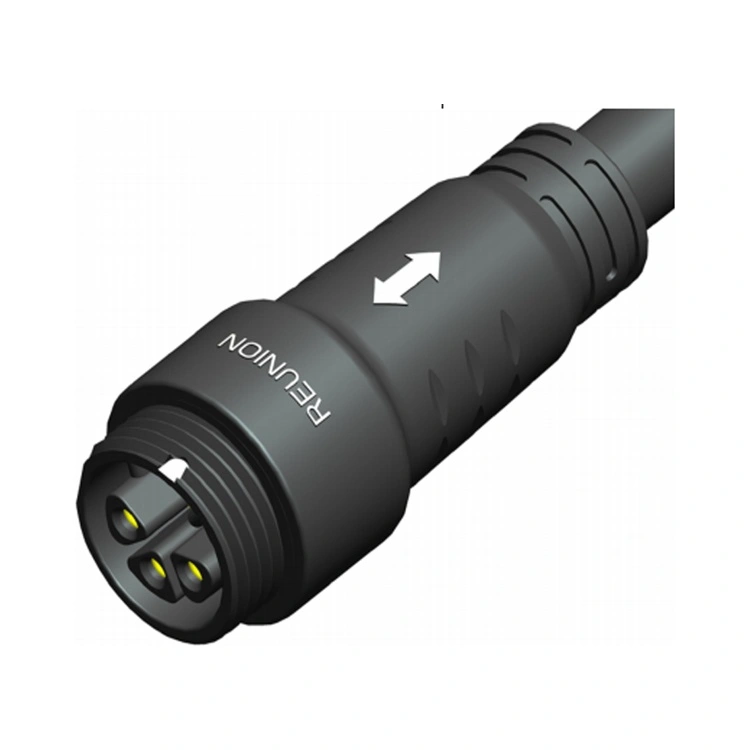

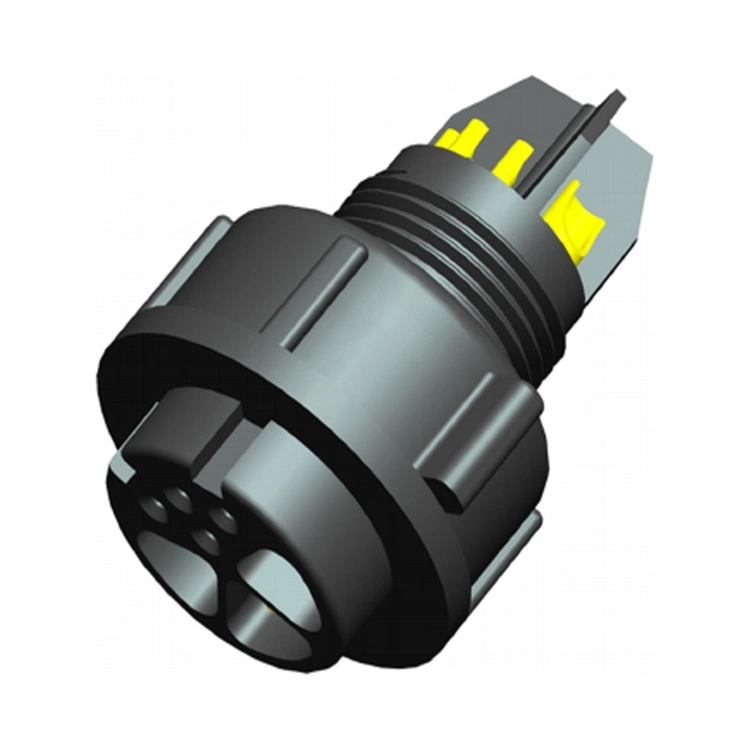

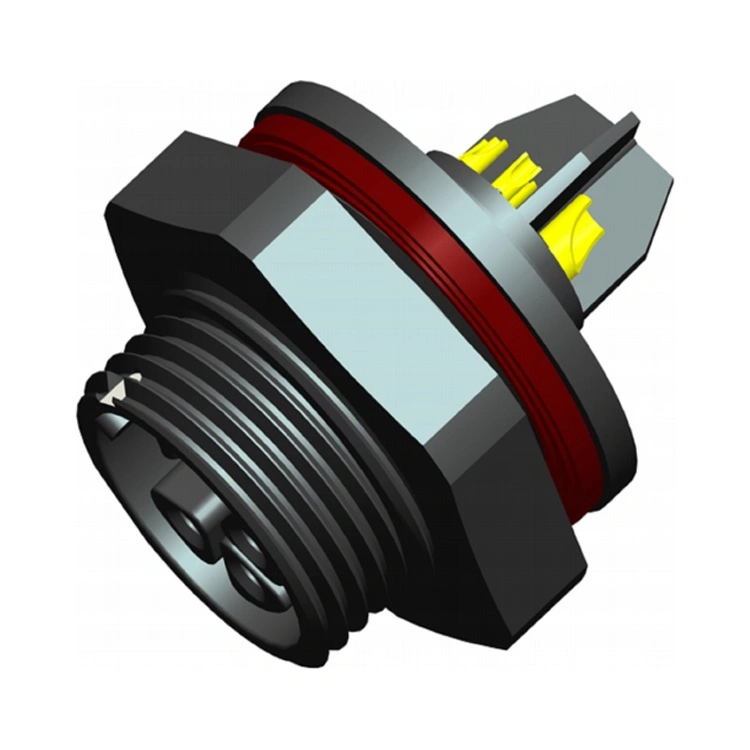

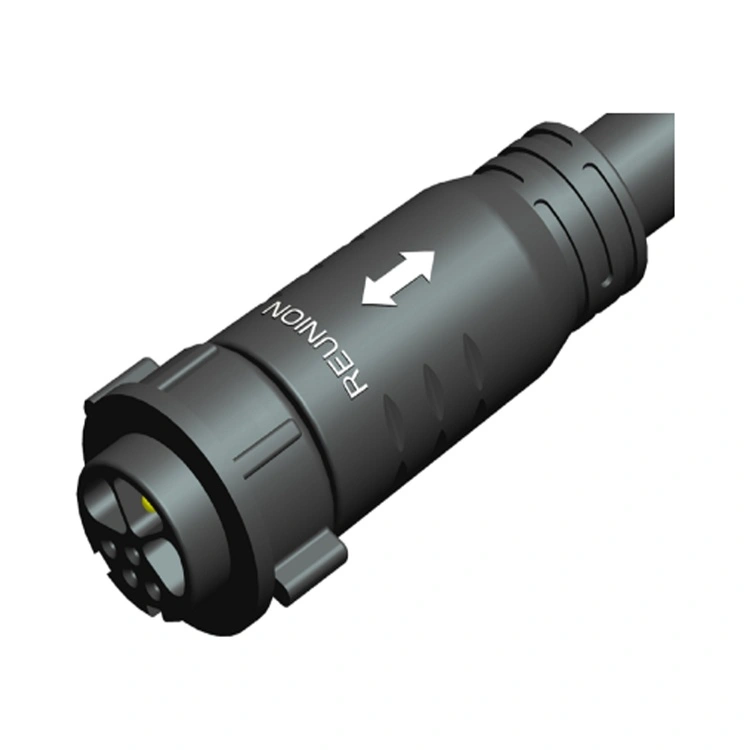

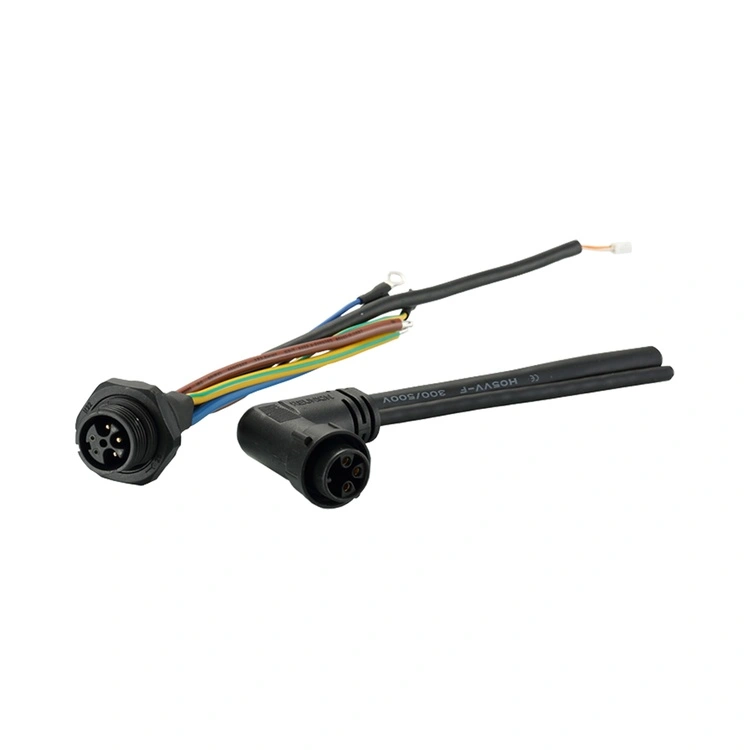

M 시리즈 전력 및 신호 하이브리드 커넥터는 단일 소형 하우징 내에서 전력 및 데이터 전송이 모두 필요한 애플리케이션을 위한 Reunion의 통합 상호 연결 솔루션입니다. 이 커넥터는 M 시리즈의 견고한 환경 밀봉 및 나사식 잠금 메커니즘과 하이브리드 전원 신호 접점 구성을 결합하여 별도의 전원 및 신호 케이블이 필요하지 않습니다.
전원 접점은 최대 14AWG의 전선 게이지를 사용하여 안전한 저저항 연결을 위해 설계되었으며, 신호 접점은 누화를 최소화하도록 차폐되고 배치되었습니다. Reunion은 정밀 가공부터 자동 조립, 100% 전기 테스트까지 수직 통합 프로세스를 통해 M 시리즈를 제조합니다. 소형 산업 장비, 로봇 공학 또는 자동화 시스템을 설계하는 엔지니어에게 이 커넥터는 배선 복잡성과 패널 공간 요구 사항을 줄이는 안정적이고 효율적인 솔루션을 제공합니다.
| 특징 | 혜택 |
| 하나의 커넥터에 전원 및 신호 포함 | 단일 인터페이스에 전력 공급(최대 22A)과 신호 전송을 결합하여 패널 공간, 케이블 수 및 설치 시간을 줄입니다. |
| IP67 환경 밀봉 | 먼지로부터 보호되고 일시적인 침수로부터 보호됩니다. 산업, 세척 및 실외 환경에서 안정적입니다. |
| 스레드 잠금 메커니즘 | 내진동 결합 - 진동이 심한 응용 분야에서 우발적인 분리를 방지합니다. |
| 다중 전원 신호 구성 | 1M 시리즈 2+4핀, 7핀 및 9핀 2M 시리즈 3+2, 3+4핀 및 9핀—다양한 전력 및 신호 요구 사항에 맞게 조정됩니다. |
| 금도금 접점 | 낮은 접촉 저항 및 부식 방지 - 수백 번의 결합 주기 동안 성능을 유지합니다. |
| -40°C ~ +105°C 작동 | 넓은 온도 범위는 극한의 산업 및 실외 조건을 포괄합니다. |
| 유연한 종료 옵션 | 납땜, 딥 납땜 및 PCB—다양한 조립 방법에 맞게 조정됩니다. |
| 매개변수 | 1M 시리즈 | 2M 시리즈 |
| 접점 구성 | 2+4핀, 7핀, 8핀 | 3+2핀, 3+4핀, 9핀 |
| 전력 전류 | 12A | 22A |
| 전원 전압 | 250V | 800V |
| 신호 전류 | 6A | 9A |
| 신호 전압 | 최대 50V AC/DC | |
| 절연저항 | ≥2000MΩ | ≥2000MΩ |
| 짝짓기 주기 | ≥1000배 | ≥1000배 |
| 작동 온도 | -40°C ~ +105°C | -40°C ~ +105°C |
| 보호등급 | IP67(결합 조건) | IP67(결합 조건) |
| 하우징 재질 | PA6 | PA6 |
| 접촉 재료 | 금 도금된 구리 합금 | 금 도금된 구리 합금 |
M 시리즈 전력 및 신호 하이브리드 커넥터는 결합된 전력 신호 연결이 장비 설계를 단순화하고 설치 복잡성을 줄이는 산업 전반에 배포됩니다.
로봇공학 – 모터 전력 + 인코더 피드백, 팔 끝 도구 전력 + 센서 신호.
산업 자동화 – 액추에이터 전원 + 위치 피드백, 밸브 제어 + 상태 모니터링.
의료 기기 - 펌프 전원 + 유량 센서 신호, 진단 장비 전원 + 데이터.
LED 조명 - 고전력 LED 드라이버 + DALI/DMX 제어 신호.
산업용 센서 - 센서 전원 + IO-Link 통신.
자동차 제조 - 조립 라인 장비 전원 + 제어 신호.
재생 가능 에너지 – 태양광 추적기 전원 + 위치 피드백.
| 인증 | 범위 |
| ISO 9001:2015 | 품질 관리 - 설계, 생산 및 애프터 서비스. |
| ISO 14001:2015 | 환경 관리 - 검증된 폐기물 감소 및 지속 가능한 관행. |
| ISO 13485:2016 | 의료 기기 품질 관리 - 진단 또는 모니터링 장비에 사용되는 M 시리즈에 적용됩니다. |
| UL 인정 | 북미 시장을 위한 구성 요소 수준 안전 인증. |
| RoHS 규제 | 유해 물질 제한 - EU 지침 준수. |
Reunion의 M 시리즈 생산 라인은 엄격한 공정 관리 하에 운영됩니다. IP67 밀봉은 실제 침수 테스트를 통해 모든 생산 배치에서 검증됩니다. 테스트 기록, 재료 인증서 및 검사 보고서는 각 배치마다 보관됩니다.
두 커넥터 모두 단일 인터페이스에 전력과 신호를 결합하지만 서로 다른 애플리케이션 요구 사항을 충족합니다.

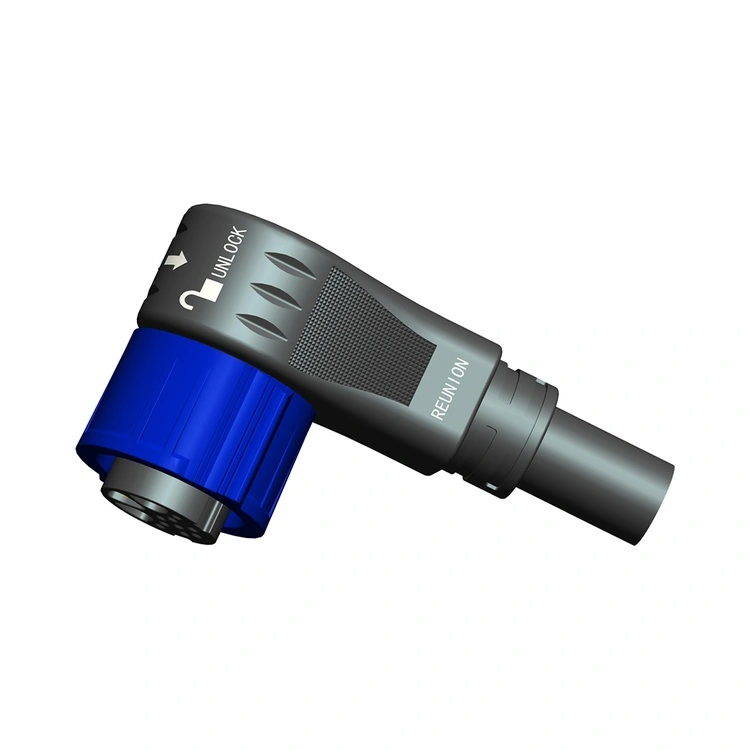

| 측면 | M 시리즈 하이브리드 | X 시리즈 하이브리드 |
| 잠금 장치 | 스레드 잠금 시스템 | 빠른 회전 잠금 시스템 |
| 씰링 | IP67(표준) | IP67(표준) |
| 전력 등급 | 최대 22A | 최대 30A |
| 쉘 크기 | 1M, 2M 시리즈 | 1X, 3X 시리즈 |
| 기본 애플리케이션 | 산업용, 로봇공학, LED 조명, | 테스트 장비, 로봇 공학, 배터리, 에너지, LED 디스플레이 |
