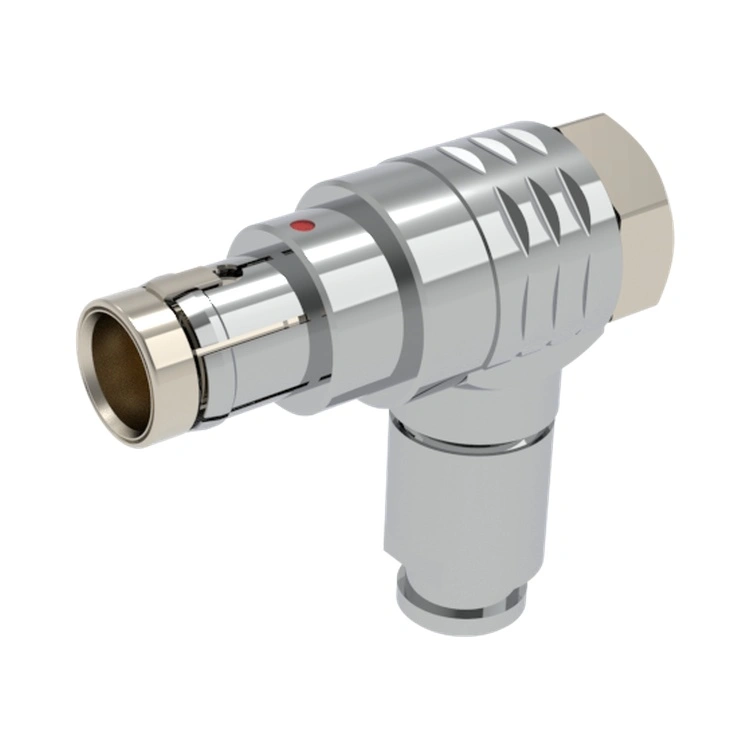

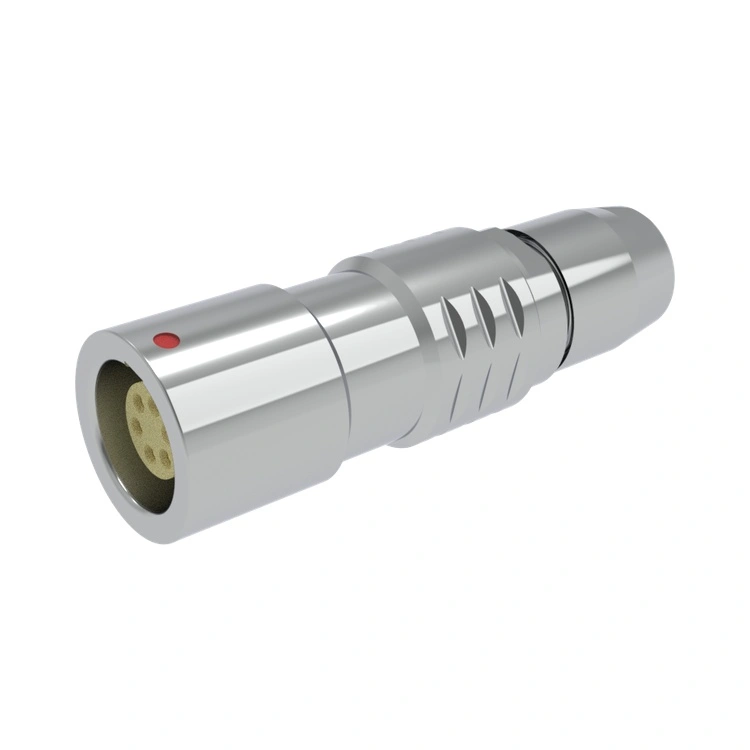

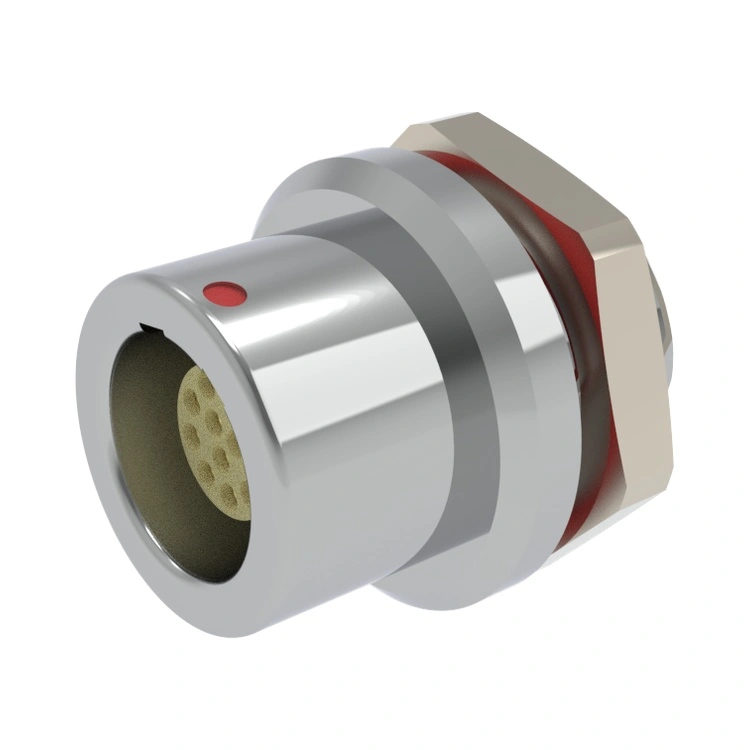

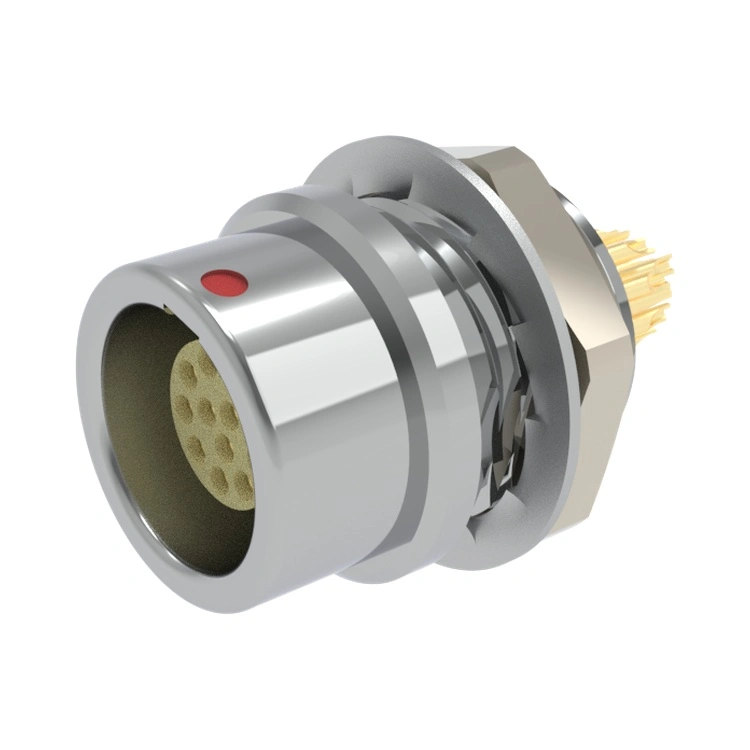

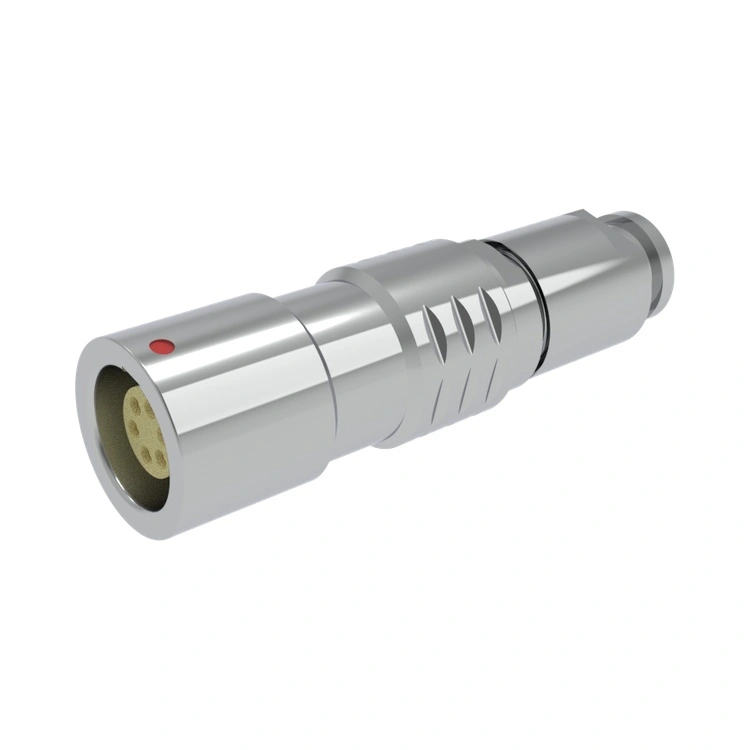

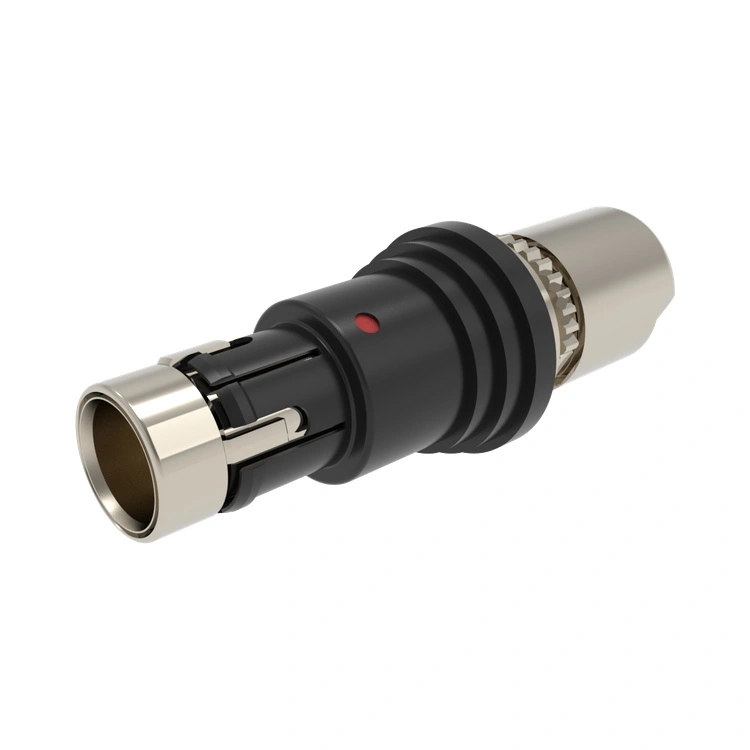

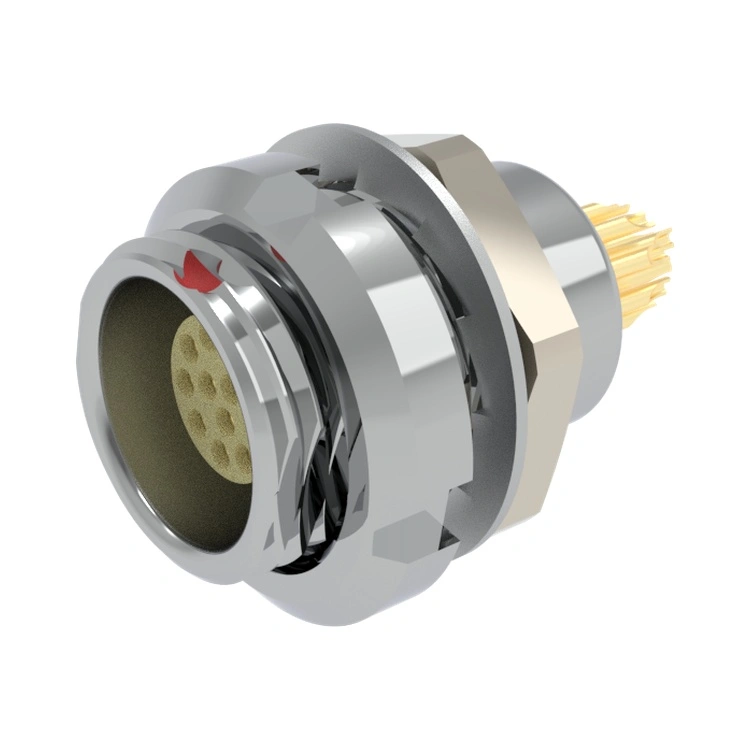

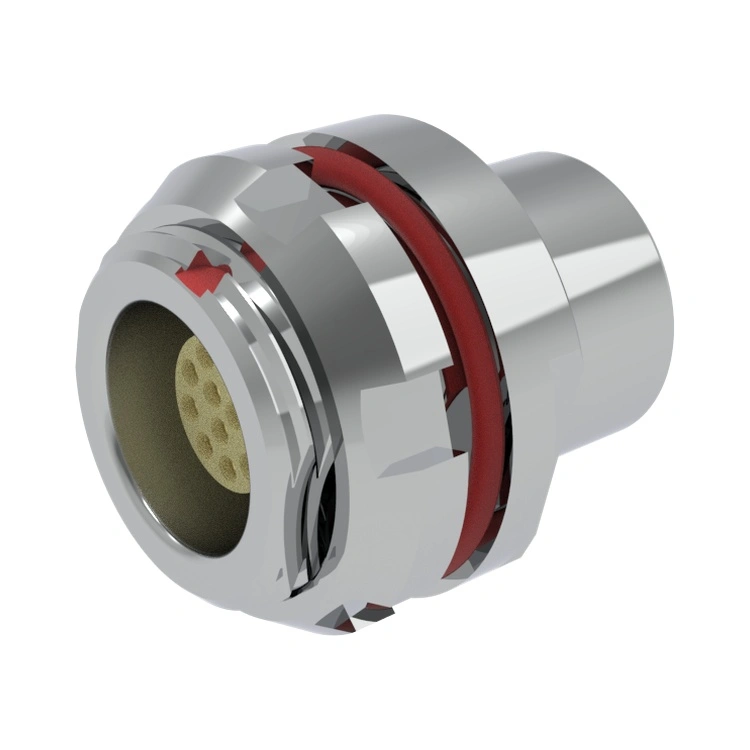

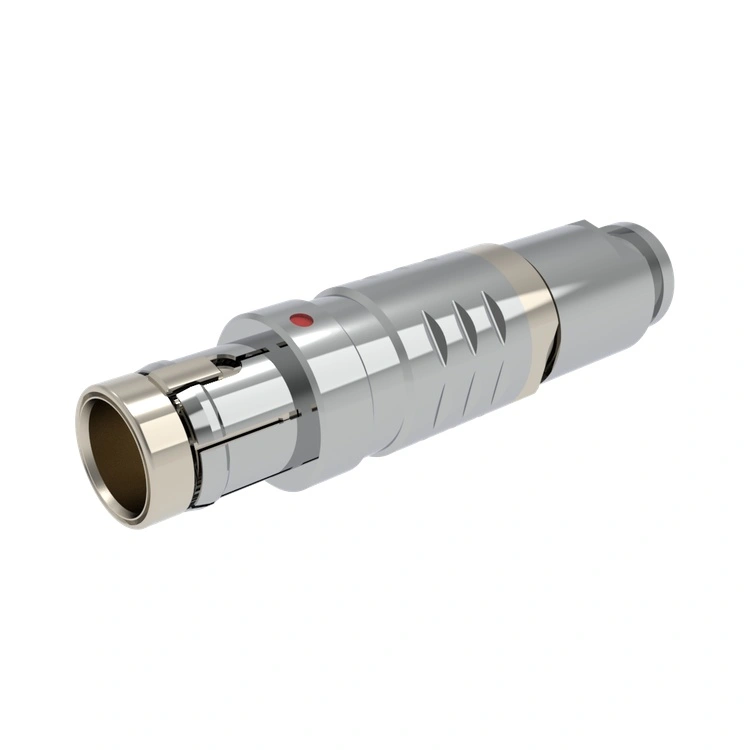

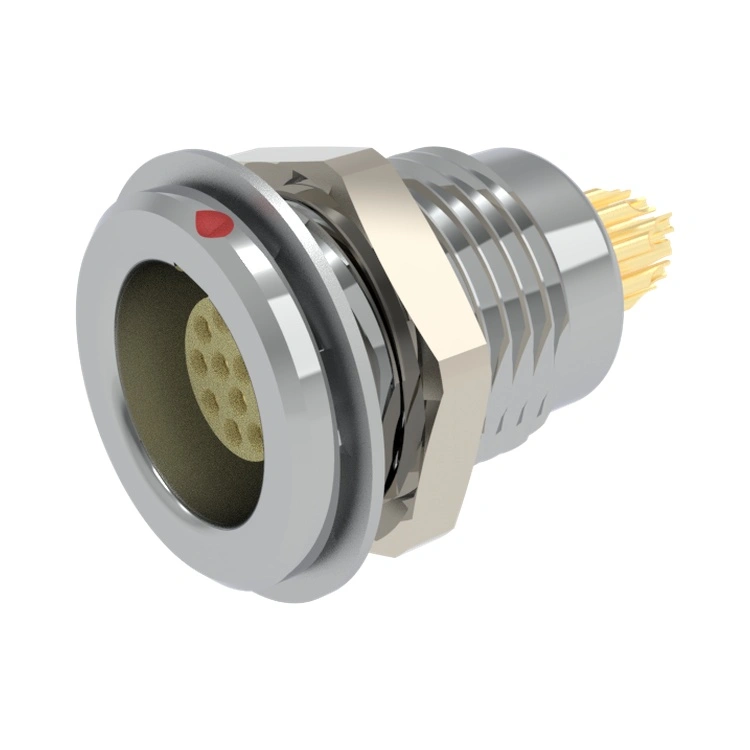

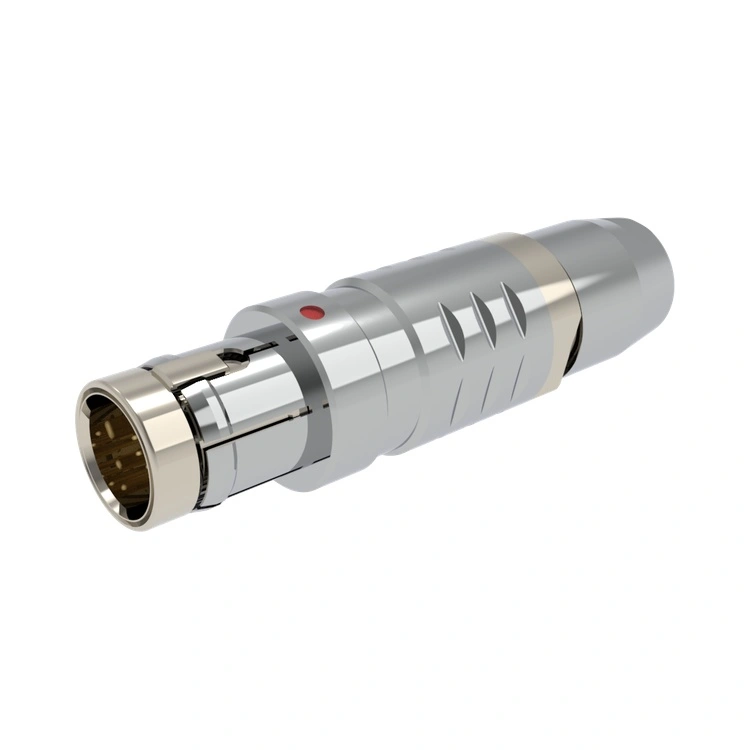

C 시리즈는 필수적인 EMI 차폐 및 기계적 보호 기능을 제공하는 내구성이 뛰어난 전체 금속 쉘에 내장된 입증된 푸시-풀 자체 래칭 시스템을 사용합니다. 셸 크기 0~2, 접점 수 2~26핀으로 제공되는 C 시리즈는 납땜 및 PCB 종단 스타일을 지원하여 다양한 제조 환경에서 다양한 어셈블리 선호도를 수용합니다. 이 커넥터는 -45°C ~ +125°C의 표준 온도 범위 내에서 작동하고 IP50/IP68 보호 기능을 제공하므로 실내 및 실외 애플리케이션에 적합합니다. Reunion은 정밀 가공, 사출 성형, 자동 조립 등 확립된 생산 공정을 사용하여 C 시리즈를 제조하여 대량 생산 시에도 일관된 품질과 짧은 리드 타임을 보장합니다. 무엇보다 단순성, 신뢰성 및 비용 효율성을 중시하는 시스템 통합업체 및 OEM을 위해 C 시리즈는 불필요한 비용을 추가하는 추가 기능 없이 필요한 것을 정확하게 제공합니다.
C 시리즈는 가장 접근하기 쉬운 가격으로 입증된 안정성과 간단한 기능을 제공하는 데 중점을 둡니다.
| 특징 | 혜택 |
| 푸시-풀 셀프 래칭 | 촉각 잠금 확인을 통한 한 손 조작 - 최종 사용자에게 간단하고 직관적입니다. |
| 모든 금속 쉘 구조 | 경량 패키지로 기본적인 기계적 내구성과 기본 EMI 차폐 기능을 제공합니다. |
| 입증된 접촉 시스템 | 안정적인 결합 특성을 갖춘 금도금 황동 접점은 수백만 개의 장치에 걸쳐 현장 테스트를 거쳤습니다. |
| 구성 범위 | 2~26핀 옵션 및 0~2 시리즈 쉘 |
| 다중 종료 옵션 | 솔더 및 PCB 접점 - 수동 조립 또는 자동화 생산 라인에 유연하게 적용됩니다. |
| 실제 환경 등급 | -45°C~+125°C 작동 범위 |
테스트 및 측정– 적외선 야간 투시 장치, 데이터 분석기, 온도 테스터
군대– 컴퓨터, GPS, 내비게이션 시스템 등
산업 제어– HMI 패널, 컨베이어 시스템 센서 및 공작 기계 작업자 인터페이스.
통신 장비– 랙 장착형 네트워크 스위치, 오디오 라우터 및 방송 분배 증폭기.
| 매개변수 | 사양 |

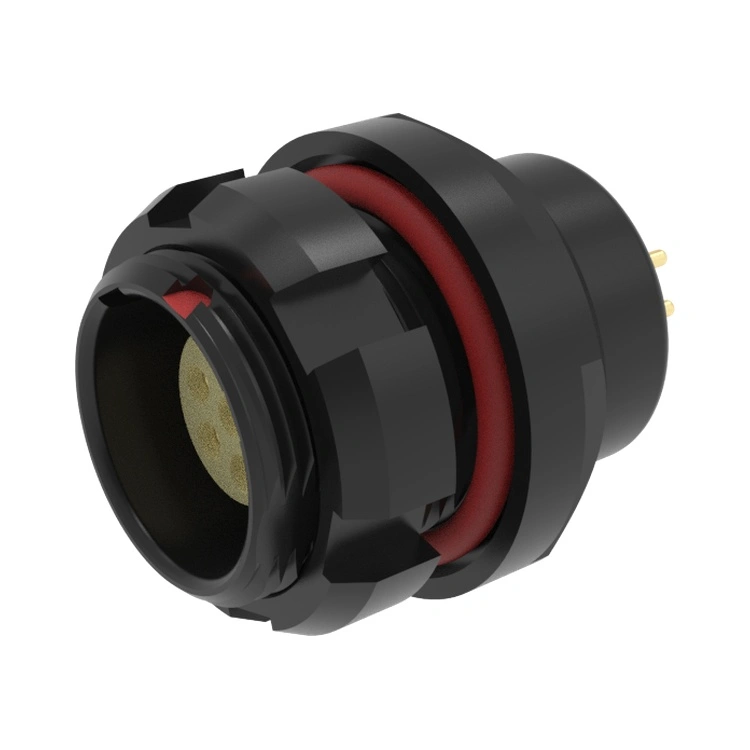

| 쉘 소재 | 크롬 도금된 황동(표준); 블랙크롬 옵션 |
| 쉘 크기 | 0, 1, 2 |
| 접촉 수 | 2~26핀 |
| 접촉 재료 | 금도금 황동 |
| 접촉 저항 | 5mΩ 이하 |
| 절연저항 | ≥5000MΩ |
| 짝짓기 주기 | >3,000개 작업 |
| 작동 온도 | -45°C ~ +125°C |
| 보호 | IP50/IP67 |
| 염수 분무 저항 | >72시간 |
| 진동 | 10~500Hz, 5g |
| 기계적 충격 | 50g, 6ms |
| EMI 차폐 | 모든 금속 하우징으로 기본적인 보호 기능 제공 |
| 종료 스타일 | 납땜, PCB(직선 또는 직각) |
모든 C 시리즈 커넥터는 RoHS를 준수하며 배송 전에 연속성, 절연 저항, 유전 내구성 등의 전기 테스트를 100% 거칩니다.
| 측면 | 리유니언 C 시리즈 | 일반적인 유럽/미국 등가물 | 일반적인 저비용 비브랜드 대안 |
| 가격 | Reunion 라인업에서 가장 경쟁력 있는 제품 | 3~4배 더 높음 | 비교 가능하지만 일관성이 없음 |
| 품질 일관성 | ISO 인증 생산, 100% 테스트 완료 | 높은 | 무작위/테스트 없음 |
| 호환성 | 주요 브랜드와 호환 가능 | 소유권 | 비표준 치수 |
| 리드타임 | 10~15일 표준 | 4~8주 | 가변적이며 종종 사용할 수 없음 |
| MOQ | 표준 품목에 대한 MOQ 없음 | 높은 MOQ(300-500) | 낮은 MOQ이지만 지원되지 않음 |
| 추적성 | 완전한 ERP 추적성 | 예 | 없음 |
| 기술지원 | 24시간 엔지니어링 응답 | 느린 응답 | 제한적이거나 없음 |
| 맞춤화 | 낮은 MOQ, 빠른 처리 시간 | 느리고 비싸다 | 제공되지 않음 |
| 공장 체험 | 15년 자체 생산 | 종종 아웃소싱됨 | 소규모 워크샵 |
C 시리즈는 가격과 품질 보증 사이에서 최적의 균형을 제공합니다. 불필요한 기능에 비용을 지불하지 않고 알 수 없는 공급업체에 제품을 노출하지도 않습니다.
Reunion의 품질 관리 시스템은 C 시리즈를 포함한 모든 제품 라인에 동일하고 엄격한 표준을 적용합니다.
| 인증 | 범위 |
| ISO 9001:2015 | 품질 관리 시스템 - 설계, 생산 및 애프터 서비스. |
| ISO 14001:2015 | 환경 관리 - 폐기물 감소 및 지속 가능한 재료 사용. |
| ISO 13485:2016 | 의료 기기의 품질 관리 - 일반 병동 모니터링 장비에 사용되는 C 시리즈에 적용됩니다. |
| UL 인정 | 북미 시장을 위한 구성 요소 수준 안전 인증. |
| RoHS 규제 | 유해 물질 제한 - EU 지침 준수. |
Reunion의 ERP 기반 추적 시스템은 입고 재료 검사부터 최종 기능 테스트까지 모든 C 시리즈 배치에 대한 전체 문서를 제공합니다.
| 목 | 세부 사항 |
| 표준 포장 | 정전기 방지 백, 내부 쿠션이 있는 판지 상자. |
| 대량 포장 | 대량 주문에 사용할 수 있는 트레이 또는 릴 포장(자동 선택 및 배치 지원) |
| 리드타임 | 샘플: 7~10일; 생산 주문: 15~20일 |
| 배송 방법 | 대량: 해상 또는 항공 화물; 샘플: 익스프레스(DHL, FedEx, TNT, UPS, EMS). |
| 배송 조건 | EXW, FCA, FOB, CIF, CPT. |
대부분의 표준 구성에서 그렇습니다. C 시리즈는 주요 유럽 시리즈를 포함하여 가장 일반적인 원형 푸시풀 커넥터 형식과 기계적, 전기적으로 호환되도록 설계되었습니다. Reunion은 Fischer, ODU 및 기타 주요 브랜드를 포괄하는 상호 참조 데이터베이스를 유지 관리합니다. 그러나 호환성은 특정 핀 레이아웃 및 키 변형에 따라 달라지므로 확인을 위해 커넥터 도면이나 패널 컷아웃 사진을 보내는 것이 좋습니다. 우리 엔지니어링 팀은 귀하가 생산에 착수하기 전에 적합성, 형태 및 기능을 확인할 것입니다. 우리는 이전에 유럽 공급업체로부터 소싱했던 250개 이상의 OEM에게 기존 PCB나 패널 설계를 변경할 필요 없이 호환 가능한 솔루션을 성공적으로 제공했습니다.
샘플은 일반적으로 10~12일입니다.
보통 15~20일 정도 주문하세요.
특수 케이블 사양 맞춤화: 20~30일
견적 단계에서 케이블 유형, 길이, 커넥터 구성 및 열수축 요구 사항을 지정하는 것이 좋습니다. 그러면 당사 엔지니어링 팀이 48시간 이내에 확실한 배송 약속을 드릴 것입니다. 재고 표준 구성은 MOQ 없이 항상 제공됩니다.
