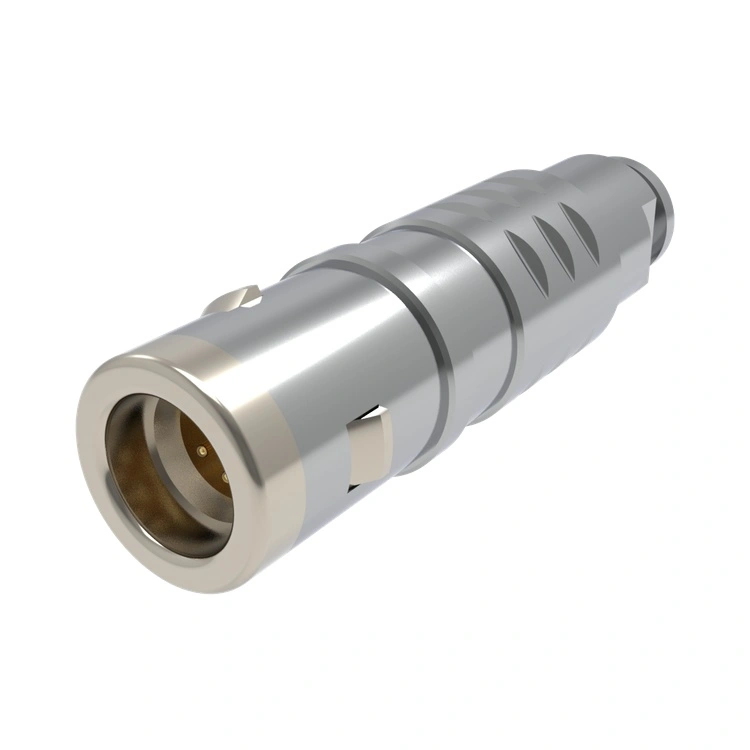

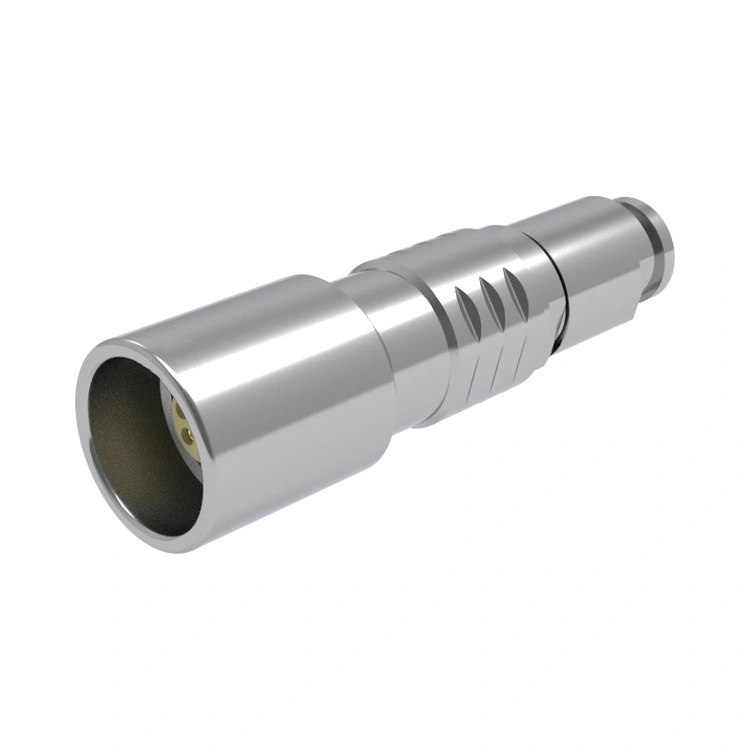

E 시리즈 메탈 푸시풀 커넥터는 비용에 민감한 엔지니어링 팀을 위한 전문적인 상호 연결에 대한 Reunion의 전략적 접근 방식을 나타냅니다. 품질의 핵심 특징(가청 피드백을 통한 안정적인 자체 래치, 기본 EMI 차폐를 위한 전체 금속 구조, 5,000회 이상의 결합 주기 등급을 받은 접점 시스템)을 유지하면서 불필요한 장식을 제거합니다. -45°C ~ +125°C의 표준 온도 범위는 대부분의 통제된 환경 응용 분야에 적용되며 IP67 방수는 실외 사용에 적합합니다. 사내 정밀 CNC 가공부터 자동화된 전기 테스트까지 Reunion의 수직 통합 제조는 품질 저하 없이 생산 비용을 절감합니다. 대용량 환자 모니터, 실험실 기기 또는 산업용 제어장치를 생산하는 OEM의 경우 E 시리즈 금속 푸시풀 커넥터는 마진 구조를 유지하면서 필요한 필수 성능을 제공합니다. 모든 장치에는 12개월 보증과 완전한 ERP 추적 기능이 지원되므로 공급망에 위험 없이 통합될 수 있습니다.
E 시리즈는 문서화된 신뢰성과 공급망 투명성을 통해 가장 중요한 커넥터 기능을 가장 경쟁력 있는 가격으로 제공하는 데 중점을 둡니다.
| 특징 | 혜택 |
| 가치를 고려한 설계 | 비용이 많이 드는 과도한 사양을 제거하면서 모든 필수 푸시-풀 기능을 유지하므로 대량 OEM 조달에 이상적입니다. |
| 안정적인 푸시풀 래칭 | 촉각 및 청각적 잠금 확인 기능을 통해 한 손으로 빠르게 결합할 수 있어 조립 라인에서 설치 시간과 사용자 오류가 줄어듭니다. |
| 전체 금속 구조 | 특수 설계 비용의 일부만으로 기본적인 EMI 차폐 및 기계적 내구성을 제공합니다. |
| 유연한 종료 | 납땜 및 PCB 접점은 다양한 조립 방법과 케이블 유형을 수용하며 샘플은 5~7일의 리드 타임으로 제공됩니다. |
| 표준 환경 내성 | -45°C ~ +125°C 작동 범위는 대부분의 산업, 상업 및 의료 실내 환경을 포괄합니다. |
| 검증된 내구성 | 일관된 접촉 저항(초기 5mΩ 이하)으로 5,000회 이상의 결합 주기 - 긴 수명의 장비에 안정적입니다. |
| 불필요한 옵션 없음 | 간소화된 제품 라인은 보다 빠른 배송(생산 주문의 경우 15~20일) 및 재고 운반 비용 절감을 의미합니다. |
E 시리즈 금속 푸시풀 커넥터는 일상적인 애플리케이션에 적합한 고품질 상호 연결을 제공하는 "간단하고 모든 성능을 갖춘" 원형 커넥터에 대한 시장 요구에 대한 Reunion의 확실한 답변입니다. 이제 자격을 갖춘 OEM 구매자를 위한 투명한 보증 조건과 무조건 반품 정책이 제공됩니다.
E 시리즈 금속 푸시풀 커넥터는 비용 최적화가 주요 설계 목표이지만 연결 안정성이 저하될 수 없는 애플리케이션을 위해 특별히 제작되었습니다.
의료 장비 - 진단 모니터링, 수술 시스템
산업용 제어 장치 – PLC I/O 모듈, 운영자 패널 및 컨베이어 시스템 센서.
실험실 장비 – 분광 광도계, 원심 분리기 및 온도 테스트 챔버.
통신 장비 – 네트워크 스위치, 기지국 랙 상호 연결 및 방송 오디오 라우터.
보안 시스템 - 감시 카메라 상호 연결, 액세스 제어 패널 및 경보 시스템 모듈.
| 매개변수 | 사양 |
| 쉘 소재 | 니켈 도금 황동(표준); |
| 쉘 크기 | 0, 1 |
| 콘택트 렌즈 | 핀 2~6개 |
| 짝짓기 주기 | 5,000개 이상의 작업 |
| 온도 범위 | -45°C ~ +125°C |
| EMI 차폐 | 모든 금속 하우징으로 기본적인 차폐 기능 제공 |
| 진입 보호 | IP67l |
| 염수 분무 저항 | >48시간 |
| 진동 | 10~2000Hz, 10g |
| 기계적 충격 | 100g, 6ms |
| 접촉 저항 | 5mΩ 이하(초기) |
| 절연저항 | ≥5000MΩ(500VDC에서) |
| 종료 스타일 | 납땜 및 PCB(직선 또는 직각) |
모든 E 시리즈 커넥터는 RoHS를 준수하며 배송 전에 100% 전기 테스트(연속성, 절연, 유전 강도)를 거칩니다. Reunion의 통계적 공정 관리(SPC)는 대용량 실행 전반에 걸쳐 치수 일관성을 보장합니다. 전체 테스트 데이터시트와 3D STEP 모델을 사용할 수 있으므로 엔지니어링 팀이 실제 샘플을 기다리지 않고도 기계적 적합성을 검증할 수 있습니다.
| 목 | 세부 사항 |
| 표준 포장 | 개별 공동 보호 기능이 있는 정전기 방지 백; 강화된 골판지 상자. |
| 대량 포장 | 대량 주문(500개 이상) 가능 - 자동화된 픽 앤 플레이스 조립을 지원하는 트레이 또는 릴 포장. |
| 라벨링 | 표준 부품 번호 및 배치 코드 라벨링 요청 시 맞춤형 라벨링이 가능합니다. |
| 리드타임 | 샘플: 7~107일; 생산 주문: 15~20일(간소화된 제품 라인으로 인해 더 빠른 처리가 가능함) |
| 배송 방법 | 대량: 해상 또는 항공 화물; 샘플: 익스프레스(DHL, FedEx, TNT, UPS, EMS). |
| 배송 조건 | EXW, FCA, FOB, CIF, CPT — 조달 기본 설정에 따라 유연하게 조정됩니다. |
| 보증 | 제조 결함에 대한 12개월 표준 보증 계약 제조 파트너십에 선택적으로 확장된 적용 범위를 사용할 수 있습니다. |
| 측면 | 리유니언 F 시리즈 | 일반적인 유럽/미국 유사 시리즈 | 일반적인 저비용 대안 |
| 가격 | 프리미엄 브랜드의 ~1/3 | 프리미엄 비용 | 가변적이며 종종 일관성이 없음 |
| 품질 | 일관된 ISO 13485:2016 인증 생산 | 높은 | 인증되지 않은 배치 간 변형 |
| 호환성 | 주요 시스템과 상호 교환 가능(LEMO/ODU 대안) | 소유권 | 종종 비표준 치수 |
| MOQ | 표준 품목에 대해서는 MOQ가 없습니다. 관례를 위한 낮은 MOQ | 높은 MOQ(500+) | 낮은 MOQ이지만 열악한 지원 |
| 리드타임 | 보통 15~20일 | 4~8주 | 가변적, 신뢰할 수 없음 |
| 추적성 | 잉곳부터 완제품까지 완전한 ERP 추적성 | 예 | 없음 또는 제한됨 |
| 공장 체험 | 3,000㎡ 규모의 동관 공장에서 15년간 자체 생산 | 종종 아웃소싱됨 | 소규모 워크샵 |
| 품질 보증 | 다운로드 가능한 보고서를 통해 100% 테스트되고 문서화되었습니다. | 예 | 무작위 또는 테스트 없음 |
| 구매자 보호 | 24개월 보증 + 반품 정책 | 다양함 | 보증이 없거나 조건이 불분명함 |
E 시리즈는 독특한 위치를 차지합니다. 예산 대안에 더 가까운 가격으로 프리미엄급 제조 일관성과 문서화된 호환성을 제공합니다. 비용 때문에 품질을 희생할 필요가 없습니다. 생산 라인을 보호하는 보증을 통해 필요하지 않은 기능을 제거하기만 하면 됩니다.
CNC 가공 - 고속 자동 선반은 ±0.02mm 공차의 쉘을 생산합니다.
도금 – 도금조 농도 모니터링 기능이 있는 자동화 라인의 쉘 도금 및 접촉 선택적 금 도금.
사출 성형 – 엔지니어링 플라스틱으로 성형된 절연체.
조립 – 접점 정렬 및 삽입력에 대한 비전 검사 기능을 갖춘 반자동 라인입니다.
테스트 – 각 배치에 대한 데이터 로깅을 통한 100% 전기 검증(연속성, 절연, 절연 내력)
포장 – 건조제가 포함된 정전기 방지 진공 백; 대량 자동화 조립 라인을 위한 대량 포장.
A: 예. 대부분의 표준 구성에서 E 시리즈 금속 푸시풀 커넥터는 가장 일반적인 원형 커넥터 폼 팩터에 대한 호환성을 염두에 두고 기계적, 전기적으로 설계되었습니다. Reunion은 주요 유럽 및 미국 시리즈에 대한 상호 참조 문서를 유지 관리합니다. 그러나 프리미엄 브랜드는 독점 접점 간격이나 키 위치를 사용하는 경우가 있으므로 확인을 위해 항상 기존 커넥터 도면이나 부품 번호를 보내는 것이 좋습니다. 당사의 엔지니어링 팀은 호환성을 확인하고 필요한 경우 PCB 또는 패널 수정 없이 진정한 드롭인 교체가 보장되도록 조정합니다. 우리는 요청 시 문서화된 검증 보고서를 통해 300개 이상의 OEM에 F 시리즈 대안을 성공적으로 제공했습니다.
답: 절대 그렇지 않습니다. E 시리즈는 품질 저하가 아닌 디자인 단순화와 소재 선택을 통해 비용 효율성을 달성합니다. 우리는 모든 제품 라인에 걸쳐 동일한 ISO 13485:2016 품질 관리 시스템을 사용합니다. 모든 E 시리즈 커넥터는 100% 전기 테스트(접촉 저항, 절연, 절연 내력) 및 샘플 기반 기계적 테스트(결합력, 유지력)를 거칩니다. 값비싼 합금 대신 황동을 사용하고, 과도하게 지정된 도금 두께가 아닌 표준 도금 두께를 선택하고, 외관 마감 단계를 줄임으로써 재료를 절약할 수 있습니다. 이 모든 것이 기능적 성능이나 내구성에 영향을 주지 않고 이루어집니다. 당사의 ERP 시스템은 프리미엄 시리즈와 마찬가지로 원자재부터 완제품까지 완전한 추적성을 제공합니다. 당사의 기술 라이브러리에서 직접 최신 테스트 보고서, 재료 인증서 및 3D 모델을 다운로드할 수 있습니다.
