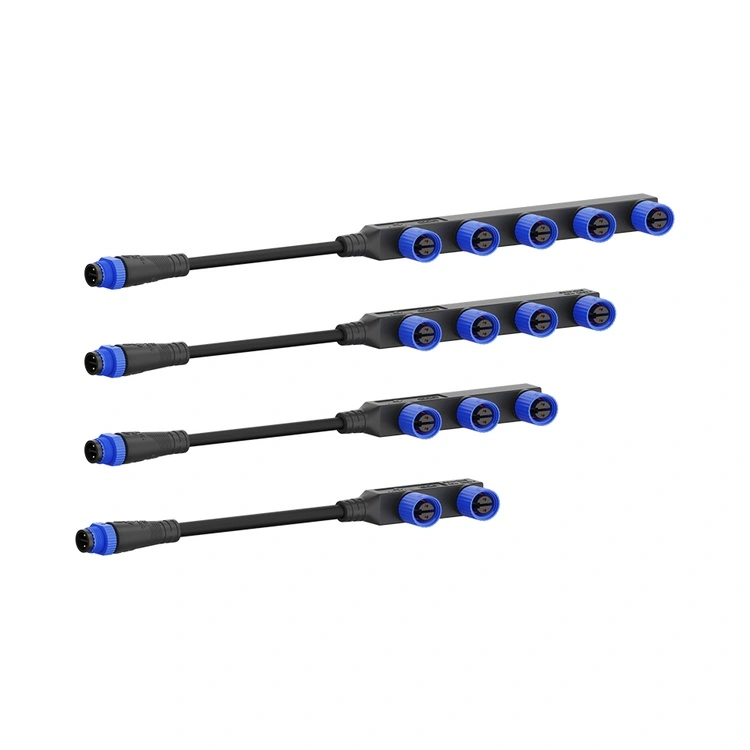

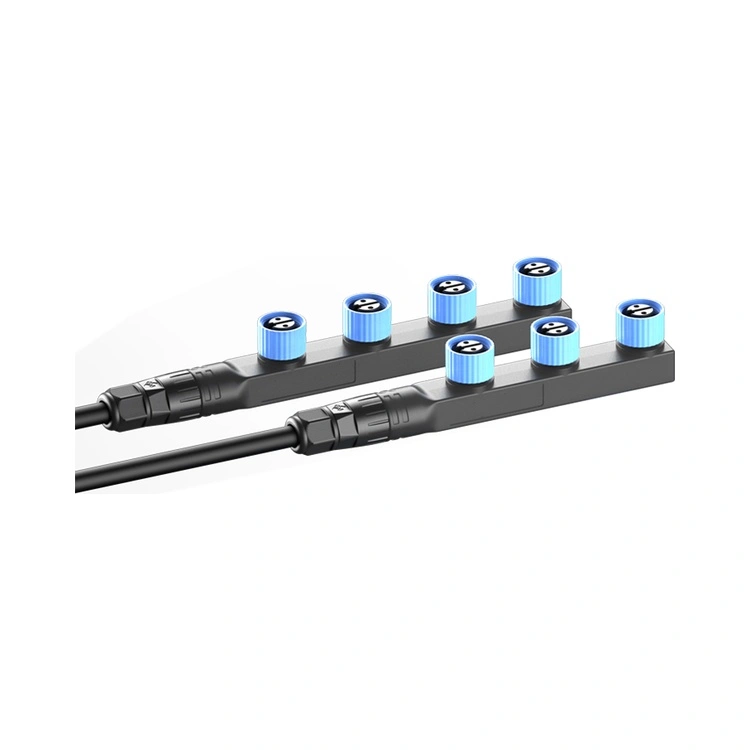

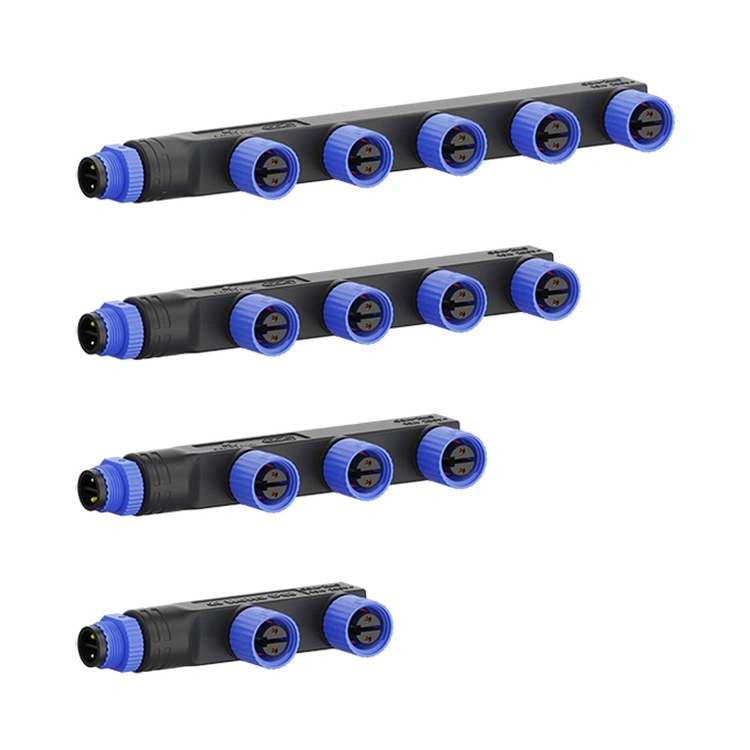

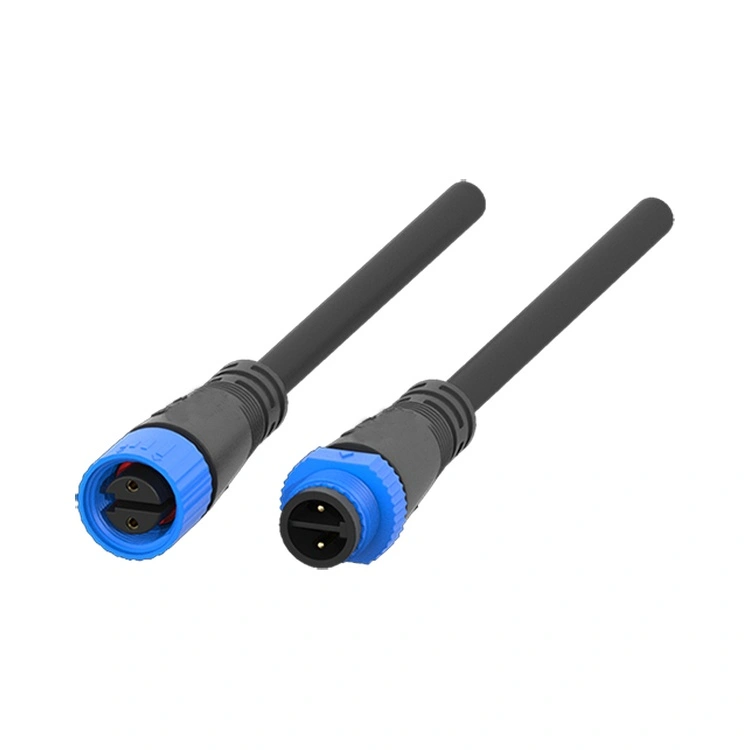

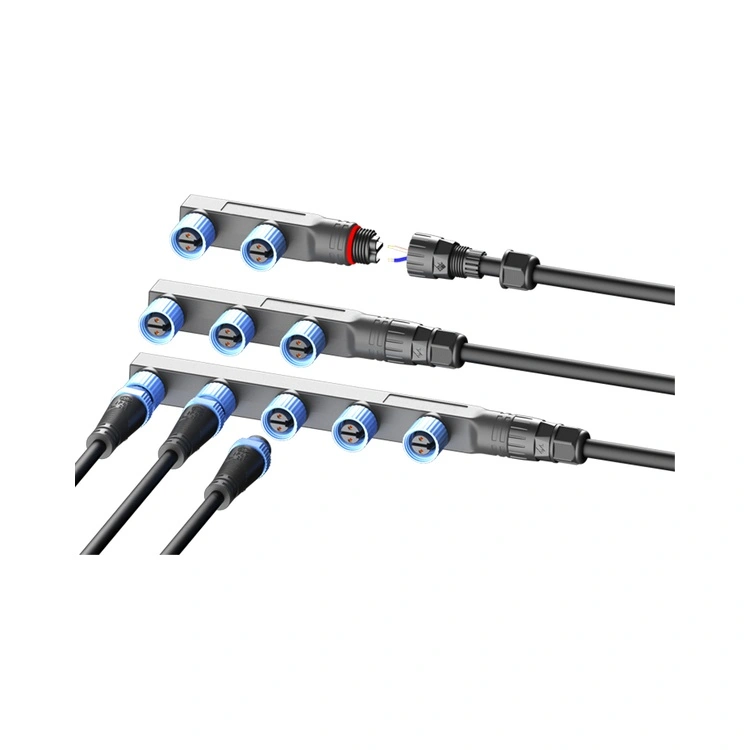

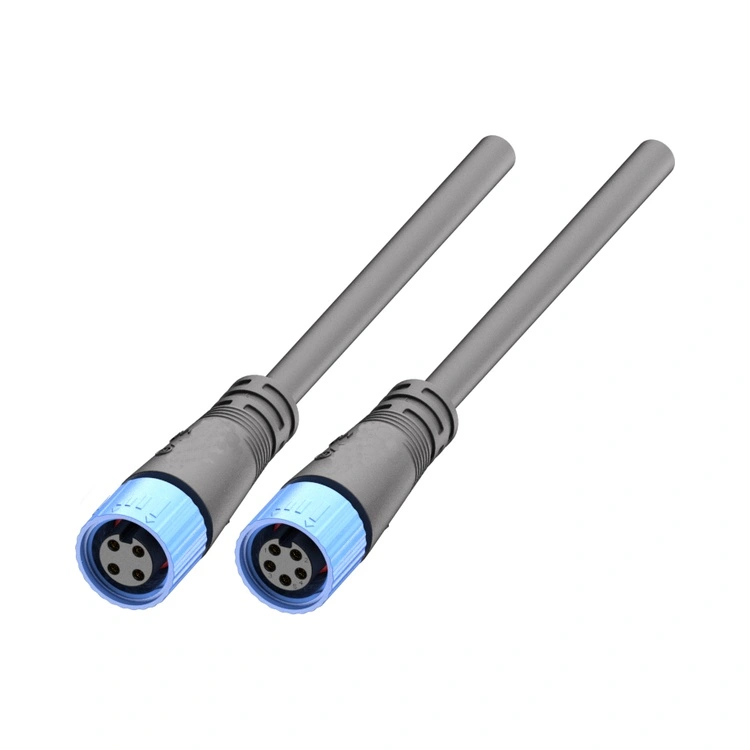

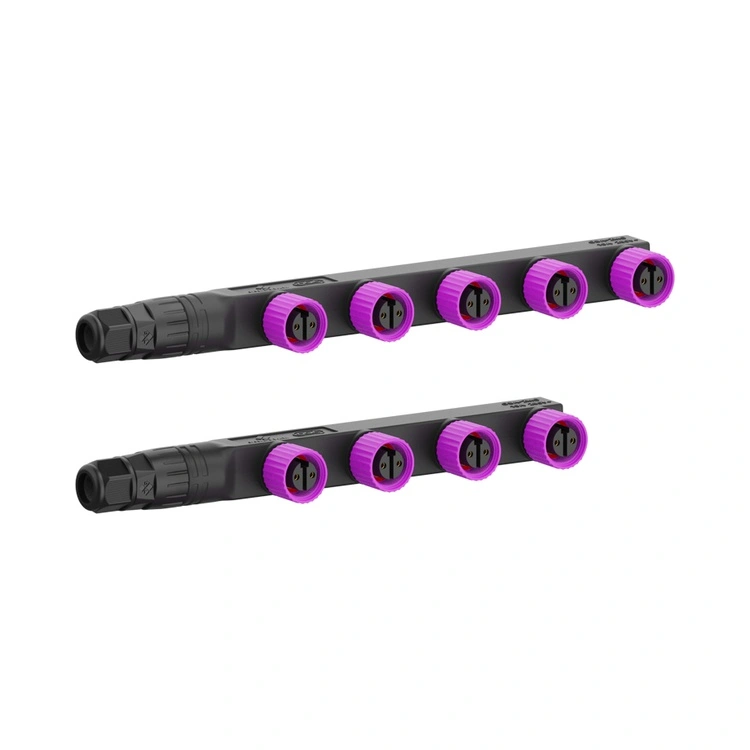

M15 시리즈 LED 조명 커넥터

M15 시리즈 LED 조명 커넥터는 산업용 조명 분야에서 가장 빠르게 성장하는 부문 중 하나인 실외 LED 조명 산업을 위한 Reunion의 특수 상호 연결 장치입니다. LED 조명 인터페이스 표준에 따라 인증된 이 나사형 원형 커넥터는 IP67 등급 밀봉과 컴팩트한 15mm F형 설계를 결합하여 가로등, 터널 조명, 건축 조명, 경기장 투광 조명 및 실외 LED 디스플레이에 적합합니다.

커넥터의 하우징은 고강도 PA66 열가소성 수지로 제작되어 대체 금속의 무게와 부식 문제 없이 뛰어난 내후성, 부식 방지 및 기계적 내구성을 제공합니다.

M15 시리즈의 주요 안전 기능은 멀티 코어 내부 파티션 설계입니다. 전원 도체 사이의 별도 장벽은 단락으로 인한 와이어 절연 손상을 방지합니다. 이는 전원 공급 장치가 500W 이상을 제공할 수 있는 고전력 LED 설치에 대한 중요한 요구 사항입니다.

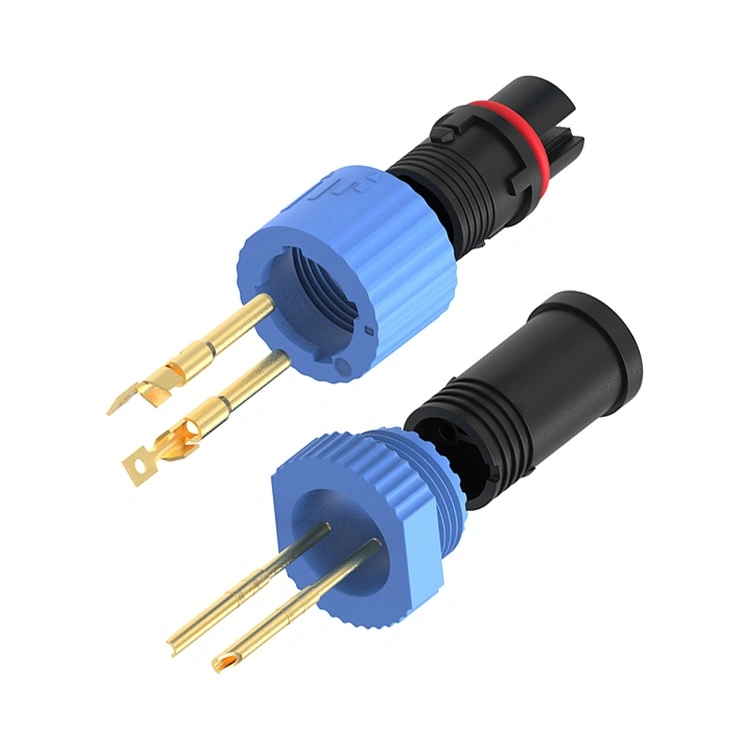

접점은 금도금된 구리 합금으로 제작되어 커넥터의 수명 동안 낮고 안정적인 접점 저항(3mΩ 이하)을 유지합니다.

최대 정격 전류가 10A인 2, 3, 4 및 5핀 구성으로 제공되는 M15 시리즈는 정전류 및 정전압 LED 드라이버를 모두 지원합니다.

Reunion은 정밀 사출 성형부터 자동 조립, 100% 전기 테스트까지 수직 통합 공정을 통해 M15 시리즈를 제조합니다. 나사식 잠금 메커니즘은 진동 방지 결합을 보장합니다. 이는 바람, 교통 진동 및 -40°C ~ +105°C의 열 순환에 노출되는 설치에 매우 중요합니다.

실외 조명 시스템을 설계하는 엔지니어를 위해 이 커넥터는 Reunion의 15년 제조 경험을 바탕으로 LED 애플리케이션에 특별히 맞춤화된 안정적이고 안전하며 컴팩트한 솔루션을 제공합니다.

주요 판매 포인트

M15 시리즈는 실외 LED 조명용으로 특별히 제작되었으며, 장기간 실외 설치에 대한 특정 요구 사항을 해결하는 기능을 갖추고 있습니다.

기술 사양

일반 사양:

작동 온도:-40°C ~ +105°C

보호 등급:IP67 / IP68(결합)

하우징 재질:PA66

연락처 자료:금도금 구리 합금

접촉 저항:3mΩ 이하

짝짓기 주기:≥500

디자인 표준:LED 조명 인터페이스 표준 준수

가연성 등급:UL 94 V-0

모든 재료 RoHS 준수

애플리케이션 및 실제 사용 사례

M15 시리즈 LED 조명 커넥터는 신뢰성과 안전성이 가장 중요한 실외 조명 애플리케이션 전반에 걸쳐 배포됩니다.

주요 응용 분야

거리 및 고속도로 조명– LED 가로등 및 고속도로 조명 시스템.

터널 조명– 고속도로 및 철도 터널 조명.

건축 및 외관 조명– 건물 윤곽선, 교량 및 기념물.

경기장 및 스포츠 조명– 대규모 투광 조명 시스템.

옥외용 LED 디스플레이– 모듈식 광고판 및 대형 스크린.

조경 및 공원 조명– 경로 조명, 장식 설치 및 정원 조명.

태양광 조명– 독립형 거리 및 통로 조명.

인증 및 품질 보증

Reunion의 M15 LED 커넥터 생산 라인은 엄격한 공정 제어 하에 운영됩니다. IP67 밀봉은 실제 침수 테스트를 통해 모든 생산 배치에서 검증됩니다. 각 배치마다 테스트 기록, 재료 인증서 및 검사 보고서가 보관되어 품질 감사 및 고객 문서 요구 사항을 지원합니다.

자주 묻는 질문(FAQ)

1. M15 LED 커넥터에 도체 사이에 내부 파티션이 있는 이유는 무엇입니까? 이것이 표준 기능입니까?

멀티 코어 내부 파티션 디자인은안전 기능 LED 조명 애플리케이션을 위해 M15 시리즈로 특별히 설계되었습니다. 고전력 LED 설치에서 전원 공급 장치는 최대 350V DC의 전압에서 >500W를 제공할 수 있습니다. 와이어 절연층이 손상되면(설치 중 또는 진동으로 인해) 노출된 도체가 단락되어 드라이버 고장이나 화재가 발생할 수 있습니다. 내부 파티션은 커넥터 본체 내의 도체 사이를 물리적으로 분리하여 절연이 손상되더라도 접촉을 방지합니다. 이 기능은표준이 아니다 범용 커넥터(M8/M12)에 사용되며 M15의 주요 차별화 요소입니다. Reunion의 파티션은 별도의 구성 요소로 추가되지 않고 절연체와 일체형으로 성형되어 커넥터의 서비스 수명 전반에 걸쳐 효과적인 상태를 유지합니다.

2. M15 커플링 너트의 적절한 토크는 얼마이며, IP67 씰은 시간이 지나도 어떻게 유지되어야 합니까?

실외 LED 설치 시 IP67 밀봉을 달성하고 유지하기 위해 Reunion에서는 다음을 권장합니다.

결합 토크– O-링이 패널 표면에 닿을 때까지 커플링 너트를 손으로 조인 후 다음 토크를 추가로 적용합니다.0.4-0.6Nm토크렌치를 사용합니다. 0.8Nm을 초과하지 마십시오.

O-링 검사– 사전 설치된 O-링은 각 유지 관리 주기마다 검사해야 합니다. 변형, 균열 또는 경화가 보이면 교체하십시오.

O-링 교체 일정– 매일 열 순환이 이루어지는 실외 설치의 경우 예방 유지 관리의 일환으로 2~3년마다 O-링을 교체하십시오.

케이블 굴곡 반경– 최소 굴곡 반경을 유지하십시오.5× 케이블 직경 케이블 씰에 압력이 가해지는 것을 방지하기 위해 커넥터 입구에

케이블 방향– 씰 인터페이스 근처에 물이 고이는 것을 방지하기 위해 케이블 출구 방향을 아래쪽으로 향하게 합니다.

다시 연결하기 전 청소– 잔해물이 씰을 손상시키지 않도록 다시 연결하기 전에 순한 세제와 물로 커넥터 외부를 청소하십시오.
