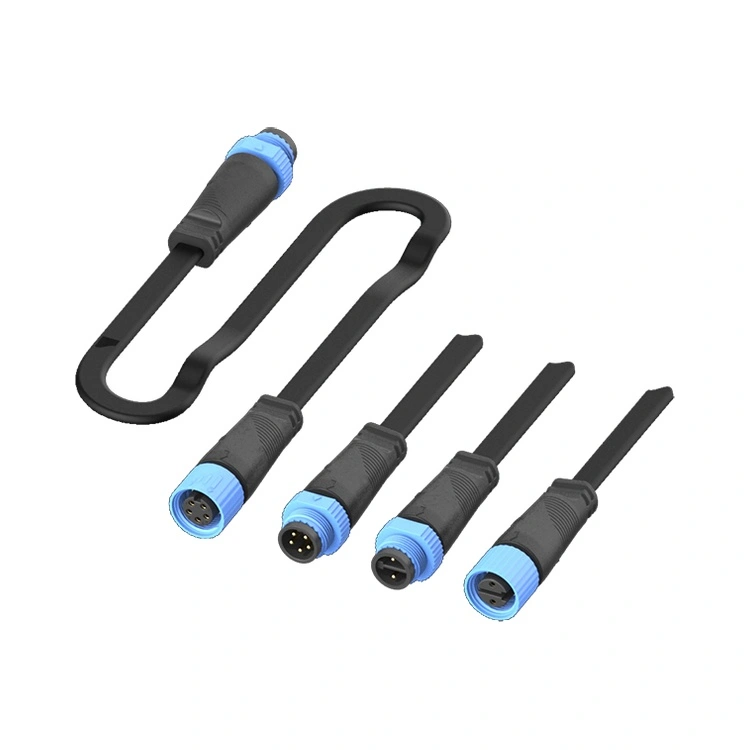

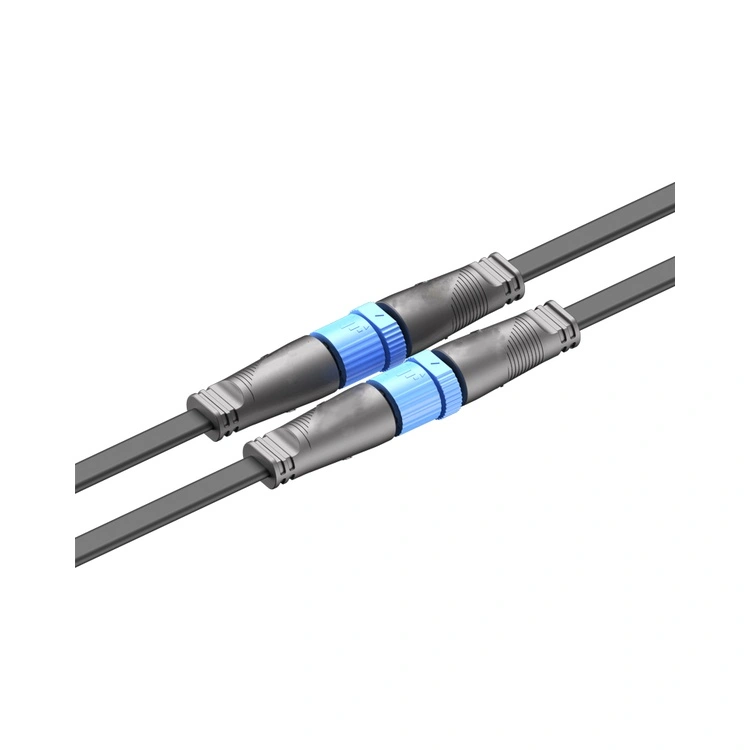

그만큼 M15 시리즈 방수 커넥터 단순한 스레드 순환 인터페이스가 아닙니다. 이는 공간 제약으로 인해 극한의 날씨에 노출되는 고출력 LED 시스템을 위한 Reunion의 전용 안전 장벽입니다. 표준 M12 옵션은 저전류 신호를 처리하는 반면, 이 15mm 플랫폼은 핀당 최대 10A를 전달하는 16~20AWG 도체를 수용합니다. 이는 건축 및 인프라 프로젝트에서 최신 500W+ LED 엔진을 구동하는 데 중요합니다.

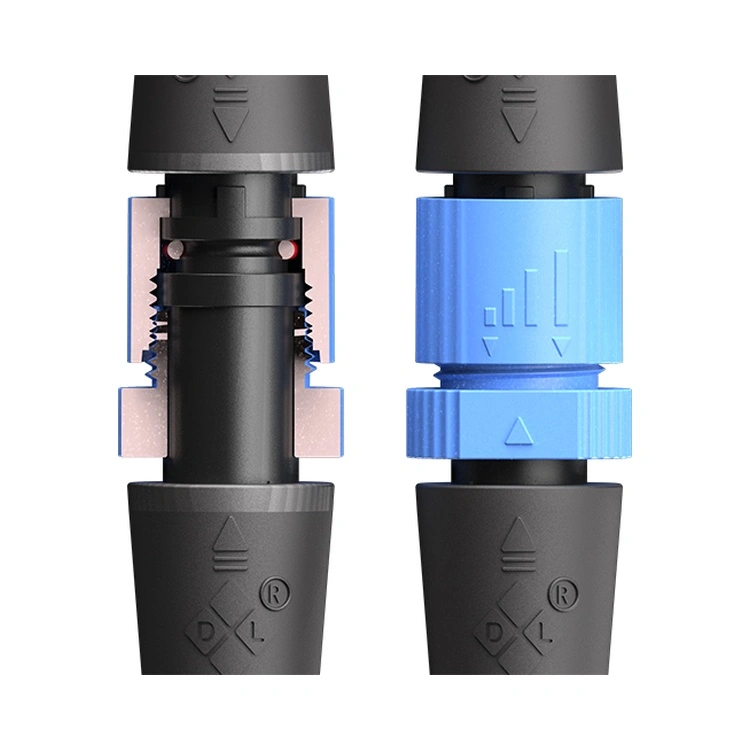

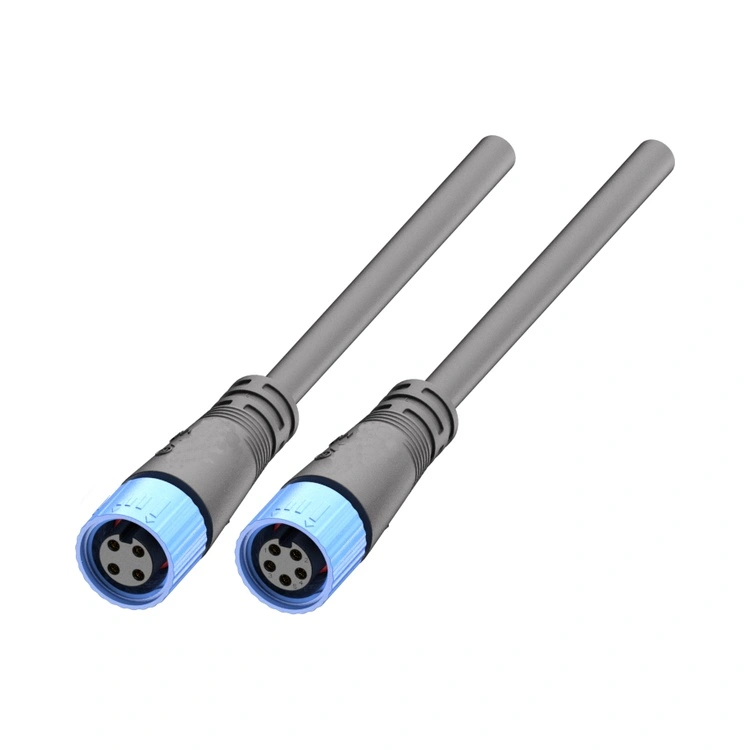

고유한 엔지니어링 차별화 요소: Type-design 하우징은 다음과 같은 기능을 통합합니다.멀티 코어 내부 파티션—동일한 쉘 내에서 전력 및 신호 레인을 분리하는 물리적 장벽. 실제 설치(예: 연중무휴 작동되는 터널 조명)에서 이 파티션은 개별 와이어 절연체가 진동으로 인해 마모될 경우 치명적인 단락을 방지합니다. 이는 일반 원형 커넥터에서 종종 간과되는 오류 모드입니다.
Reunion은 정밀 PA66 사출 성형, 구리 합금 접점의 자동화된 금도금, 배치당 100% 전기 테스트 등 수직 통합 프로세스를 통해 이 시리즈를 제조합니다. 2, 3, 4, 5핀 레이아웃으로 제공됩니다. M15 시리즈 방수 커넥터 바람에 의한 공진 및 일일 열 순환 하에서 토크 무결성을 유지하는 나사식 잠금 너트를 사용하여 정전류 및 정전압 LED 드라이버를 모두 지원합니다.
| 특징 | 귀하의 프로젝트를 위한 엔지니어링 이점 |
| IP67/IP68 결합 밀봉 | 일시적인 홍수(IP67) 및 최대 1.5m(IP68)까지의 지속적인 침수를 견딥니다. 배치 수준 물 침투 테스트를 통해 검증되었습니다. |
| 컴팩트한 15mm 타입 디자인 | 모든 밀리미터가 중요한 슬림라인 LED 조명기구 및 기둥 장착형 디스플레이에 적합합니다. 고정 장치의 바람 하중을 줄입니다. |
| 멀티 코어 내부 파티션 | 안전 제일: 전원 회로(250V/10A)를 물리적으로 분리하여 절연 연면거리로 인한 아크를 방지합니다. |
| PA66 하우징 | 해안이나 화학적으로 공격적인 환경에서 금속 하우징보다 오래갑니다. |
| 금도금 접점 | 500회 이상의 결합 주기 동안 3mΩ 이하의 접촉 저항을 유지합니다. |
| 코어 | 선택 2,3,4,5핀 |
| 매개변수 | 2핀 | 3핀 | 4핀 | 5핀 |
| 전압 정격 | 250V | 250V | 125V | 125V |
| 전류 정격(핀당) | 10A | 10A | 10A | 10A |
| 전선 범위 | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG |
| 유전체 내전압 | 1500V AC | 1500V AC | 1000V AC | 1000V AC |
| 절연저항 | ≥100MΩ(500V DC) | ≥100MΩ | ≥100MΩ | ≥100MΩ |
작동 온도:-40°C ~ +105°C
보호:IP67 / IP68 (제공된 O-링과 결합된 상태에서 검증됨)
주택:PA66

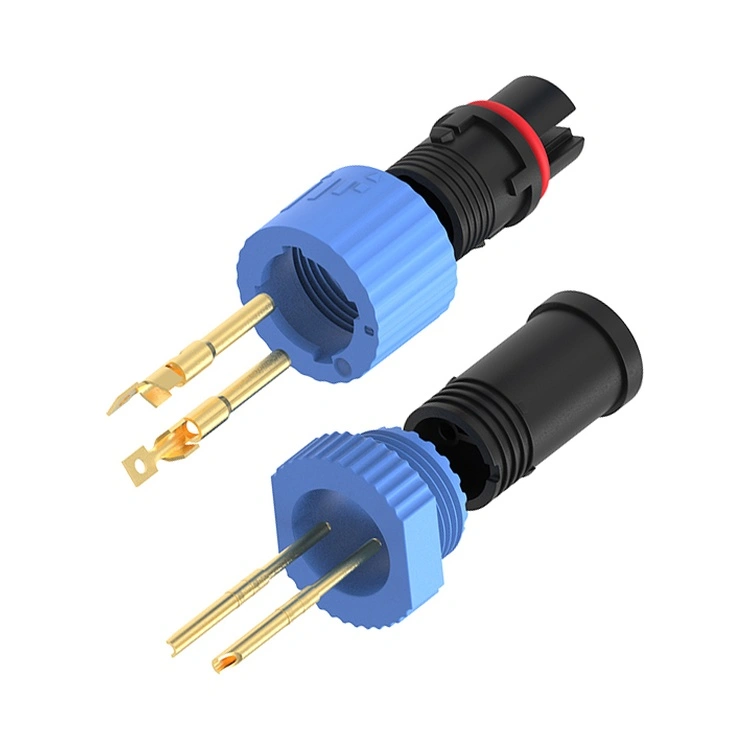

연락하다:금도금 구리 합금
접촉 저항:3mΩ 이하
결합 내구성:≥500회
가연성:UL 94 V-0
규정 준수:RoHS 규제 준수
| 측면 | 리유니언 M15 시리즈 | 프리미엄 EU/US 브랜드 | 저비용 대안 |
| 단가 | 볼륨 경쟁력(단계별 가격 요청) | 2~3배 더 높음 | 초기 비용은 저렴하지만 숨겨진 실패 비용 |
| 내부 안전 파티션 | 예 - 모든 핀에 표준 적용 | 거의 제공되지 않음 | 항상 결석 |
| 하우징 재질 | PA66 | PA 또는 아연 합금 | 재활용/알 수 없는 등급 - 2년 안에 부서지기 쉬운 상태로 변합니다. |
| 접촉 도금 | 금도금 | 금 또는 은(0.1–0.2μm) | 주석 또는 도금 없음 |
| 온도 범위 | -40°C ~ +105°C | -25°C ~ +85°C | -10°C ~ +60°C |
| 추적성 | 수지 배치부터 최종 조립까지 ERP 코딩 | 예 | 없음 |
| 리드타임 | 12~15일 | 6~8주 | 예측 불가능(30~60일) |
| 사용자 정의 MOQ | 100개(케이블 조립용) | 500+ PC | 제공되지 않음 |
| 엔지니어링 지원 | 24시간 대응, 사내 엔지니어 10명 | 계층형 지원으로 인해 속도가 느려짐 | 기술적 지원 없음 |
Reunion의 제조 시설(ISO 9001, 14001 및 13485 인증)은 엄격한 통계적 공정 관리하에 운영됩니다. 모든 생산 로트는 M15 시리즈 방수 커넥터 다음이 포함됩니다:
원료
공정 중 사출 성형 기록(압력, 온도, 사이클 시간)
100% 전기적 테스트(Hi-pot, 절연저항, 접촉저항)
IP67 침수 테스트 보고서(각 배치의 무작위 샘플 – 사진 및 비디오 유지)
그만큼 M15 시리즈 방수 커넥터 조명용으로 용도가 변경된 일반 자동화 커넥터가 아닙니다. 이는 세 가지 실제 격차를 해결합니다.
현재 용량: M12/M8은 일반적으로 최대 4A를 처리합니다. M15가 전달합니다핀당 10A—100W+ LED 모듈에 필수적입니다.
안전 파티션: 내부 장벽은필수적인 전원선과 제어선이 공존하는 SELV(Safety Extra Low Voltage) 시스템용입니다. 이것이 없으면 길 잃은 전선 가닥이 신호 라인의 250V를 단락시켜 드라이버를 손상시킬 수 있습니다.
내구성: UV 안정 장치가 포함된 M15의 PA66 하우징은 실외 폴 마운트의 표준 M12 나일론 혼합물에 대해 알려진 실패 모드인 햇빛으로 인한 균열을 방지합니다.
세 가지 엔지니어링 이유:
열팽창 일치: PA66은 케이블 재킷 및 LED 하우징과 함께 확장/수축하여 -40°C~+105°C 스윙 중에 씰 전단 응력을 줄입니다.
갈바니 부식 방지: 해안 또는 제빙 염분 환경에서 금속 커넥터는 도금을 하더라도 틈새 부식이 발생합니다. PA66은 이를 완전히 제거합니다.
무게 감소에: 동등한 금속 쉘보다 40% 더 가볍습니다. 바람의 하중을 받는 캔틸레버식 조명기구 암에 매우 중요합니다.
명시적으로 금속 차폐가 필요한 프로젝트(예: EMI에 민감한 의료 조명)의 경우 Reunion은 대체 시리즈를 제공하지만 실외 LED 애플리케이션의 95%에서는 PA66이 총 소유 비용 측면에서 금속보다 성능이 뛰어납니다.
결합 토크:O링이 안착될 때까지 손으로 조인 후 적용합니다.0.4~0.6Nm 토크렌치로. 0.8Nm를 초과하지 마십시오(과도한 압축으로 인해 O-링이 변형됨).
O-링 검사:사전 설치된 NBR O-링을 교체할 때마다24개월 일일 열 순환이 >30°C 델타인 설치의 경우.
케이블 입구:유지하다5× 케이블 직경 스트레인 릴리프의 반경을 구부려 와이어 절연체 주변의 미세한 틈을 방지합니다.
정위: 백셸 인터페이스에 물이 고이는 것을 방지하려면 항상 케이블을 아래쪽으로 배선하십시오.
Reunion은 공장에서 조립된 케이블 하니스를 사전 토크 커넥터와 함께 공급하여 중요한 인프라 프로젝트의 현장 설치 변동성을 제거합니다.
