내시경검사:

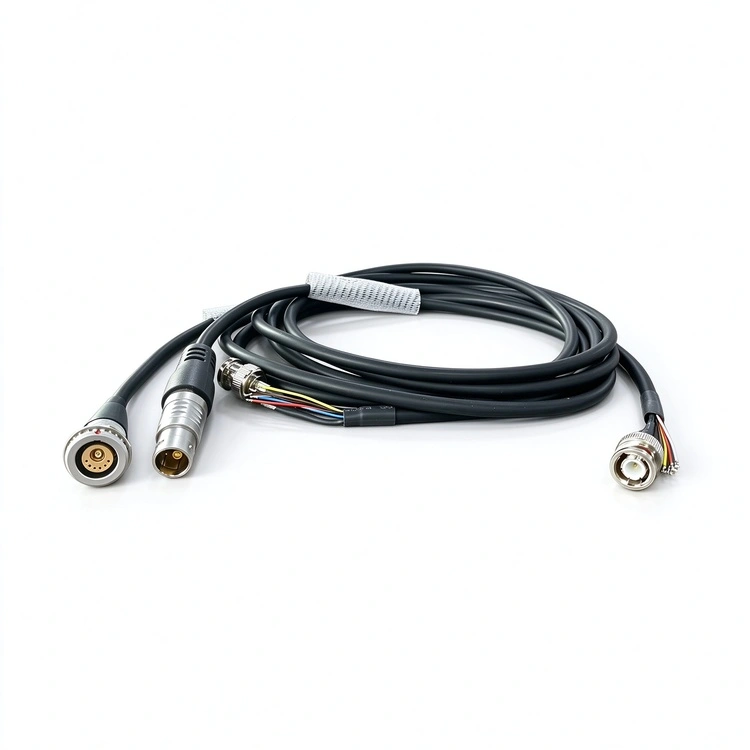

의료용 내시경 케이블 어셈블리는 최소 침습 수술의 엄격한 요구 사항을 충족하도록 설계된 내시경 영상 및 수술 장비를 위한 Reunion의 특수 상호 연결 솔루션입니다. 이 케이블 어셈블리는 매우 유연한 고주기 도체와 의료용 커넥터 및 오버몰딩을 결합하여 내시경 카메라 헤드와 이미지 처리 시스템 사이에 안정적이고 내구성 있는 인터페이스를 만듭니다.
케이블 구조에는 고화질 비디오 전송(4K 이상)을 위한 신호 무결성을 유지하기 위해 정밀 임피던스 제어 기능을 갖춘 많은 가닥의 도체가 통합되어 있으며, 외부 재킷은 생체 적합하고 살균 가능한 재료로 제작되었습니다. 이 어셈블리에는 반복적인 취급 및 멸균 주기 동안 케이블의 섬세한 내부 구조를 보호하기 위한 통합된 스트레인 릴리프 및 굽힘 제한 요소가 있습니다.
GI 내시경검사 – 위내시경, 결장경, 십이지장경.
관절경 검사 – 정형외과 수술을 위한 관절 시각화.
복강경검사 – 복부 및 골반 진단 및 수술 절차.
이비인후과 내시경 검사 – 부비동 및 후두 시각화.
비뇨기과 – 방광경검사 및 요관경검사.
신경내시경검사 – 뇌 및 심실 시각화.
수의학 내시경 – 동물 의학 분야의 진단 및 외과 내시경.
고주파 플라즈마 수술 시스템:
고전압 핀과 저전압 핀 사이의 간격을 늘리고 파티션을 추가하며 고전압 핀과 저전압 핀을 파티션으로 분리하여 2000V 고전압에 대한 고객 요구 사항을 충족합니다.
소모품의 전체 비용을 고려하여 플라스틱 커넥터를 사용합니다. 소켓 쉘은 유지 관리가 쉬운 PSU로 만들어졌으며 절연체는 PEEK로 만들어졌으며 소켓 구멍은 12u 금빔 구리 도금으로 만들어져 전체 기계의 10,000주기 수명에 대한 고객 요구 사항을 충족합니다. 플러그는 일반 재질로 제작되었으며, 핀은 1u 두께의 금도금 처리되어 있습니다. 비용은 일회성 사용 요구 사항을 충족할 만큼 충분히 낮습니다.
부정맥, 종양, 부인과 및 산부인과
일회용 의료 케이블 어셈블리：

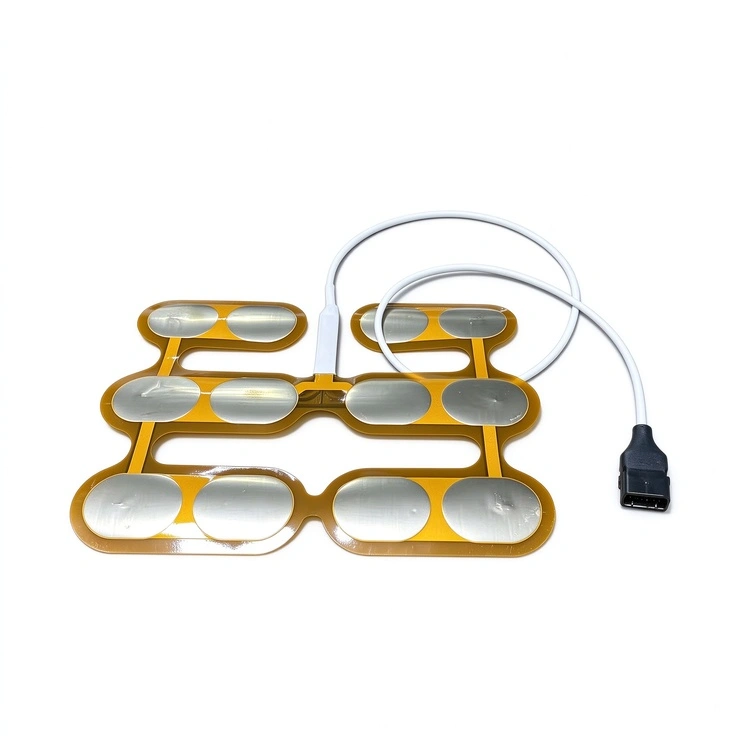

일회용 의료 기기에서 일회용 의료 케이블 어셈블리는 필수품이 아니며 중요한 환자 안전 인터페이스입니다. Reunion은 단순히 커넥터를 만드는 것이 아닙니다. 또한 일회용 의료 케이블 어셈블리의 설계 및 생산에 중점을 두고 있습니다. 이는 일회용 ECG, SpO2, 고주파 절제 수술 및 환자 모니터링을 위해 설계되었으며 검증된 생체 적합성과 장치당 100% 전기 테스트를 갖추고 있습니다.
이비인후과 - 두경부외과, 스포츠의학+관절외과, 정형외과+척추외과, 악안면외과
| 인증 | 범위 |
| ISO 13485:2016 | 의료기기 품질 관리 - 설계, 생산 및 서비스. |
| ISO 9001:2015 | 품질 관리 - ISO 13485를 보완합니다. |
| ISO 14001:2015 | 환경 관리 - 검증된 폐기물 감소 및 지속 가능한 관행. |
| UL 인정 | 구성요소 수준의 안전 인증. |
| RoHS 규제 | 유해 물질 제한 - EU 지침 준수. |
| 도달하다 | 화학물질의 등록, 평가, 승인 및 제한 - 규정 준수. |
4K 비디오 전송에는 정밀한 임피던스 제어와 차폐가 필요합니다. Reunion은 다음을 통해 이를 달성합니다.
제어된 임피던스 - 신중한 도체 구조와 유전체 선택을 통해 75Ω(단일 종단) 또는 100Ω(차동) 임피던스를 유지합니다.
다층 차폐 – 포일 + 브레이드 차폐는 95% 이상의 커버리지를 제공하여 EMI로 인한 신호 저하를 방지합니다.
차동 쌍 구성 – 차동 전송이 필요한 4K 신호의 경우 길이 일치가 제어된 연선 구성을 사용합니다.
100% TDR 테스트 – 모든 어셈블리는 임피던스 일관성과 신호 무결성을 테스트합니다.
당사의 케이블 어셈블리는 의료용 카메라 시스템 OEM이 지정한 HD 및 4K 신호 요구 사항을 충족하도록 설계되었습니다.
프로토타입 샘플 – 10~15일(조립품 1~10개)
파일럿 생산 – 17~20일(조립품 50~100개)
생산 주문 – 25~30주(조립품 100개 이상).
맞춤형 케이블 어셈블리의 최소 주문량은 일반적으로 표준 구성(표준 재킷 소재, 표준 커넥터)의 경우 10개입니다. 맞춤형 커넥터 툴링이나 특수 재료가 포함된 복잡한 어셈블리의 경우 최소 주문량이 더 높을 수 있습니다. 비용과 리드 타임을 최적화하려면 엔지니어링 팀과 요구 사항을 논의하는 것이 좋습니다.
