기사 요약:그만큼S 시리즈 금속 푸시풀 커넥터연결 신뢰성과 제한된 설치 공간이 중요한 장비를 위해 컴팩트한 구조, 안전한 푸시풀 잠금, 완전한 EMC 차폐 및 유연한 접점 구성을 결합합니다. 개발자:재결합, 이 시리즈는 의료 장비, 테스트 및 측정 장비, 웨어러블 기술 및 휴대용 전자 시스템용으로 설계되었습니다. 셸 크기 0~2, 다양한 접점 옵션, 5,000회 이상의 결합 주기, -45°C의 온도 범위를 갖춘 이 제품은 소형화, 내구성 및 전기 성능 간의 실질적인 균형을 제공합니다.
목차
- S 시리즈 금속 푸시풀 커넥터란 무엇입니까?
- S 시리즈의 주요 장점은 무엇입니까?
- 주요 기술 사양은 무엇입니까?
- S 시리즈 금속 푸시풀 커넥터는 어디에 사용됩니까?
- 엔지니어는 올바른 커넥터를 어떻게 선택해야 합니까?
- S 시리즈를 어떻게 맞춤화할 수 있나요?
- 동창회는 제품 품질을 어떻게 관리합니까?
- 자주 묻는 질문

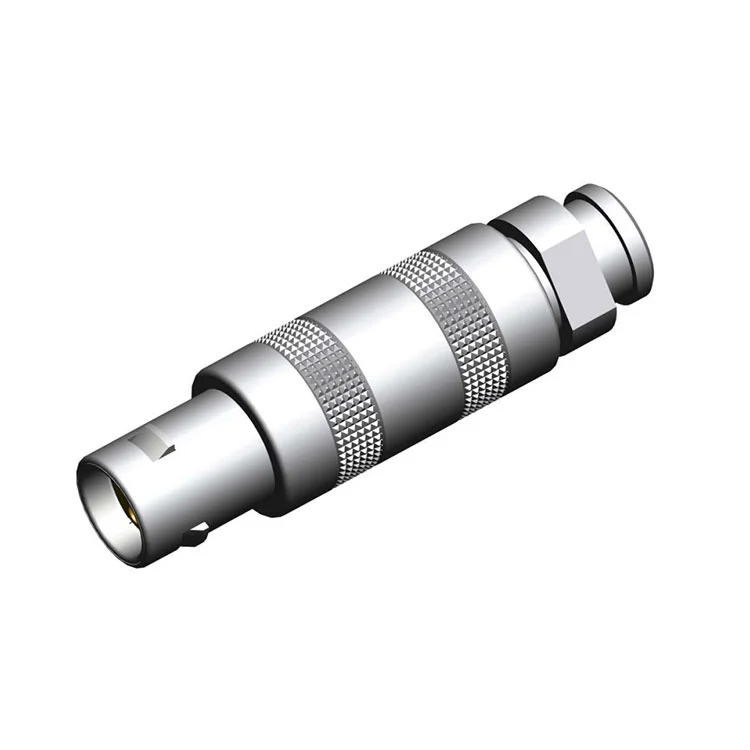

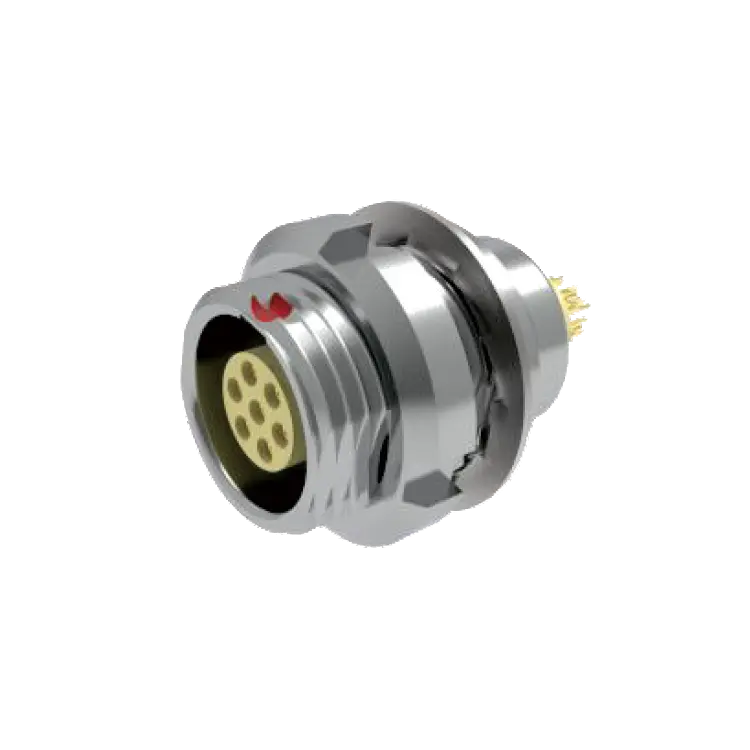

S 시리즈 금속 푸시풀 커넥터란 무엇입니까?
그만큼S 시리즈 금속 푸시풀 커넥터제한된 설치 공간에서 안정적인 전기 연결이 필요한 애플리케이션을 위해 개발된 소형 원형 커넥터입니다. 기존 스레드 커넥터와 달리 푸시-풀 자체 래칭 메커니즘을 통해 빠른 결합 및 분리가 가능하며 연결이 제대로 체결되면 촉각 및 청각 피드백을 제공합니다.
재결합은 커넥터 크기, 기계적 신뢰성, 차폐 및 작동 용이성이 모두 시스템 설계에 영향을 미치는 휴대용 및 공간 제약적인 장비에 S 시리즈를 포지셔닝합니다. 금속 구조는 기계적 강도와 360도 전자파 차폐 기능을 제공하며, 슬림한 프로필은 장비 패널의 돌출을 최소화하는 데 도움이 됩니다.
이 시리즈는 다양한 쉘 크기와 접점 구성으로 제공됩니다. 구성에 따라 엔지니어는 다양한 조립 요구 사항에 맞게 납땜 또는 PCB 종단을 선택할 수 있습니다. 이러한 유연성으로 인해 커넥터는 소형 프로토타입과 대량 생산되는 전문 장비 모두에 적합합니다.
S 시리즈의 주요 장점은 무엇입니까?
커넥터 선택은 단일 사양을 기반으로 하는 경우가 거의 없습니다. 휴대용 전자 장치 및 전문 장비의 경우 설계자는 일반적으로 설치 공간, 연결 보안, 신호 무결성, 내구성 및 제조 요구 사항의 균형을 맞춰야 합니다. S 시리즈는 여러 설계 기능을 통해 이러한 요소를 해결합니다.
컴팩트하고 가벼운 구조
로우 프로파일 설계로 장착 표면 너머로 확장되는 커넥터 하우징의 양이 줄어듭니다. 이는 밀리미터 단위의 패널 공간이 중요한 휴대용 계측기 및 소형 섀시에 특히 유용합니다.
빠른 푸시-풀 잠금
자체 래칭 메커니즘은 빠른 한 손 작업을 지원합니다. 딸깍 소리와 촉각 피드백은 운영자가 성공적인 결합을 식별하는 데 도움이 되며, 이는 커넥터를 제한된 위치 또는 시각적으로 제한된 위치에 설치해야 하는 경우 특히 유용합니다.
360도 EMC 차폐
전체가 금속으로 이루어진 하우징은 연결 인터페이스 주위에 지속적인 전자기 차폐를 제공합니다. 공개된 사양에는 100MHz에서 60dB 이상의 감쇠가 나타나므로 이 시리즈는 전자기 간섭이 민감한 신호에 영향을 미칠 수 있는 장비에 적합합니다.
높은 결합 내구성
S 시리즈는 반복적인 연결과 분리를 위해 설계되었으며 5,000회 이상의 결합 주기에 대한 정격 내구성을 제공합니다. 이는 자주 서비스되거나 재구성되는 테스트 장비, 의료 기기 및 휴대용 시스템에 중요합니다.
- 로우 프로파일 패널 설치
- 푸시-풀 자체 래칭 작동
- 전자파 차폐용 금속 하우징
- 다양한 쉘 크기 및 접점 구성
- 5,000회 이상의 결합 주기
- -45°C ~ +125°C의 작동 온도 옵션
주요 기술 사양은 무엇입니까?
원형 커넥터를 신제품에 통합하기 전에 전기 및 기계 사양을 이해하는 것이 필수적입니다. 다음 사양은 공개된 S 시리즈 구성을 요약한 것입니다.
| 매개변수 | S 시리즈 사양 |
|---|---|
| 쉘 소재 | 황동, 표준 |
| 쉘 크기 | 0, 1, 2 |
| 연락 옵션 | 참조된 구성의 핀은 2~6개입니다. 더 높은 밀도 옵션을 사용할 수 있습니다. |
| 현재 등급 | 접점 게이지에 따라 접점당 5A~15A |
| 전압 정격 | 200V ~ 500V AC/DC |
| 짝짓기 주기 | 5,000개 이상의 작업 |
| 온도 범위 | -45°C ~ +125°C |
| EMI 차폐 | 360° 금속 차폐; 100MHz에서 >60dB 감쇠 |
| 진입 보호 | IP50 표준 |
| 염수 분무 저항 | 72시간 이상 |
| 접촉 저항 | 초기 5mΩ 이하 |
| 절연저항 | 500VDC에서 ≥5000MΩ |
실제 정격은 최종 제품 인증 전에 특정 커넥터 구성, 접점 크기, 종단 방법 및 의도된 작동 조건에 대해 항상 확인되어야 합니다.
S 시리즈 금속 푸시풀 커넥터는 어디에 사용됩니까?
컴팩트한 크기, 빠른 잠금, 차폐 및 기계적 내구성이 결합된 S 시리즈는 작은 전체 설치 공간을 유지하면서 자주 연결해야 하는 장비에 적합합니다.
의료 및 진단 장비
휴대용 초음파 시스템, 환자 모니터, 맥박 산소 측정기, 전기 수술 장비 및 진단 기기는 장비 이동 및 서비스 중에도 안전하게 유지되는 소형 커넥터의 이점을 누릴 수 있습니다. 반복 사용 중에 전기 신호가 안정적으로 유지되어야 하는 경우 커넥터 신뢰성이 특히 중요합니다.
테스트 및 측정 장비
휴대용 오실로스코프, 멀티미터, 로직 분석기, 교정 장비 및 환경 테스트 장비에는 소형 외부 인터페이스가 필요한 경우가 많습니다. 푸시-풀 메커니즘은 빈번한 연결 변경을 단순화할 수 있으며 금속 쉘은 전자기 간섭으로부터 민감한 신호를 보호하는 데 도움이 됩니다.
웨어러블 및 휴대용 기술
산업용 외골격, 웨어러블 모니터링 시스템, 머리 장착 장비 및 기타 휴대용 전자 장치는 엄격한 공간 및 무게 제약에 직면할 수 있습니다. 슬림한 원형 커넥터는 기존의 더 큰 인터페이스가 적합하지 않을 때 설계자에게 또 다른 옵션을 제공합니다.
전문 시청각 장비
휴대용 레코더, 방송 카메라, 무선 송신기 및 관련 전문 장비에는 반복적인 취급을 견딜 수 있는 커넥터가 필요할 수 있습니다. 빠른 잠금 인터페이스는 긴 스레드 결합 프로세스에 의존하지 않고도 현장 유용성을 향상시킬 수 있습니다.
엔지니어는 올바른 커넥터를 어떻게 선택해야 합니까?
커넥터 선택은 단순히 사용 가능한 가장 작은 모델을 선택하는 것이 아니라 장비의 실제 전기, 기계, 환경 및 설치 요구 사항부터 시작해야 합니다.
- 연락 요구 사항을 결정합니다.필요한 전원 및 신호 회로 수를 식별하고 향후 설계 변경을 위한 충분한 공간을 확보하십시오.
- 전기 등급을 확인하세요.접점 게이지와 온도를 고려하여 작동 전압과 전류를 커넥터의 정격 값과 비교하십시오.
- 사용 가능한 공간을 평가합니다.쉘 크기, 패널 컷아웃, 커넥터 깊이, 케이블 배선 및 결합 인터페이스 주위의 여유 공간을 확인합니다.
- 결합 빈도를 고려하십시오.자주 서비스되는 장비의 경우 반복된 결합 주기를 위해 설계된 커넥터의 우선순위를 지정하십시오.
- 환경 조건을 검토합니다.온도, 진동, 충격, 습도, 부식 및 전자기 간섭 모두 커넥터 선택에 영향을 미칠 수 있습니다.
- 종료 방법을 정의합니다.납땜, PCB 또는 케이블 어셈블리 종단 처리가 제조 공정에 가장 적합한지 결정하십시오.
OEM 프로젝트의 경우 케이블 어셈블리, 백셸, 스트레인 릴리프, 패널 구조 및 배선 체계와 함께 커넥터를 평가하는 것도 유용합니다. 이 접근 방식은 이후 생산 단계에서 통합 문제를 줄여줍니다.
S 시리즈를 어떻게 맞춤화할 수 있나요?
다양한 장비 플랫폼에는 다양한 커넥터 구성이 필요한 경우가 많습니다. Reunion은 S 시리즈를 특정 기계 및 케이블 조립 요구 사항에 맞게 조정할 수 있는 사용자 정의 옵션을 제공합니다.
| 커스터마이징 영역 | 사용 가능한 옵션 |
|---|---|
| 쉘 마감 / 색상 | 실버, 검정색 또는 일부 RAL 색상 |
| 접촉 도금 | 금, 은 또는 주석 옵션 |
| 케이블 게이지 | 32AWG ~ 20AWG |
| 재킷 재료 | PVC, PUR, 실리콘 또는 PTFE |
| 레이저 마킹 | 로고, 부품 번호, 바코드 또는 기타 식별 정보 |
| 포장 | 정전기 방지 튜브, 테이프 앤 릴 및 맞춤형 라벨링 |
맞춤형 케이블 어셈블리는 선택한 길이, 게이지, 차폐 구성 및 오버몰드 스트레인 릴리프 부츠와 함께 제공될 수도 있습니다. 이를 통해 OEM이 커넥터와 바로 설치 가능한 케이블 어셈블리를 하나의 통합 구성 요소로 소싱할 수 있어 조달이 단순화될 수 있습니다.
동창회는 제품 품질을 어떻게 관리합니까?
전문 커넥터의 경우 일관된 제조는 기본 제품 설계만큼 중요합니다. Reunion은 생산 공정에 정밀 가공, 표면 처리, 접촉 스탬핑 및 도금, 인서트 성형, 조립, 전기 테스트, 기계 테스트 및 포장이 포함된다고 밝혔습니다.
중요한 생산 치수는 정밀 가공 및 프로세스 모니터링을 통해 제어됩니다. 완제품은 접촉 저항, 절연 저항, 절연 저항, 연속성, 결합력 및 육안 검사를 포함한 전기적 및 기계적 검사를 거칩니다.
제품 정보에 따르면 Reunion의 품질 시스템에는 ISO 9001:2015, ISO 14001:2015, ISO 13485:2016, UL 인증 상태 및 RoHS 준수가 포함됩니다. 또한 회사는 S 시리즈 커넥터가 배송 전에 100% 전기 및 기계 테스트를 거쳤다고 밝혔습니다.
OEM 구매자의 경우 커넥터 성능이 완제품의 신뢰성에 직접적인 영향을 미칠 때 제조 제어, 테스트, 추적성 및 사용자 정의 지원의 조합이 중요할 수 있습니다.
자주 묻는 질문
S 시리즈가 기존 스레드 커넥터와 다른 점은 무엇입니까?
주요 차이점은 푸시-풀 자체 래칭 메커니즘입니다. 이를 통해 작업자는 커플링 너트를 회전하지 않고도 커넥터를 빠르게 결합 및 분리할 수 있으므로 휴대용 장비, 블라인드 결합 상황 및 빈번한 연결 변경이 필요한 응용 분야에 특히 편리합니다.
S 시리즈는 몇 번의 결합 주기를 지원할 수 있습니까?
공개된 사양에는 5,000개 이상의 결합 작업이 포함되어 있습니다. 실제 서비스 수명은 커넥터 구성, 작동 환경, 결합 조건 및 유지 관리 방식에 따라 달라질 수 있습니다.
S 시리즈는 의료 장비에 적합합니까?
예. 이 시리즈는 의료 진단 및 치료 장비용으로 포지셔닝되었으며 Reunion은 품질 시스템에 ISO 13485:2016이 포함되어 있다고 밝혔습니다. 그러나 완제품 의료 기기는 자체적으로 적용 가능한 규제 및 안전 요구 사항에 대한 책임을 집니다.
재결합은 맞춤형 케이블 어셈블리를 공급할 수 있습니까?
예. 케이블 어셈블리는 케이블 유형, 게이지, 길이, 차폐, 재킷 재료 및 스트레인 릴리프 설계에 따라 맞춤화될 수 있습니다. 옵션에는 PVC, PUR, 실리콘 및 PTFE 케이블 재질이 포함되며 게이지는 32AWG~20AWG입니다.
어떤 온도 범위를 사용할 수 있나요?
공개된 표준 범위는 -45°C ~ +125°C입니다. 엔지니어는 극한 온도 응용 분야에서 사용하기 전에 정확한 커넥터, 접점 구성, 케이블 및 어셈블리의 온도 등급을 확인해야 합니다.
커넥터를 회사 로고나 부품 번호로 맞춤 설정할 수 있나요?
예. Reunion은 레이저 조각을 사용자 정의 옵션으로 나열하여 고객이 쉘에 로고, 부품 번호, 바코드 또는 기타 식별 정보를 표시할 수 있도록 합니다.
결론
S 시리즈 금속 푸시-풀 커넥터는 차폐나 서비스 가능성을 희생하지 않으면서 콤팩트하고 안전하며 내구성이 뛰어난 연결 솔루션이 필요한 엔지니어를 위해 설계되었습니다. 푸시-풀 잠금 메커니즘, 금속 구조, 다양한 쉘 크기, 유연한 종단 옵션 및 5,000회 이상의 결합 주기를 통해 의료 장비, 테스트 기기, 휴대용 전자 장치, 웨어러블 시스템 및 전문 시청각 애플리케이션에 매우 적합합니다. 새로운 제품을 개발 중이거나 신뢰할 수 있는 교체용 커넥터를 찾고 있다면 Reunion의 S 시리즈 제품 페이지를 방문하여 사용 가능한 구성 및 연락처 옵션을 검토하십시오. 맞춤형 사양, 케이블 어셈블리, OEM 요구 사항 또는 대량 구매의 경우,저희에게 연락주세요재결합 엔지니어링 팀과 귀하의 애플리케이션에 대해 논의하고 적합한 솔루션을 요청하십시오.
