재결합신뢰할 수 있는 전기 연결, 편리한 작동 및 컴팩트한 통합이 필요한 애플리케이션을 위한 커넥터 솔루션을 개발합니다. 그만큼B 시리즈 금속 푸시풀 커넥터푸시-풀 자동 잠금 메커니즘을 중심으로 설계된 원형 커넥터로, 장비 제조업체가 산업, 계측, 의료 및 기타 전자 응용 분야에서 일상적인 결합 및 분리를 단순화하면서 안전한 연결을 설정할 수 있도록 돕습니다.
B 시리즈 금속 푸시풀 커넥터는 금속 원형 하우징과 푸시풀 잠금 메커니즘을 결합하여 빠르고 안전한 전기 연결을 지원합니다. 선택한 구성에 따라 이 커넥터 제품군은 여러 접점 배열, 다양한 실장 스타일, 납땜, 압착 또는 PCB 종단 옵션을 수용할 수 있습니다. 이러한 특성으로 인해 반복적인 연결, 공간 효율적인 설치, 안정적인 신호 또는 전력 전송이 필요한 장비에 고려해 볼 가치가 있습니다. 이 문서에서는 커넥터 작동 방식, 주요 설계 장점, 응용 프로그램 시나리오, 선택 기준 및 품질 고려 사항에 대해 설명합니다. 또한 구매자가 새로운 디자인이나 교체 프로젝트를 위한 커넥터를 지정하기 전에 Reunion에 확인해야 하는 기술 정보에 대해 설명합니다.

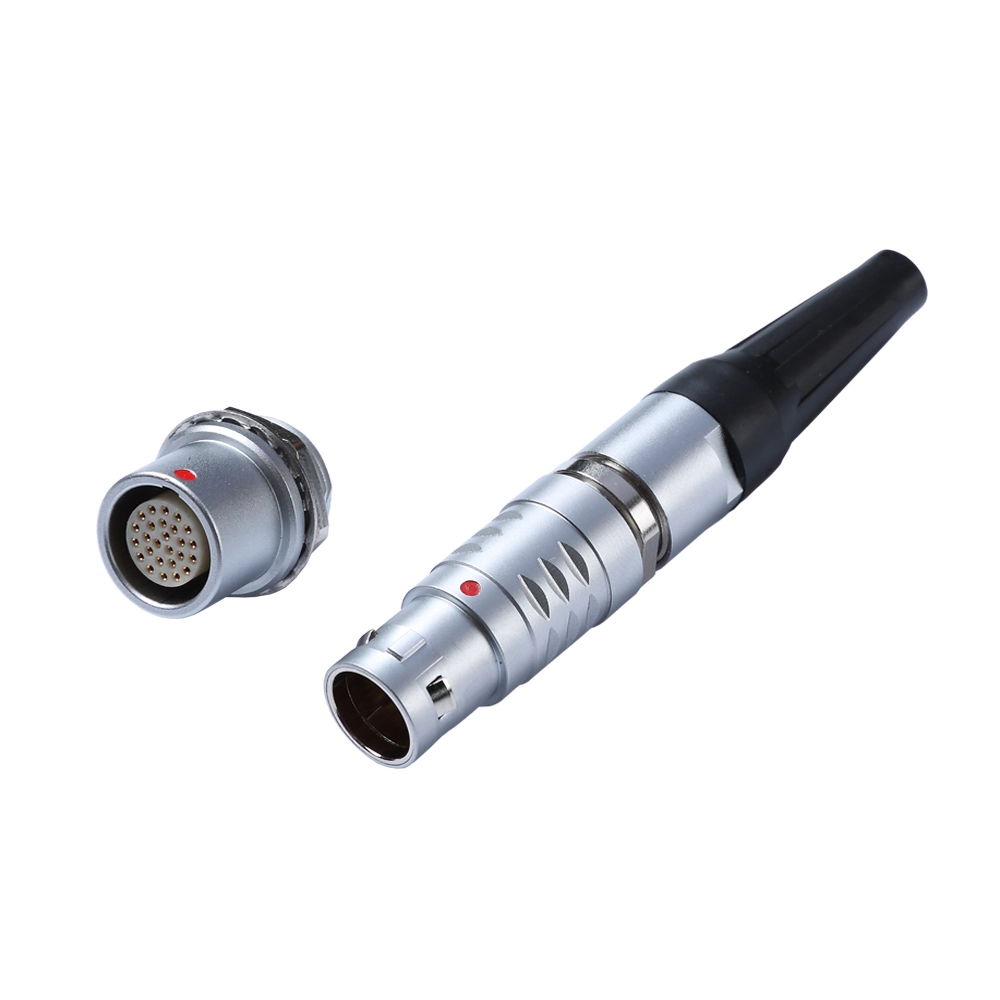

B 시리즈 금속 푸시풀 커넥터는 푸시풀 자체 래칭 메커니즘을 사용하여 결합 구성 요소를 연결하고 분리하는 원형 전기 커넥터입니다. 일반적으로 회전 조임이 필요한 기존 스레드 커넥터와 달리 푸시풀 설계를 사용하면 사용자가 플러그를 호환되는 소켓에 삽입하여 연결을 설정할 수 있습니다. 커넥터가 올바르게 결합되면 잠금 장치가 작동하고 지정된 당김 동작을 통해 해제됩니다.
금속 하우징은 견고한 기계적 인터페이스를 제공하며 커넥터의 차폐 구조가 장비에 올바르게 통합되면 전자기 호환성에 기여할 수 있습니다. 구성에 따라 커넥터는 전기 신호 전송, 전원 공급 또는 회로 요구 사항의 조합을 지원할 수 있습니다.
재결합의 B 시리즈 제품 정보에는 다양한 커넥터 크기와 구성이 포함되어 있습니다. 사용 가능한 옵션에는 직선 또는 각진 구조, 다양한 접점 배열 및 대체 종단 방법이 포함될 수 있습니다. 구매자는 선택한 모델의 정확한 기능을 확인하기 위해 해당 제품 도면 및 사양을 참조해야 합니다.
자세한 제품 정보를 보려면 Reunion B 시리즈 금속 푸시풀 커넥터 페이지를 방문하세요.
푸시-풀 메커니즘은 결합 인터페이스의 보안을 유지하면서 전기 연결 작업을 간단하게 만들도록 설계되었습니다. 그 작동은 세 단계로 이해될 수 있다.
이 작동 원리는 빈번한 연결 변경, 유지 보수 접근 또는 제한된 공간에서의 작동이 필요한 장비에 특히 유용합니다. 여러 조임 단계가 필요한 연결 시스템에 비해 반복적인 커넥터 처리에 소요되는 시간을 줄일 수 있습니다.
그러나 잠금 장치를 올바른 설치를 대신할 수는 없습니다. 케이블 변형, 커넥터 정렬 불량, 호환되지 않는 결합 부품 및 부적절한 취급은 여전히 연결 성능을 저하시킬 수 있습니다. 사용자는 결합, 해제 및 케이블 관리에 대한 제조업체의 지침을 따라야 합니다.
자체 래칭 설계는 빠른 결합과 의도적인 분리를 지원합니다. 이는 작업자가 커플링 너트를 반복적으로 돌리지 않고 정기적으로 전기 회로를 연결하거나 분리해야 할 때 유용합니다.
금속 쉘은 내구성 있는 커넥터 구조를 제공하며 적절하게 설계된 시스템에서 차폐 연속성을 지원할 수 있습니다. 효과적인 전자기 간섭 보호는 쉘 접촉, 케이블 차폐, 접지 및 설치 품질을 포함한 완전한 연결에 따라 달라집니다.
장비 설계에 따라 필요한 전기 회로 수가 다릅니다. B 시리즈 제품군에는 다중 접점 구성이 포함되어 있어 엔지니어가 신호 수, 전력 요구 사항, 사용 가능한 공간 및 배선 아키텍처에 따라 옵션을 평가할 수 있습니다. 선택한 모델에 대해 정확한 접점 수와 전기 정격을 확인해야 합니다.
제품 구성에 따라 종료 선택에는 다음이 포함될 수 있습니다.
커넥터를 지정하기 전에 접점 스타일, 도체 크기, 조립 도구 및 설치 공간을 함께 평가해야 합니다.
키잉 기능은 플러그를 올바른 결합 방향으로 안내하는 데 도움이 됩니다. 이는 잘못된 정렬의 위험을 줄이고 특히 장비에 유사한 커넥터가 여러 개 포함되어 있는 경우 조립 일관성을 향상시킬 수 있습니다.
B 시리즈 금속 푸시풀 커넥터는 컴팩트한 원형 인터페이스와 편리한 연결 처리의 이점을 갖춘 장비에 고려할 수 있습니다. 실제 적합성은 선택한 모델의 전기, 기계 및 환경 등급에 따라 달라집니다.
의료, 안전이 중요하거나 기타 규제 대상 애플리케이션의 경우 커넥터는 전체 장비 설계 요구 사항을 충족해야 합니다. 커넥터의 일반 제품 설명은 모든 애플리케이션별 표준에 대한 준수를 독립적으로 설정하지 않습니다.
외관이나 쉘 크기만을 기준으로 커넥터를 선택하면 호환성 문제가 발생할 수 있습니다. 엔지니어와 구매 팀은 주문하기 전에 전체 전기 및 기계 요구 사항을 평가해야 합니다.
장비에 필요한 전원 및 신호 회로 수를 식별합니다. 의도한 배선 아키텍처를 허용하고 선택한 인서트가 필요한 접점 배열을 지원하는지 확인하십시오. 유사한 외부 치수를 가진 커넥터가 동일한 내부 레이아웃을 가지고 있다고 가정하지 마십시오.
정확한 커넥터 구성은 정격 전류와 작동 전압을 확인하세요. 이러한 값은 접점 직경, 접점 수, 도체 크기, 온도 및 작동 조건에 따라 달라질 수 있습니다. 한 모델의 최대 등급이 전체 시리즈에 자동으로 적용되어서는 안 됩니다.
장비 설계 및 제조 프로세스에 따라 납땜, 압착 또는 PCB 종단을 선택하십시오. 필요한 툴링, 케이블 사양, PCB 레이아웃 및 사용 가능한 조립 공간을 확인하십시오.
플러그 및 콘센트 부품 번호, 쉘 치수, 패널 컷아웃, 장착 배열 및 케이블 직경 범위를 확인하십시오. 교체 프로젝트의 경우 제품명에만 의존하기보다는 기존 커넥터의 도면과 접점 배치를 비교하십시오.
작동 온도, 습도, 진동, 기계적 충격, 부식 노출 및 침투 방지를 검토합니다. 의도한 환경에 적합한 보호 수준을 선택하고 조립된 전체 연결이 요구 사항을 충족하는지 확인하십시오.
다음 표에는 새로운 장비 설계를 위해 B 시리즈 커넥터를 평가할 때 고려해야 할 주요 요소가 요약되어 있습니다.
| 선택 요소 | 확인해야 할 사항 | 중요한 이유 |
|---|---|---|
| 연락처 수 | 전기 접점의 수와 배열 | 커넥터가 필요한 회로를 지원하는지 확인합니다. |
| 전기 등급 | 정격 전류, 작동 전압 및 접점 사양 | 전기적 과부하 및 부적절한 작동 조건을 방지하는 데 도움이 됩니다. |
| 종료 유형 | 납땜, 크림프 또는 PCB 구성 | 배선 방법, 툴링 및 조립 요구 사항을 결정합니다. |
| 커넥터 방향 | 가능한 경우 직선 또는 각진 구조 | 케이블 라우팅 및 설치 공간 수용에 도움이 됩니다. |
| 잠금 및 정렬 | 호환 가능한 결합 부품 및 키 배열 | 잘못된 결합 및 의도하지 않은 연결 해제 위험을 줄입니다. |
| 환경 보호 | IP 등급, 온도, 습도, 진동 및 부식 조건 | 의도한 환경에서 안정적인 작동을 지원합니다. |
| 서비스 요구 사항 | 예상 결합 빈도 및 유지 관리 접근 | 커넥터가 운영 작업흐름에 적합한지 판단하는 데 도움이 됩니다. |
이 표는 선택 체크리스트이며 공식 제품 데이터시트를 대체하지 않습니다. 정확한 부품 번호는 최신 기술 문서와 비교하여 모든 중요한 값을 확인하세요.
올바른 설치는 장비의 서비스 수명 전반에 걸쳐 커넥터 성능을 유지하는 데 도움이 됩니다. 잘 설계된 커넥터라도 잘못 조립되거나 정격 한계를 벗어나는 조건에 노출되면 조기에 고장이 날 수 있습니다.
청소 방법과 윤활제는 허용되는 경우 제조업체의 지침을 따라야 합니다. 승인되지 않은 화학 물질이나 연마 도구를 사용하면 접점 도금, 절연체 또는 밀봉 구성 요소가 손상될 수 있습니다.
OEM 프로젝트 및 반복적인 생산 주문의 경우 커넥터 품질은 일반적인 주장보다는 문서화된 요구 사항을 통해 평가되어야 합니다. 구조화된 평가는 구매 팀이 공급업체를 비교하고 통합 위험을 줄이는 데 도움이 될 수 있습니다.
커넥터를 승인하기 전에 다음 사항을 고려하세요.
재결합의 B 시리즈 제품 페이지는 제품 평가의 출발점을 제공합니다. 중요한 설계 결정을 내리려면 구매자는 현재 모델별 사양을 확인하고 제안된 구성이 요구 사항을 충족하는지 확인해야 합니다.
주요 장점은 푸시-풀 자동 잠금 작동과 금속 원형 커넥터 구조의 조합입니다. 이 설계는 반복적인 결합 및 분리를 단순화하는 동시에 호환 장비의 보안 연결을 지원합니다.
선택한 모델에 따라 옵션에는 납땜, 압착 및 PCB 접점이 포함될 수 있습니다. 구매자는 정확한 부품 번호에 대해 사용 가능한 종단 스타일과 조립 요구 사항을 확인해야 합니다.
전기, 기계, 청소 및 환경 요구 사항이 애플리케이션과 일치할 경우 호환되는 의료 및 진단 장비에 적합할 수 있습니다. 전체 장치 제조업체는 사용하기 전에 모든 관련 규제 및 안전 요구 사항을 확인해야 합니다.
아니요. 환경 보호는 커넥터 설계 및 구성에 따라 다릅니다. 구매자는 명시된 IP 등급을 확인하고 이것이 결합된 어셈블리, 결합 해제된 커넥터 또는 기타 지정된 조건에 적용되는지 여부를 확인해야 합니다. 금속 하우징만으로 방수 보호 기능을 제공한다고 가정하지 마십시오.
필요한 접점 수, 전기 정격, 플러그 및 콘센트 유형, 종단 방법, 케이블 치수, 장착 요구 사항, 작동 환경 및 예상 주문 수량을 제공하십시오. 기존 부품 번호, 도면 또는 샘플도 공급업체가 호환성을 평가하는 데 도움이 될 수 있습니다.
B 시리즈 금속 푸시풀 커넥터는 편리한 연결 처리, 안전한 자체 래칭 및 소형 원형 전기 인터페이스가 필요한 장비에 실용적인 선택이 될 수 있습니다. 올바른 구성은 접점 수, 전류 및 전압 정격, 종단 방법, 기계적 호환성 및 환경 요구 사항에 따라 달라집니다. 세부 사양을 확인하고 의도한 장비 내의 커넥터를 검증함으로써 엔지니어와 구매 팀은 보다 자신 있는 소싱 결정을 내릴 수 있습니다. 사용 가능한 제품 정보를 검토하려면 Reunion의 B 시리즈 금속 푸시풀 커넥터를 살펴보세요. 새로운 디자인을 계획하거나, 기존 커넥터를 교체하거나, 대량 생산을 위한 부품을 소싱하려는 경우,저희에게 연락주세요기술 요구 사항을 논의하고, 호환 가능한 구성을 확인하고, 애플리케이션에 대한 제품 세부 정보를 요청하세요.
-
