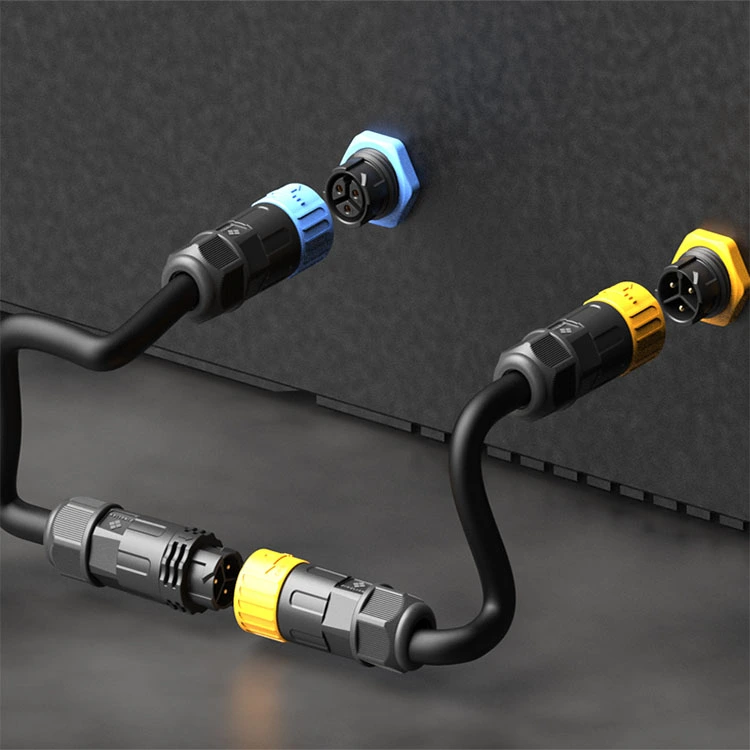

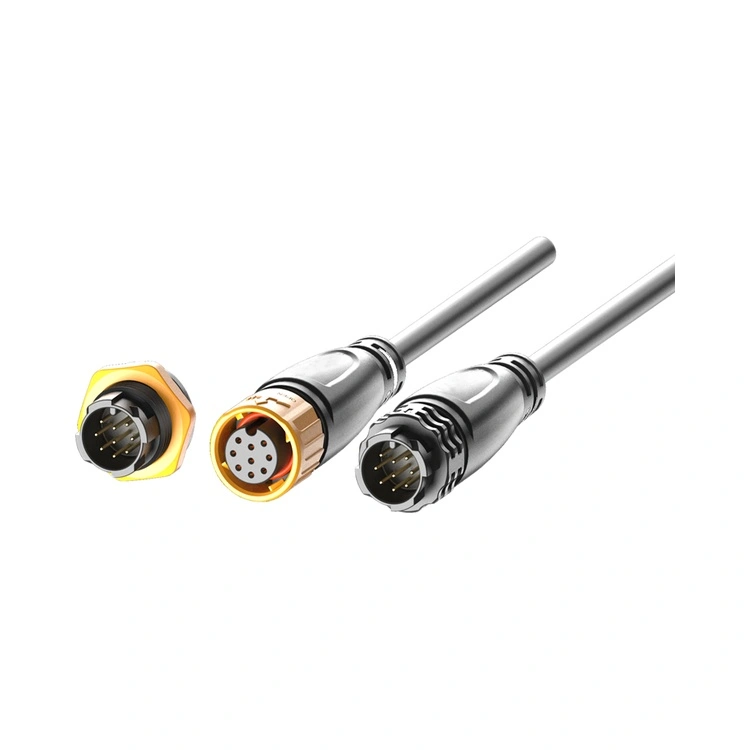

M25 시리즈 방수 커넥터

M25 시리즈 방수 커넥터는 M 시리즈 제품군 중 Reunion의 최고 용량 산업용 상호 연결 장치로, 상당한 전력 공급과 환경 보호가 공존해야 하는 응용 분야용으로 설계되었습니다. 이 나사형 원형 커넥터는 견고한 25mm 인터페이스와 IP67/IP68 등급 밀봉을 결합하여 습기, 먼지 및 진동이 지속적으로 문제가 되는 중부하 장비, 모터 연결, 배전 시스템, EV 충전 인프라 및 재생 에너지 설비에 적합합니다.

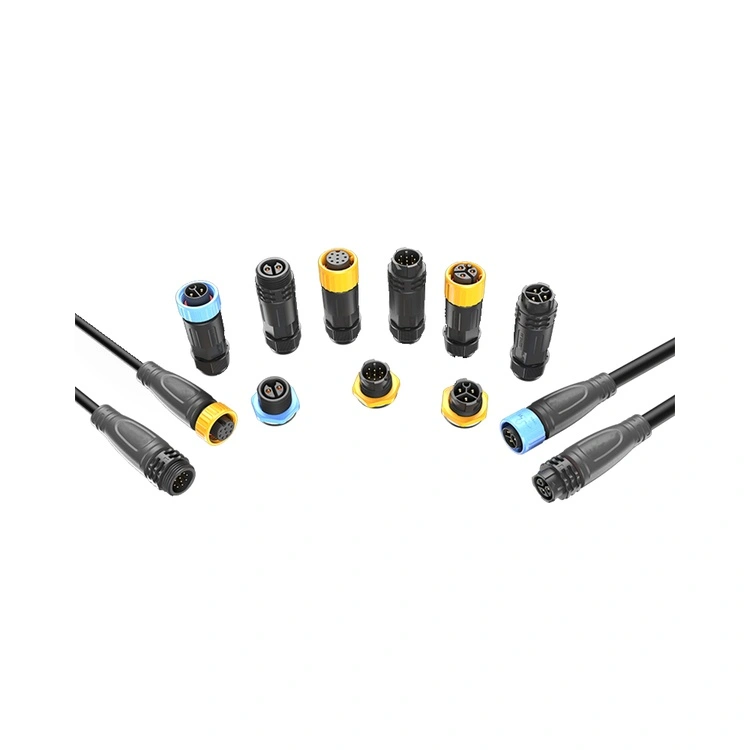

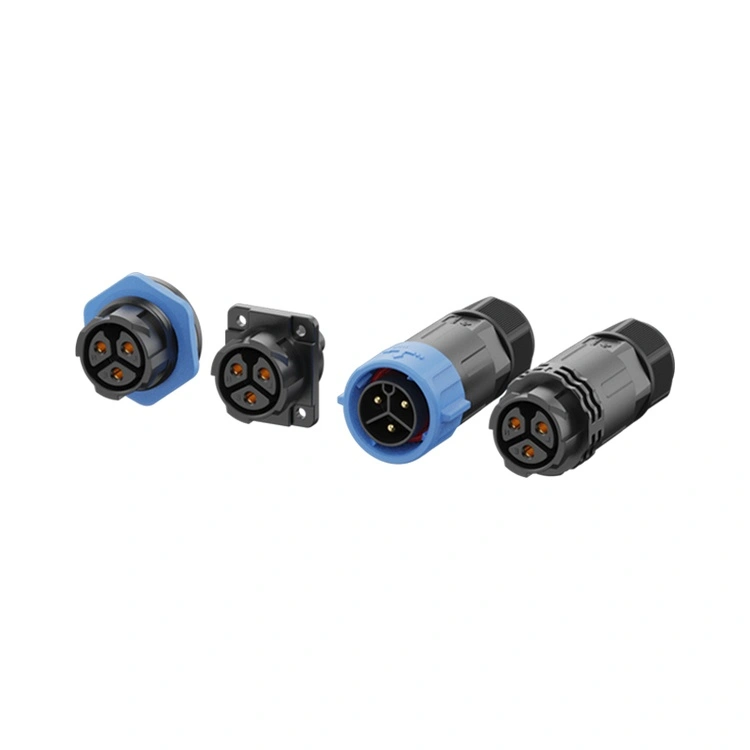

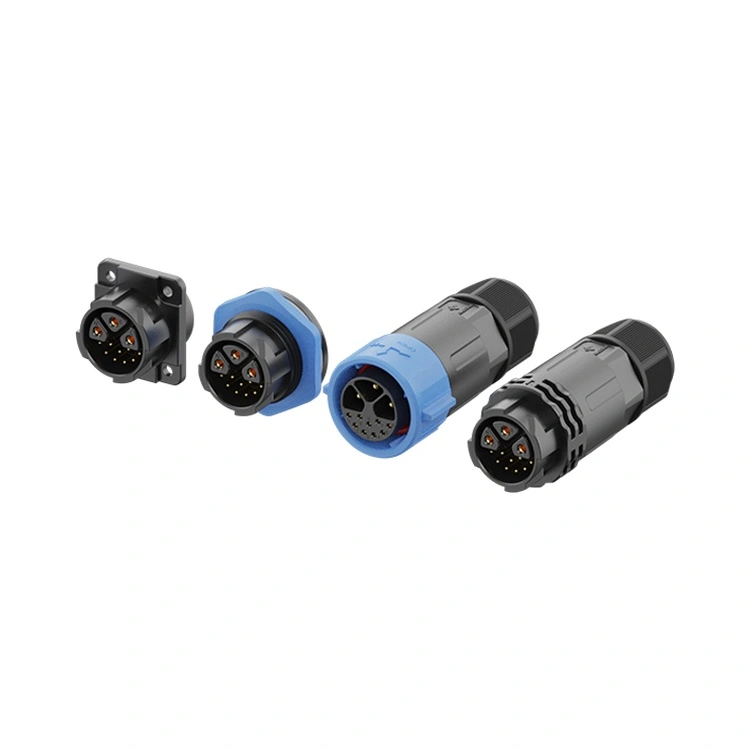

단일 하우징에 고전류 전력 접점과 저전압 신호 접점을 결합한 하이브리드 전력 신호 변형 5, 3+9핀을 포함하여 2~12핀 구성으로 제공되는 M25 시리즈는 광범위한 고전력 애플리케이션을 지원합니다.

접점은 선택적 금 도금 처리된 황동으로 가공되어 수백 번의 결합 주기 동안 낮고 안정적인 접점 저항을 유지합니다. 지원 가능한 최대 전류는 접점당 30A입니다.

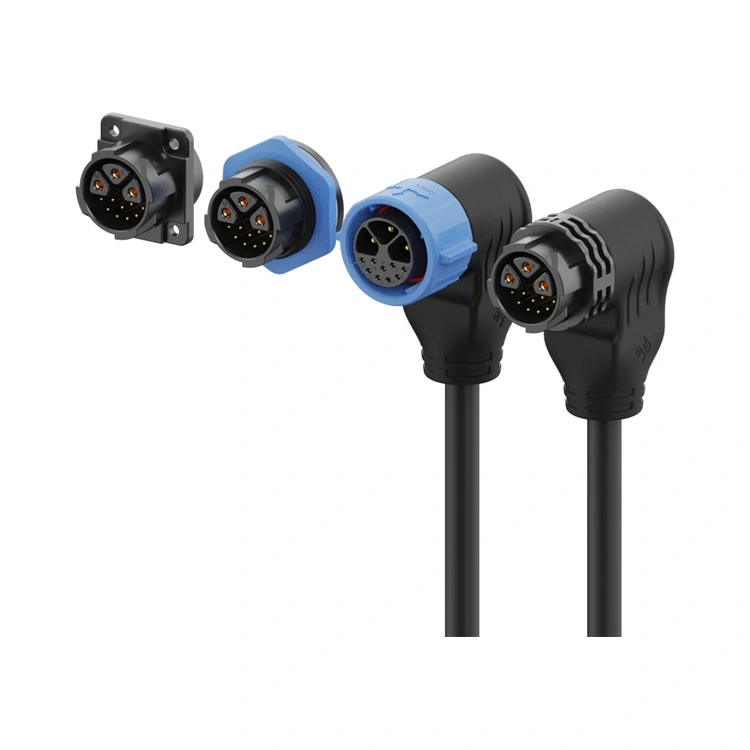

Reunion은 정밀 가공부터 자동 조립, 100% 전기 테스트까지 수직 통합 프로세스를 통해 M25 시리즈를 제조합니다. 납땜이 포함된 패널 마운트 및 케이블 마운트 버전으로 제공됩니다.

주요 판매 포인트

기술 사양

일반 사양:

작동 온도:-40°C ~ +105°C

보호 등급:IP65 / IP67 / IP68 (결합 조건)

하우징 재질:고온 열가소성

연락처 자료:금도금 황동

접촉 저항:3mΩ 이하

짝짓기 주기:≥500

가연성 등급:UL 94 V-0

모든 재료 RoHS 준수

경쟁 우위 – Reunion의 M25 시리즈를 선택하는 이유

재회의 장점: 문서화된 IP67 밀봉, 하이브리드 전원 신호 구성 및 최대 30A의 정격 전류를 모두 유럽 브랜드의 프리미엄 비용 없이 비용 효율적인 가격으로 받을 수 있습니다.

인증 및 품질 보증

자주 묻는 질문(FAQ)

1. 언제 M20 대신 M25를 선택해야 합니까?

다음과 같은 경우에 M25를 선택하세요:

고강도 응용 분야에는 최대의 기계적 견고성이 필요합니다.

귀하의 응용 분야에는 더 큰 케이블이나 더 높은 기계적 응력이 포함됩니다.

장갑을 낀 손으로 쉽게 다루려면 가장 큰 껍질이 필요합니다.

귀하의 패널 공간은 더 큰 25mm 컷아웃을 허용합니다.

다음과 같은 경우에는 M20을 선택하세요. 패널 공간이 제한되어 있거나 애플리케이션에 추가적인 기계적 견고성이 필요하지 않습니다.

2. M25 커넥터가 EV 충전 애플리케이션용 DC 전원을 처리할 수 있습니까?

예. M25 시리즈는 특히 다음과 같은 EV 충전 인프라에 매우 적합합니다.

AC 충전소.

온보드 충전기(보통의 DC 전류).

배터리 관리 시스템 인터페이스(전원 + 신호).

M25의 30A 정격 전류, IP67 밀봉 및 하이브리드 전원 신호 구성을 통해 다양한 EV 충전 애플리케이션에 실용적인 선택이 됩니다. DC 고속 충전(100A+)의 경우 고전류 DC 애플리케이션용으로 특별히 설계된 대형 산업용 커넥터를 권장합니다.

3. 적절한 IP67 방수를 위해서는 M25 커플링 너트에 어떤 토크를 적용해야 합니까?

IP67 밀봉을 달성하고 유지하기 위해 Reunion에서는 다음을 권장합니다.

결합 토크 – O-링이 패널 표면에 닿을 때까지 커플링 너트를 손으로 조인 다음 토크 렌치를 사용하여 1.2-1.5Nm의 토크를 추가로 적용합니다. 1.8Nm을 초과하지 마십시오.

O-링 검사 – 변형, 균열 또는 경화가 보이면 O-링을 교체하십시오.

교체 일정 – 까다로운 용도(일일 세척, 실외 노출)의 경우 매년 O-링을 교체하십시오. 표준 산업 환경의 경우 2~3년마다.

케이블 굴곡 반경– 커넥터 입구에서 케이블 직경의 최소 5배를 유지하십시오.

케이블 방향– 실외/세척 용도의 경우 케이블 출구 방향을 아래쪽으로 향하게 하여 씰 인터페이스 근처에 액체가 고이는 것을 방지합니다.
