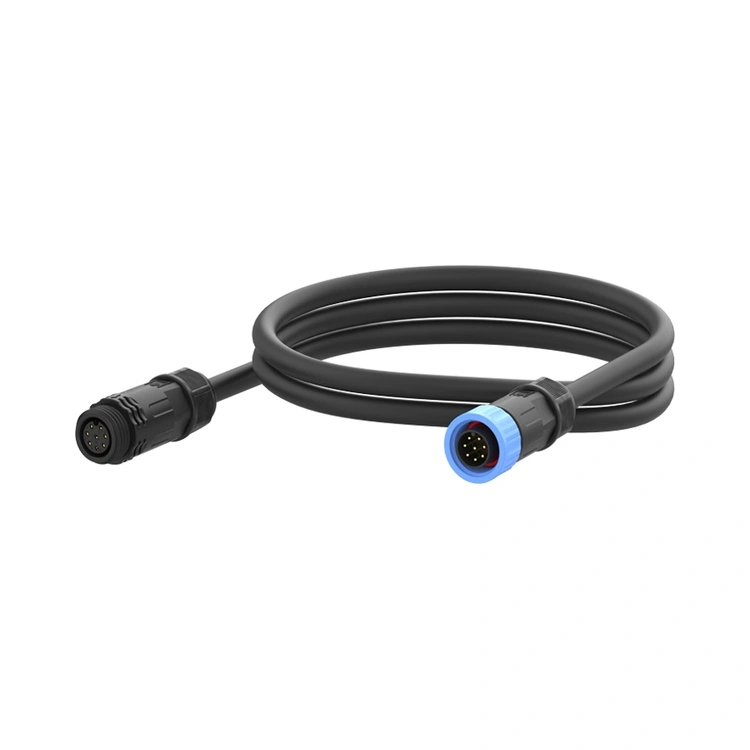

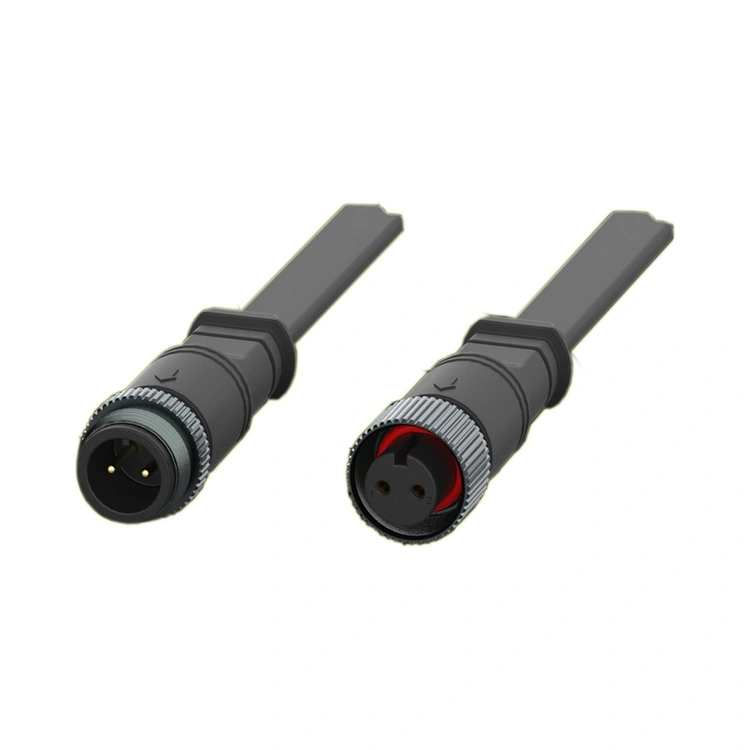

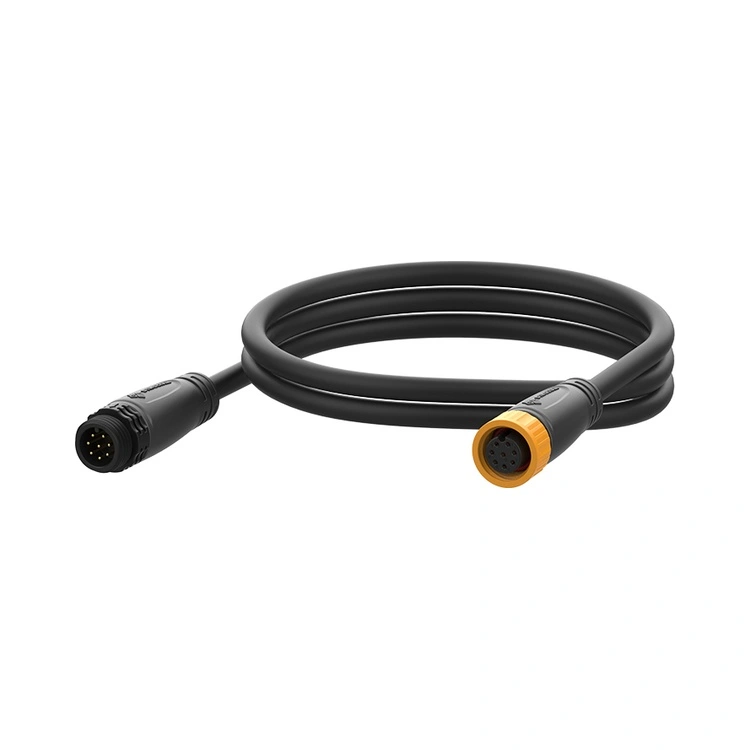

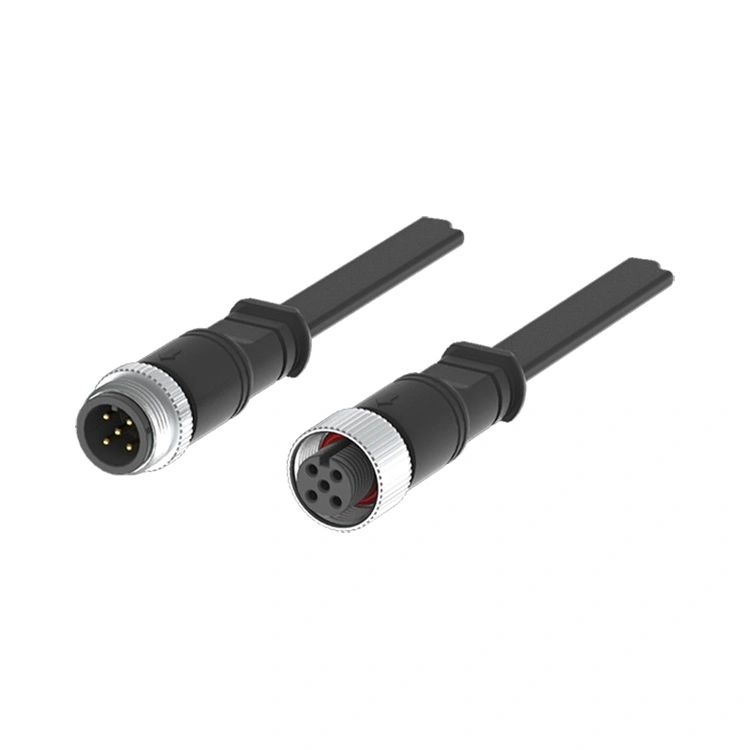

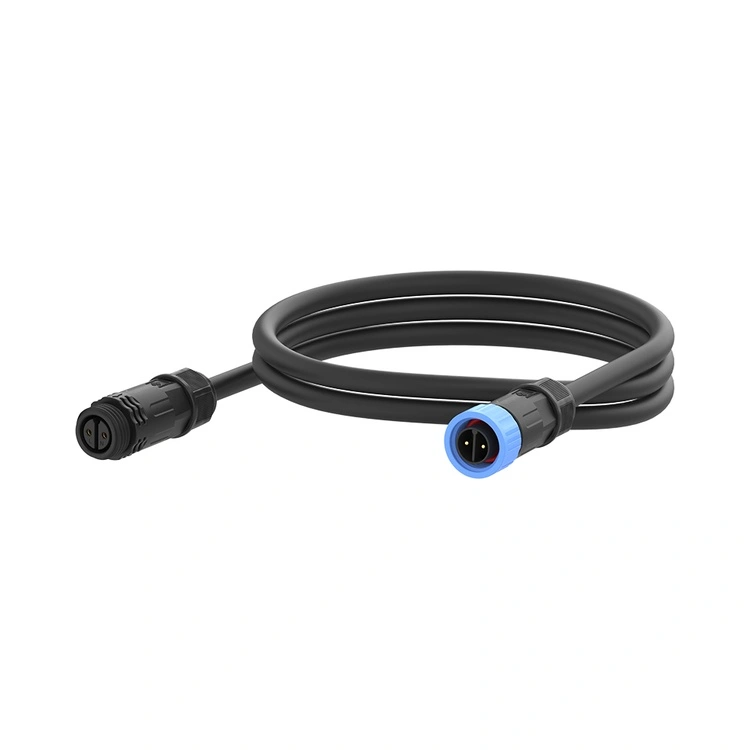

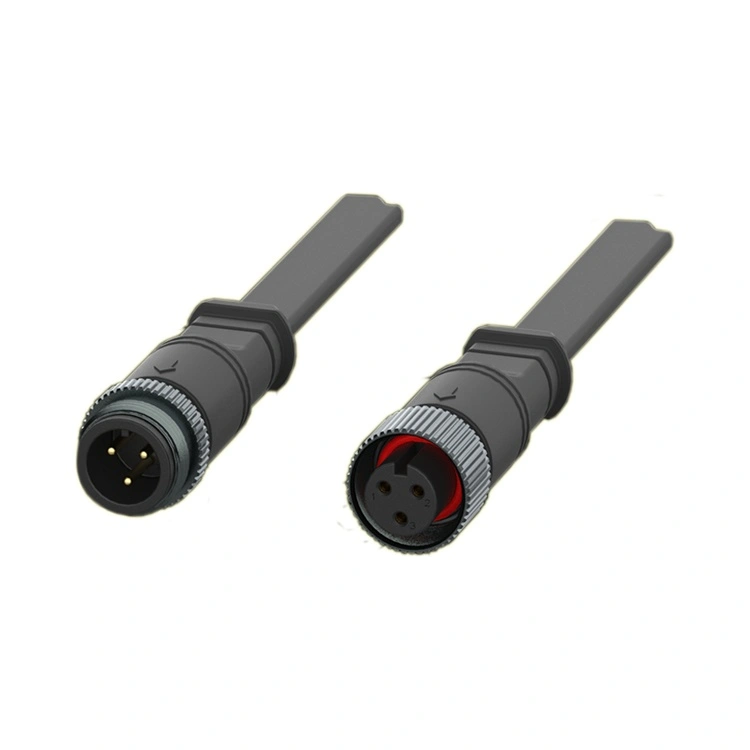

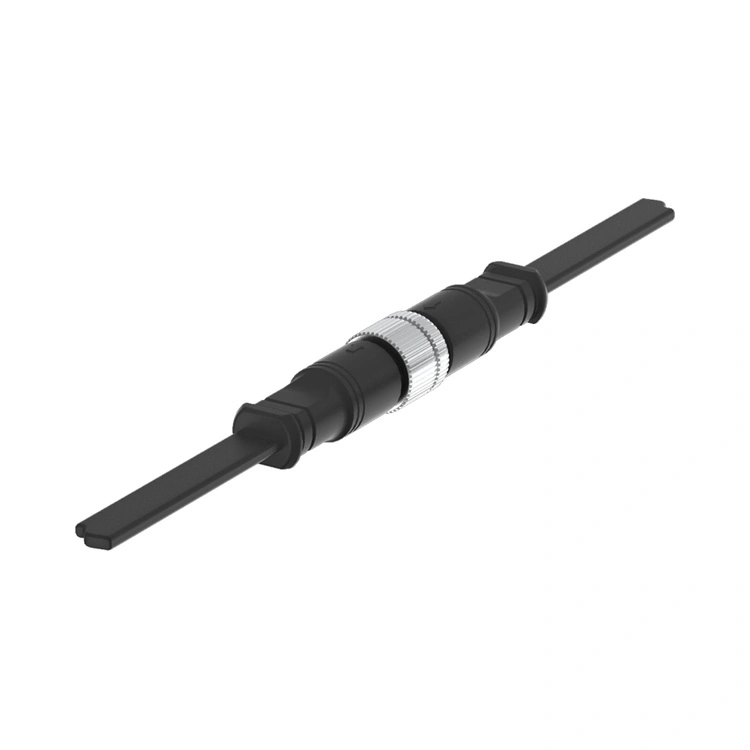

M16 시리즈 LED 조명 커넥터

M16 시리즈 LED 조명 커넥터는 디밍 제어 기능이 있는 가로등부터 색상 변경 기능이 있는 건축 조명에 이르기까지 지능형 LED 조명 시스템을 위한 Reunion의 특수 상호 연결입니다. 이 나사식 원형 커넥터는 견고한 16mm 인터페이스와 IP67/IP68 밀봉을 결합하여 전력 및 신호 무결성이 모두 중요한 실외 설치에 적합합니다.

주요 하이브리드 2+4핀 버전(2개의 전원 핀 + 4개의 신호 핀)을 포함하여 2~8핀 구성으로 제공되는 M16 시리즈는 단일 소형 커넥터 내에서 고전류 전력 공급(최대 15A)과 저전압 제어 신호(DALI, DMX, 0~10V 조광 또는 RS-485)를 모두 지원합니다.

하우징은 내후성이 뛰어난 고온 열가소성 수지로 제작되었으며, 접점은 선택적 금 도금 처리된 황동으로 가공되어 낮고 안정적인 접점 저항을 보장합니다. Reunion은 정밀 가공, 사출 성형, 자동 조립, 100% 전기 테스트 등 수직 통합 공정을 통해 M16 시리즈를 제조합니다.

납땜 또는 PCB 종단 처리된 패널 장착 및 케이블 장착 버전으로 제공되는 M16 시리즈는 다양한 조명 기구 설계에 적합합니다. 스마트 도시, 터널 또는 스포츠 경기장을 위한 연결된 조명 시스템을 설계하는 엔지니어에게 이 커넥터는 케이블 수를 줄이고 설치를 단순화하는 안정적인 내후성 상호 연결을 제공합니다.

주요 판매 포인트

기술 사양

일반 사양:

작동 온도:-40°C ~ +105°C

보호 등급:IP67 / IP68(결합)

하우징 재질:고온 열가소성

연락처 자료:금도금 구리 합금

접촉 저항:3mΩ 이하

짝짓기 주기:≥500

가연성 등급:UL 94 V-0

모든 재료 RoHS 준수

애플리케이션 및 실제 사용 사례

주요 응용 분야

스마트 거리 조명– DALI 또는 0-10V 제어를 갖춘 중앙 집중식 조광 및 모니터링 시스템.

터널 조명– 조도 조절 및 오류 보고 기능이 있는 고출력 등기구.

건축 및 외관 조명– DMX 제어가 필요한 RGB 및 조정 가능한 흰색 시스템.

경기장 및 스포츠 조명– 현장 조광 및 제어 기능을 갖춘 고출력 투광 조명.

산업용 하이베이 조명– 동작 감지 및 일광 수확 기능을 갖춘 창고 및 공장 조명.

해양 및 해양 조명– 선박 및 해양 플랫폼용 부식 방지 설비.

태양광 조명– 배터리 관리 및 디밍 기능을 갖춘 오프 그리드 시스템.

적절한 사례: 스마트 거리 조명 프로젝트 - 싱가포르

싱가포르 육상 교통국(Land Transport Authority)은 25,000개의 가로등을 DALI 프로토콜을 통한 중앙 집중식 조도 조절 및 오류 보고 기능을 갖춘 스마트 LED 조명기구로 업그레이드하고 있었습니다. 이 프로젝트에는 단일 케이블로 전원과 DALI 제어 신호를 모두 전달할 수 있는 커넥터가 필요하여 설치 복잡성과 케이블 비용이 줄어듭니다. Reunion은 M16 시리즈에 2+4 하이브리드 구성(LED 드라이버용 전원 핀 2개, DALI용 신호 핀 4개), IP67 밀봉 및 사전 조립된 PUR 케이블 하니스를 제공했습니다.25,000개 이상의 커넥터가 배송되었습니다. 프로젝트 전반에 걸쳐. 싱가포르의 열대기후(다습함, 폭우)에서 2년 동안 운영한 후, 프로젝트는 다음과 같이 보고했습니다.커넥터 고장률 0.01%. 클라이언트는 2+4 하이브리드 설계로 단일 케이블 설치가 가능해 이전 별도의 전원/신호 설치에 비해 배선 시간이 35% 단축되었다고 평가했습니다.

인증 및 품질 보증

Reunion의 M16 LED 커넥터 생산 라인은 엄격한 공정 제어 하에 운영됩니다. IP67 밀봉은 실제 침수 테스트를 통해 모든 생산 배치에서 검증됩니다. 각 배치마다 테스트 기록, 재료 인증서 및 검사 보고서가 보관되어 품질 감사 및 고객 문서 요구 사항을 지원합니다.

자주 묻는 질문(FAQ)

1. LED 조명 애플리케이션에 하이브리드 2+4 핀 구성이 중요한 이유는 무엇입니까?

2+4 하이브리드 구성은 특히 다음과 같은 경우에 유용합니다.스마트 LED 조명 시스템 전원 및 제어 신호가 모두 필요한 경우:

전원 핀 2개 LED 드라이버에 대해 250V에서 고전류(10A)를 제공합니다.

신호 핀 4개 저전압 제어 신호(예: DALI, DMX, 0-10V 디밍 또는 RS-485 데이터)를 전달합니다.

두 가지를 하나의 커넥터에 결합하면 별도의 전원 및 신호 케이블이 필요하지 않으므로 설치 시간, 케이블 비용 및 패널 공간이 줄어듭니다. 이는 등기구가 서로 멀리 떨어져 있는 경우가 많은 스마트 가로등에 특히 유용하며, 단일 하이브리드 케이블을 사용하는 것이 별도의 전원 및 제어 케이블을 사용하는 것보다 훨씬 더 비용 효율적입니다.

2. M16 LED 커넥터는 DALI 및 DMX 프로토콜을 동시에 지원할 수 있습니까?

예. 2+4 하이브리드 구성은 다음을 제공합니다.4개의 독립적인 신호 접점, 동일한 커넥터에서 여러 프로토콜을 전달할 수 있습니다. 예를 들어:

달리 2개의 전선(데이터 + 접지)이 필요합니다.

DMX(RS-485)에는 3개의 전선(데이터+, 데이터-, 접지)이 필요합니다.

0-10V 디밍 2개의 전선(희미한 + 접지)이 필요합니다.

4개의 신호 핀을 사용하면 DALI(2핀) + 추가 제어 채널 1개 또는 전체 DMX 구현(3핀) + 예비 1개를 지원할 수 있습니다. 더 많은 신호 라인이 필요한 애플리케이션(예: 조정 가능한 흰색 + RGB 색상 제어)의 경우 5핀, 6핀 또는 8핀 구성을 사용하는 것이 좋습니다. 당사 엔지니어링 팀은 귀하의 특정 프로토콜 요구 사항에 맞는 최적의 핀 구성을 선택하는 데 도움을 드릴 수 있습니다.

3. M16 커플링 너트에 어떤 토크를 적용해야 하며, 실외 LED 설치 시 IP67 씰을 어떻게 유지해야 합니까?

실외 LED 설치 시 IP67/IP68 밀봉을 달성하고 유지하기 위해 Reunion에서는 다음을 권장합니다.

결합 토크– O-링이 패널 표면에 닿을 때까지 커플링 너트를 손으로 조인 후 다음 토크를 추가로 적용합니다.0.6-0.8Nm토크렌치를 사용합니다. 1.0Nm를 초과하지 마십시오.

O-링 검사– 변형, 균열 또는 경화가 보이면 O-링을 교체하십시오.

교체 일정– 실외 LED 설치(일일 열 주기, UV 노출, 비)의 경우 예방 유지 관리의 일환으로 2~3년마다 O-링을 교체하십시오.

케이블 굴곡 반경– 최소 굴곡 반경을 유지하십시오.5× 케이블 직경 케이블 씰에 압력이 가해지는 것을 방지하기 위해 커넥터 입구에

케이블 방향– 실외 설치의 경우 씰 인터페이스 근처에 물이 고이는 것을 방지하기 위해 케이블 출구 방향을 아래쪽으로 향하게 합니다.

청소– 잔해물이 씰을 손상시키지 않도록 다시 연결하기 전에 순한 세제와 물로 커넥터 외부를 청소하십시오.
