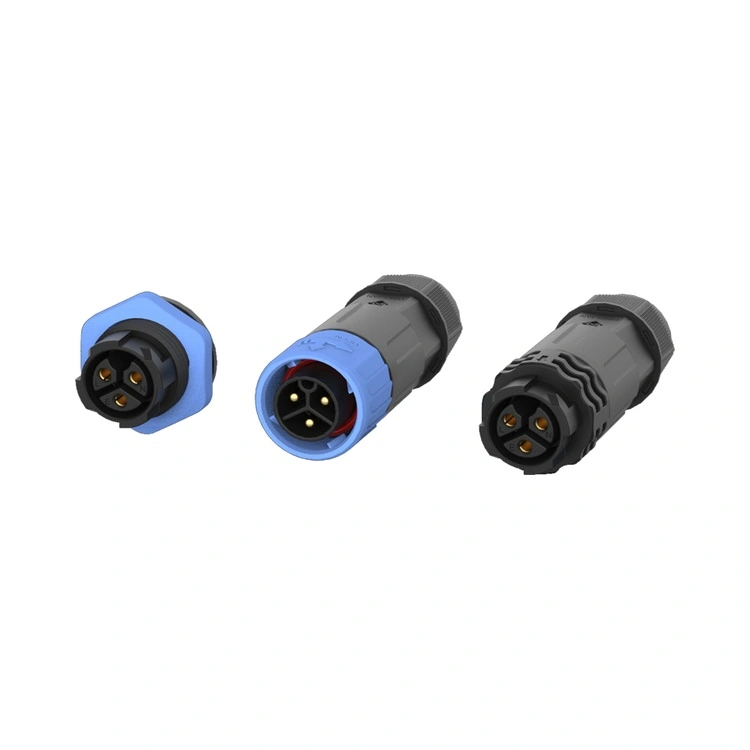

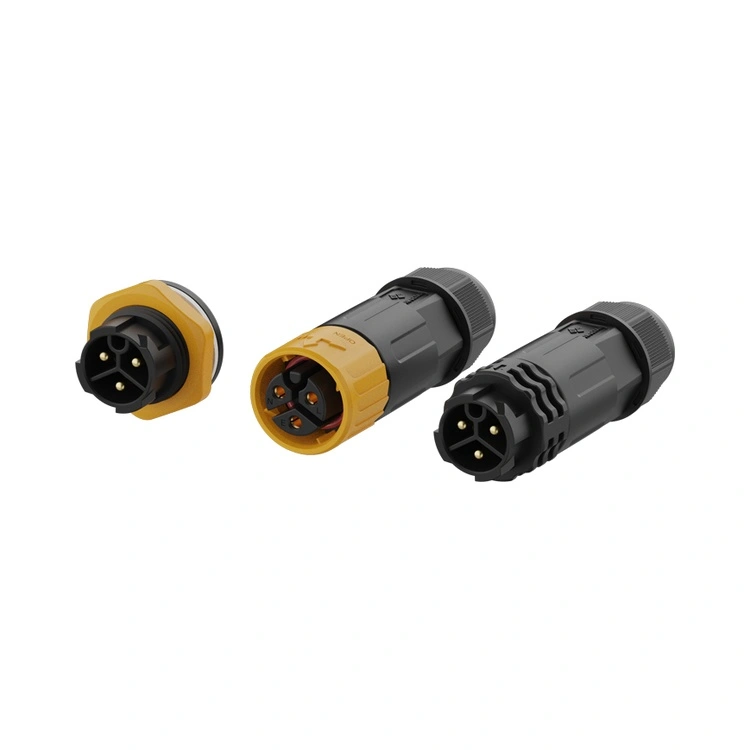

M16 시리즈 방수 커넥터는 소형 M12 커넥터와 대형 M20/M25 전원 커넥터 사이의 간격을 메우도록 설계된 Reunion의 중급 산업용 상호 연결입니다. IP67/IP68 밀봉 표준에 따라 인증된 이 나사식 원형 커넥터는 견고한 16mm 인터페이스와 세척 환경, 실외 설치 및 적당한 전력 요구 사항을 갖춘 산업 장비에 적합한 환경 보호 기능을 결합합니다.

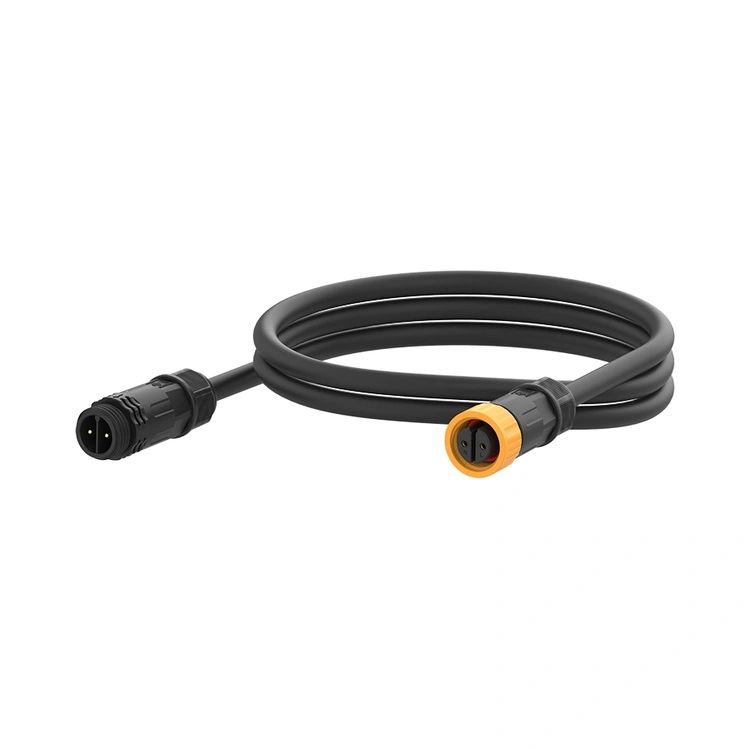

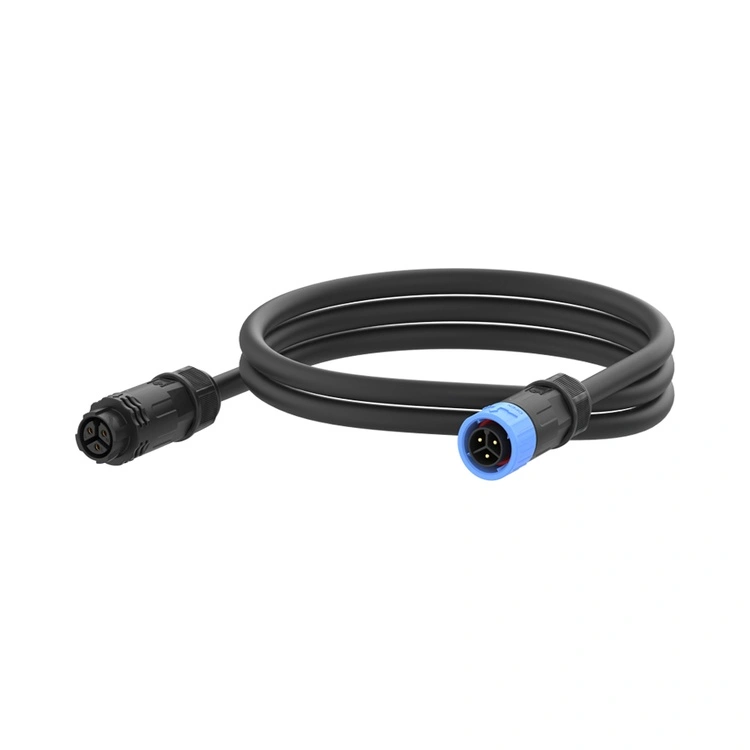

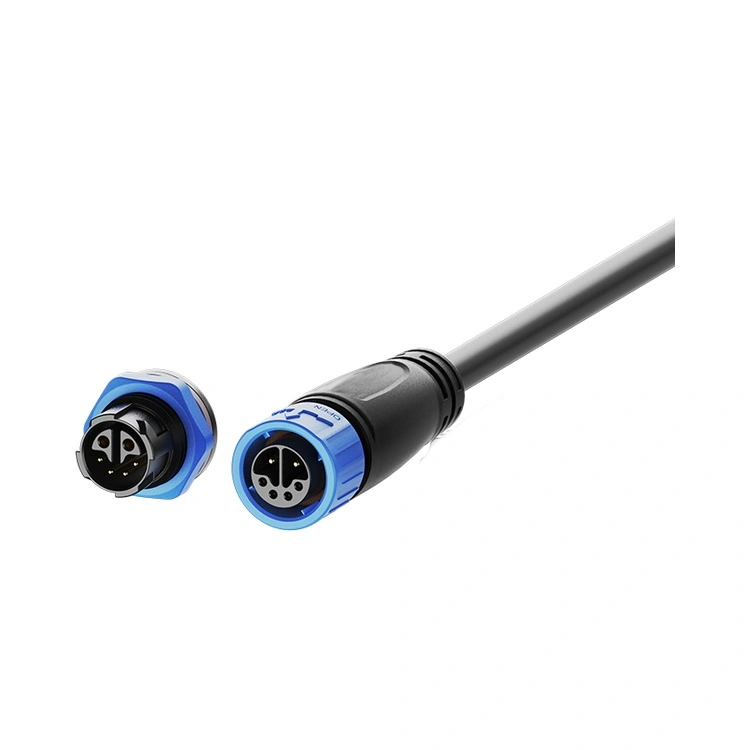

접점은 선택적 금 도금 처리된 황동으로 가공되어 수백 번의 결합 주기 동안 낮고 안정적인 접점 저항을 유지합니다. Reunion은 정밀 가공부터 자동 조립, 100% 전기 테스트까지 수직 통합 프로세스를 통해 M16 시리즈를 제조합니다. 납땜 또는 PCB 종단 처리가 포함된 패널 장착 및 케이블 장착 버전으로 제공되는 M16 시리즈는 다양한 장비 설계에 적합합니다. M12보다 더 많은 전류 용량을 제공하지만 여전히 컴팩트한 폼 팩터의 커넥터가 필요한 엔지니어를 위해 이 커넥터는 안정적인 밀봉형 상호 연결 솔루션을 제공합니다.
| 특징 | 혜택 |
| IP67/IP68 환경 밀봉 | 먼지, 일시적 침수 및 장기간 침수를 견딜 수 있어 세척, 실외 및 해양 설치에 안정적입니다. |
| 2~8핀 구성 | 간단한 전원 연결, 다중 신호 및 하이브리드 전원 신호 애플리케이션을 지원합니다. |
| 하이브리드 2+4 핀 옵션 | 전원(2핀, 10A)과 신호(4핀, 3A)를 단일 커넥터에 결합하여 케이블 수와 패널 공간을 줄입니다. |
| 최대 15A의 전류 정격 | 모터, 액추에이터 및 LED 조명에 적합한 적당한 전력 부하를 처리합니다. |
| 스레드 잠금 메커니즘 | 진동 방지 결합 - 기계 이동 및 열 순환으로 인한 느슨해짐을 방지합니다. |
| 금도금 황동 접점 | 낮은 접촉 저항(3mΩ 이하) 및 부식 방지 기능 - 습한 환경에서도 성능을 유지합니다. |
| 고온 PA66 하우징 | -40°C ~ +105°C 작동—산업 및 실외의 극한 온도를 포괄합니다. |
| 매개변수 | 2핀 | 3핀 | 4핀 | 5핀 | 6핀 | 7핀 | 8핀 | 2+4핀 |
| 전압 정격 | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 250V+50V |
| 현재 등급 | 15A | 15A | 10A | 10A | 5A | 5A | 5A | 10A+3A |
| 와이어 섹션 | 0.75-1.5mm² | 0.75-1.5mm² | 0.5-1.0mm² | 0.5-1.0mm² | 0.25-0.5mm² | 0.25-0.5mm² | 0.25-0.5mm² | 1.5/0.5mm² |
작동 온도: -40°C ~ +105°C
보호 등급:IP67 / IP68(결합)
하우징 재질: 고온 열가소성
접점 재질: 금도금 구리 합금
접촉 저항: ≤3mΩ
짝짓기 주기: ≥500
가연성 등급: UL 94 V-0
모든 재료 RoHS 준수
| 측면 | 리유니언 M16 시리즈 | 프리미엄 유럽 M16 브랜드 | 저가형 비브랜드 M16 |
| 가격 | 볼륨 친화적인 가격 | 3-4배 더 높음 | 더 저렴한 선불 |
| 밀봉 등급 | IP67/IP68 – 표준 | IP67 일반 | 확인되지 않은 주장 |
| 현재 등급 | 최대 15A | 일반 최대 15A | 변하기 쉬운 |
| 핀 옵션 | 2~8핀 및 하이브리드 2+4핀 | 제한된 범위 | 불완전한 선택 |
| 100% 전기 테스트 | 모든 단위 | 샘플 기반 | 무작위 또는 없음 |
| 추적성 | 수지부터 완성된 커넥터까지 추적 가능한 ERP | 예 | 없음 |
| 리드타임 | 10~17일 | 4~8주 | 예측할 수 없음 |
| 사용자 정의 MOQ | 로우(100개) | 높음(500+) | 제공되지 않음 |
| 기술지원 | 10명으로 구성된 엔지니어링 팀의 24시간 응답 | 좋은데 느림 | 제한된 |
| ISO 인증 | 9001, 14001, 13485 | 보통 9001 | 일반적으로 없음 |
| 인증 | 범위 |
| ISO 9001:2015 | 품질 관리 - 설계, 생산 및 애프터 서비스. |
| ISO 14001:2015 | 환경 관리 - 검증된 폐기물 감소 및 지속 가능한 관행. |
| ISO 13485:2016 | 의료 기기 품질 관리 - 진단 또는 모니터링 장비에 사용되는 M16에 적용됩니다. |
| UL 인정 | 북미 시장을 위한 구성 요소 수준 안전 인증. |
| RoHS 규제 | 유해 물질 제한 - EU 지침 준수. |
Reunion의 M16 생산 라인은 엄격한 공정 관리하에 운영됩니다. IP67/IP68 밀봉은 실제 침수 테스트를 통해 모든 생산 배치에서 검증됩니다. 각 배치마다 테스트 기록, 재료 인증서 및 검사 보고서가 보관되어 품질 감사 및 고객 문서 요구 사항을 지원합니다.
2+4 하이브리드 구성은 단일 커넥터 하우징에 전원 접점 2개(10A, 250V 정격)와 신호 접점 4개(3A, 50V 정격)를 결합합니다. 이 디자인은 다음과 같은 중요한 이점을 제공합니다.
케이블 수 감소 – 별도의 전원 케이블과 신호 케이블을 실행하는 대신 하나의 케이블로 두 케이블을 모두 전달합니다.
패널 공간 절약 – 하나의 패널 컷아웃이 두 개를 대체합니다.
설치 단순화 - 두 개가 아닌 하나의 커넥터를 결합합니다.
일반적인 응용 분야에는 모터 드라이브(전력 + 인코더 피드백), LED 조명 기구(전력 + DALI 제어) 및 전력과 데이터가 모두 필요한 산업용 센서가 포함됩니다. 장치에 전력이 4A 이상 필요하고 저전압 신호도 전달하는 경우 2+4 하이브리드가 가장 효율적인 솔루션인 경우가 많습니다.
동일한 커넥터 설계에서 두 등급을 모두 사용할 수 있지만 실질적인 차이점은 다음과 같습니다.
IP67 – 일시적인 침수로부터 보호됩니다(30분 동안 1m). 대부분의 실외 및 세척 용도에 적합합니다.
IP68 – 지속적인 침수로부터 보호됩니다(고객이 지정한 깊이 및 지속 시간). 해양, 수중 센서 및 홍수에 취약한 설치에 적합합니다.
Reunion의 표준 M16은 IP67 등급입니다. IP68의 경우 강화된 O-링 소재와 선택적인 오버몰딩을 사용합니다. 예상 침수 깊이와 지속 시간(예: "IP68, 24시간 동안 2m")을 지정하면 당사 엔지니어링 팀이 적합성을 확인할 것입니다.
IP67 밀봉을 달성하고 유지하기 위해 Reunion에서는 다음을 권장합니다.
결합 토크 – O-링이 패널 표면에 닿을 때까지 커플링 너트를 손으로 조인 다음 토크 렌치를 사용하여 0.6~0.8Nm의 토크를 추가로 적용합니다. 1.0Nm를 초과하지 마십시오.
O-링 검사 - 변형, 균열 또는 경화가 보이면 O-링을 교체하십시오.
교체 일정 – 매일 세척하는 경우 매년; 표준 산업 환경의 경우 2~3년마다.
케이블 굴곡 반경 – 커넥터 입구에서 케이블 직경의 최소 5배를 유지하세요.
방향 – 실외/세척 용도의 경우 케이블 출구 방향을 아래쪽으로 지정합니다.
