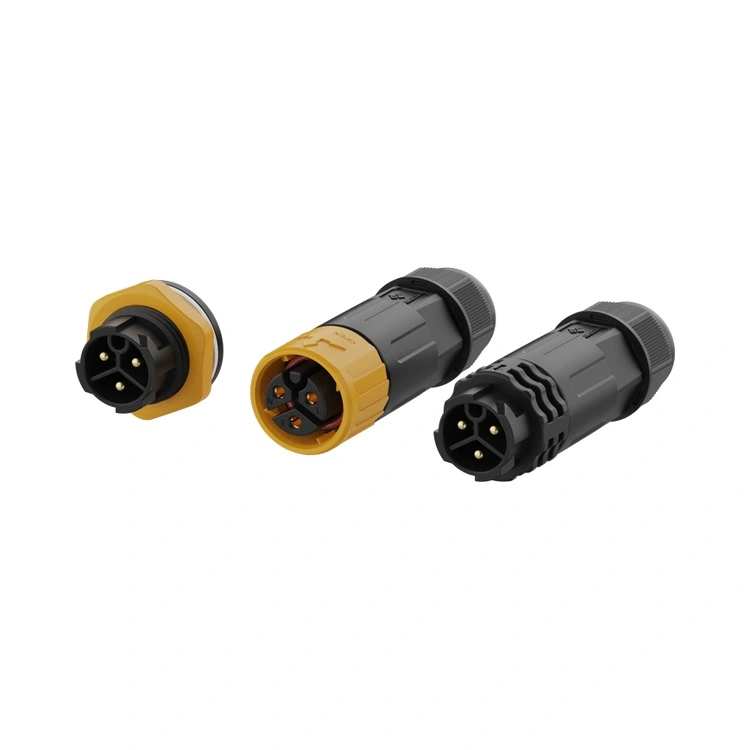

금속 커넥터는 가장 중요한 곳에서 작동하지 않습니다. 염수 분무, 습기, 화학 증기가 도금을 공격하고 나사산을 붙잡고 밀봉 성능을 저하시켜 예상치 못한 가동 중지 시간과 비용이 많이 드는 교체로 이어집니다. Reunion의 M16 시리즈 플라스틱 방수 커넥터는 재료 수준에서 이러한 취약성을 제거합니다.
하우징은 고강도 PA66 열가소성 수지로 정밀하게 성형되었습니다. 녹이 슬거나 산화되지 않으며 갈바닉 부식이 발생하지 않습니다. ASTM B117에 따른 사내 염수 분무 테스트에서는 240시간 후에도 표면 열화가 전혀 발생하지 않는 반면, 동급의 니켈 도금 황동 커넥터에서는 48~72시간 이내에 흠집과 백청이 나타납니다.
내부식성 외에도 이 M16 시리즈 플라스틱 방수 커넥터는 다음을 제공합니다.
황동 등가물에 비해 최대 60% 무게 감소 - PCB 마운트 및 패널 브래킷의 캔틸레버 하중을 줄입니다.
IP67 밀봉(생산 로트당 1m, 30분 침수 일괄 테스트) - 홍수에 취약한 실외 캐비닛, 해양 센서 및 해안 조명 기둥에 이상적입니다.
넓은 온도 범위: -40°C ~ +105°C(북극의 추위와 적도 일사량 증가).
경험(EEAT)은 가설이 아닙니다. 2026년 1분기에 북해 연안 플랫폼을 서비스하는 해양 계측 통합업체는 18개월 간의 현장 시험 끝에 86개의 황동 M16 커넥터를 Reunion의 플라스틱 시리즈로 교체했습니다. 문서화된 결과:
14개월 동안 염수 안개에 지속적으로 노출되어 부식 관련 고장이 발생하지 않았습니다. 그리고 연간 센서 재보정 중에 300회 이상의 결합 주기를 통해 스레드 무결성이 유지됩니다.
안정적인 신호 무결성: RS-485 데이터 링크에서 보고된 간헐적인 오류 없이 접촉 저항이 3.5mΩ 이하(초기 사양 3mΩ)로 유지되었습니다.
또 다른 사례: 동남아시아의 해안 터널 LED 조명 프로젝트에서는 M16 시리즈 플라스틱 방수 커넥터의 하이브리드 2+4핀 변형을 배포하여 단일 케이블 연결로 10A 전력 공급과 DALI 조광 신호를 결합했습니다. 계약자는 설치 속도가 40% 더 빨라지고 별도의 신호 도관을 제거했다고 보고했습니다. 22개월 동안 장마비와 조수 습도가 지속된 후에는 커넥터 교체가 필요하지 않았습니다. 이는 12개월 이내에 커넥터의 30%가 녹색 산화를 보인 이전 금속 사양 프로젝트와 대조적입니다.
| 구성 | 전압 정격 | 현재 등급(접점당) | 와이어 단면(mm²) | 일반적인 응용 |
| 2핀 | 250V | 15A | 0.75–1.5 | 고전력 LED 드라이버, 펌프 |
| 3핀 | 250V | 15A | 0.75–1.5 | 3상 AC 모터(소형) |
| 4핀 | 250V | 10A | 0.5~1.0 | DC 전원 + 접지 |
| 5핀 | 250V | 10A | 0.5~1.0 | 전력 + 보조 감지 |
| 6핀 | 125V | 5A | 0.25–0.5 | 다중 센서 어레이 |
| 7핀 | 50V | 5A | 0.25–0.5 | 제어판 |
| 8핀 | 50V | 5A | 0.25–0.5 | I/O 모듈 |
| 2+4 하이브리드 | 250V+50V | 10A(전원) + 3A(신호) | 1.5 / 0.5 | 스마트 조명(DALI/DMX/0-10V) |
작동 온도:-40°C ~ +105°C
보호 등급:IP67 / IP68(결합)
하우징 재질:고온 열가소성
연락처 자료:금도금 구리 합금
접촉 저항:3mΩ 이하
짝짓기 주기:≥500
가연성 등급:UL 94 V-0
모든 재료 RoHS 준수
| 측면 | 리유니언 M16 시리즈 플라스틱 | 프리미엄 플라스틱 브랜드(예: 바인더, 레모) | 금속 M16 커넥터(예: Amphen, TE) |
| 무게 대 금속 | 60% 더 가벼워짐 | 유사함(50~60% 더 가벼움) | 무거움 - 케이블 글랜드에 스트레스를 가함 |
| 가격(볼륨 500개) | 1×(기준선) | 2~3배 더 높음 | 3~4배 더 높음 |
| 하이브리드 2+4 전원+신호 | 표준 기성품 | 맞춤 주문만 가능 | 맞춤 주문만 가능 |
| IP67 배치 침수 테스트 | 모든 배치(기록 유지) | 일괄 샘플링 | 일괄 샘플링 |
| 100% 전기 테스트 | 모든 단위(테스트 보고서 옵션 포함) | 샘플 기반 | 샘플 기반 |
| 리드타임(500개) | 15~20일 | 4~6주 | 4~8주 |
| 사용자 정의 MOQ | 100개 | 500+ | 500+ |
| 인증 | ISO 9001, 14001, 13485, UL | 보통 9001만 | 보통 9001/TS |
엔지니어링 결론은 명확합니다. Reunion의 M16 시리즈 플라스틱 방수 커넥터는 금속의 무게 저하나 고장 모드 없이 대량 조달에 적합한 비용 구조로 고급 플라스틱의 부식 방지 수명을 제공합니다.
Reunion의 품질 시스템은 매년 제3자 등록기관에 의해 감사를 받습니다. 당사는 다음과 같은 활성 인증 번호를 게시합니다(당사 웹사이트에서 다운로드 가능).
| 인증 | 범위 |
| ISO 9001:2015 | 디자인, 생산, 판매 후 |
| ISO 14001:2015 | 환경경영(폐기물감소, 지속가능한 성형) |
| ISO 13485:2016 | 의료기기 품질 - M16 시리즈를 사용하는 진단/모니터링 장비에 적용 가능 |
예. 접점 레이아웃은 물리적 장벽(성형 절연 벽)과 4.5mm(전력-신호)의 중심 간 간격으로 전원과 신호 핀을 분리합니다. 이는 IEC 60664-1에 따른 250V/50V 혼합 회로에 대한 연면거리 요구 사항을 초과합니다. 내부 EMC 사전 스캔에서 1MHz에서의 누화는 < -60dB였습니다. 하이브리드 M16 시리즈 플라스틱 방수 커넥터는 이미 현장에서 25,000개 이상의 장치를 갖춘 상업용 DALI 기반 가로등 프로젝트에 배포되었습니다(2025~2026년 설치).
Reunion은 하우징 균열, 나사산 벗겨짐(지정 토크 하에서), IP67 조건 하의 밀봉 실패에 대해 1년 제한 보증을 제공합니다. 단, 설치 지침을 준수해야 합니다. 부식 관련 클레임(녹/산화)의 경우 PA66은 본질적으로 부식되지 않으므로 하우징 재료에 대해 무조건 보증이 적용됩니다. 보증 청구는 승인된 유통업체 및 OEM 계정에 대한 교차 배송 사전 교체 프로그램을 통해 처리됩니다.
예. DHL/FedEx를 통해 다음 영업일 배송을 위해 모든 핀 구성(2+4 하이브리드 포함)의 샘플 재고를 유지하고 있습니다. 샘플 가격에는 전용 테스트 보고서 패키지(해당 배치에 따른 염수 분무, 방수 및 접촉 저항 측정)가 포함됩니다. 표준 샘플의 MOQ는 1개입니다. 맞춤형 케이블 어셈블리 또는 종단 변형의 경우 샘플 리드 타임은 10~15일입니다.
