M12 시리즈 산업용 센서 커넥터가 안정적인 스마트 팩토리 연결에 필수적인 이유

현대 자동화 시스템은 센서, 컨트롤러, 기계 및 통신 네트워크 간의 안정적인 연결에 의존합니다.재결합'에스M12 시리즈 산업용 센서 커넥터산업용 감지 및 자동화 애플리케이션을 위한 표준화된 12mm 스레드 인터페이스, IP67 보호, 다중 핀 구성 및 안정적인 신호 전송을 결합하여 이러한 까다로운 환경을 위해 설계되었습니다.

M12 커넥터는 컴팩트한 크기, 기계적 보안, 환경 보호 및 전기적 성능의 균형을 유지하므로 산업용 센서의 실용적인 연결 표준이 되었습니다. 근접 센서와 광전 센서부터 압력, 온도, IO-Link 장치에 이르는 애플리케이션의 경우 올바른 M12 구성을 선택하면 시스템 안정성에 직접적인 영향을 미칠 수 있습니다. Reunion은 2~17핀 구성, A 코딩 옵션, 차폐 또는 비차폐 설계, 금도금 황동 접점 및 맞춤형 케이블 어셈블리를 갖춘 M12 센서 커넥터 솔루션을 제공합니다. IP67 보호, 100% 전기 테스트 및 DIN EN 61076-2-101 준수를 갖춘 커넥터 제품군은 까다로운 공장 환경, 포장 장비, 자동차 전자 장치, 식품 가공 기계 및 기타 산업 자동화 시스템에 적합합니다.

목차

1. M12 시리즈 산업용 센서 커넥터란 무엇입니까?
2. M12 커넥터가 산업 자동화에 널리 사용되는 이유는 무엇입니까?
3. 엔지니어가 찾아야 할 주요 기능은 무엇입니까?
4. M12 커넥터 기술 사양 개요
5. M12 센서 커넥터는 일반적으로 어디에 사용됩니까?
6. 올바른 M12 센서 커넥터를 어떻게 선택해야 합니까?
7. 재결합의 M12 솔루션을 실용적인 선택으로 만드는 이유는 무엇입니까?
8. 자주 묻는 질문
9. 결론

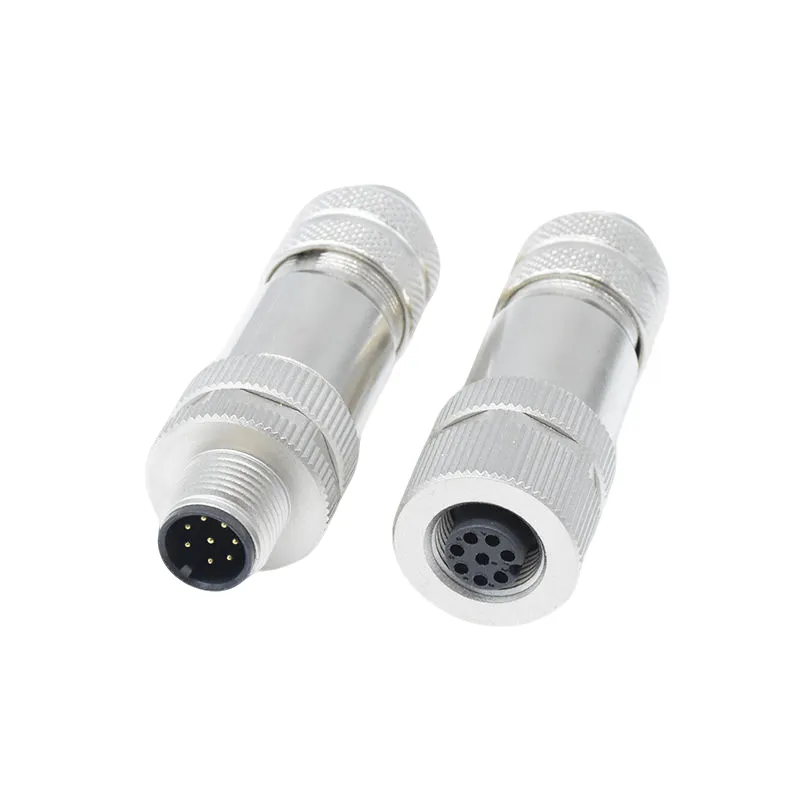

M12 시리즈 산업용 센서 커넥터란 무엇입니까?

M12 커넥터는 산업용 센서와 자동화 구성 요소를 연결하는 데 일반적으로 사용되는 공칭 12mm 인터페이스를 갖춘 소형 원형 커넥터입니다. 나사형 커플링 메커니즘은 기존의 많은 플러그 앤 소켓 설계보다 진동에 덜 취약한 안전한 연결을 생성합니다.

그만큼M12 시리즈 산업용 센서 커넥터A-코드 구성은 일반적인 산업용 감지 기능을 지원하기 때문에 특히 센서 애플리케이션과 관련이 있습니다. 핀 수와 전기 설계에 따라 M12 연결은 전원, 개별 신호, 아날로그 신호 또는 디지털 통신을 전송할 수 있습니다.

재결합의 M12 계열은 DIN EN 61076-2-101에 따라 설계되었으며 2핀 ~ 17핀 구성으로 제공됩니다. 제품군에는 차폐 버전과 비차폐 버전, 다양한 종단 방법, 다양한 장비 레이아웃을 위한 케이블 어셈블리도 포함됩니다.

M12 커넥터가 산업 자동화에 널리 사용되는 이유는 무엇입니까?

산업용 센서는 진동, 먼지, 습기, 오일, 화학 물질 및 반복적인 기계적 움직임이 불가피한 환경에서 자주 작동합니다. 이러한 상황에서 사용되는 커넥터는 단순히 전기 신호를 전송하는 것 이상의 역할을 해야 합니다.

1. 안전한 스레드 연결

나사형 커플링 메커니즘은 움직이는 기계, 컨베이어, 로봇 장비 및 생산 라인에 센서를 설치할 때 안정적인 결합을 유지하는 데 도움이 됩니다. 이렇게 하면 진동으로 인해 간헐적으로 연결될 가능성이 줄어듭니다.

2. 컴팩트한 산업 디자인

12mm 폼 팩터는 설치 공간과 연결 기능 간의 유용한 균형을 제공합니다. 엔지니어는 대형 커넥터를 사용하지 않고도 비교적 소형 기계 구조에 센서를 통합할 수 있습니다.

3. 환경 보호

결합 상태의 IP67 보호는 먼지와 일시적인 물 침수로부터 연결을 보호하는 데 도움이 됩니다. 따라서 세척 구역, 실외 장비 및 미립자가 많은 생산 환경에 적합한 M12 구성이 유용합니다.

4. 지능형 센서 지원

산업 자동화는 점점 더 연결된 센서와 실시간 진단으로 전환되고 있습니다. 적절한 4핀 M12 구성은 IO-Link 통신을 지원하므로 센서 데이터와 진단 정보가 동일한 연결 인프라를 통해 이동할 수 있습니다.

엔지니어가 찾아야 할 주요 기능은 무엇입니까?

모든 M12 커넥터가 동일한 것은 아닙니다. 산업용 감지 시스템용 커넥터를 지정할 때 엔지니어는 전기 성능, 환경 보호, 기계적 구조 및 의도한 센서와의 호환성을 평가해야 합니다.

• A 코딩된 인터페이스:산업용 센서 애플리케이션을 위한 일반적인 구성입니다.
• 2~17핀 옵션:커넥터가 단순하고 보다 복잡한 신호 요구 사항을 수용할 수 있도록 합니다.
• IP67 보호:올바르게 결합되면 까다로운 공장 및 실외 환경에 적합합니다.
• 금도금 접점:금도금된 황동 접점은 낮은 접촉 저항과 내식성을 유지하는 데 도움이 됩니다.
• 차폐 버전:전자기 간섭이 아날로그 또는 디지털 신호에 영향을 미칠 수 있는 애플리케이션에 유용합니다.
• PUR 케이블 옵션:오일, 절삭유, 화학물질이 포함된 환경이나 이동이 잦은 환경에 적합합니다.
• 다양한 종료 방법:납땜, 딥 납땜, 압착 및 플라잉 리드 구성은 다양한 설치 요구 사항을 지원합니다.

스마트 감지 애플리케이션의 경우 차폐, 케이블 구성, 접촉 품질 및 신호 무결성이 특히 중요합니다. 실제 작동 환경에 따라 이러한 특성을 선택하면 연결 관련 오류를 줄이는 데 도움이 될 수 있습니다.

M12 커넥터 기술 사양 개요

다음 사양은 Reunion의 A 코드 M12 센서 커넥터 제품군의 대표적인 전기 및 기계적 매개변수를 요약합니다.

일반 사양에는 -25°C ~ +85°C의 작동 온도 범위, 결합 시 IP67 보호, 최소 100회 결합 주기, 48시간 염분무 저항 등이 포함됩니다. 커넥터는 PA66 절연체와 금도금된 황동 접점을 사용합니다. 재료는 RoHS를 준수하며 생산 단위는 배송 전에 전기 테스트를 거칩니다.

M12 센서 커넥터는 일반적으로 어디에 사용됩니까?

컴팩트한 구조, 나사형 잠금, 환경적 밀봉 및 유연한 핀 구성의 조합으로 M12 연결은 광범위한 자동화 애플리케이션에 적합합니다.

공장 자동화

근접 센서, 광전 센서, 리미트 스위치 및 기타 기계 센서는 M12 연결을 사용하여 감지 신호를 PLC 및 제어 시스템에 전달할 수 있습니다.

자동차 제조

자동차 생산 라인에는 높은 수준의 진동, 자동화된 자재 처리 및 광범위한 센서 네트워크가 포함되는 경우가 많습니다. 기계적으로 안전한 커넥터는 지속적인 작동 전반에 걸쳐 안정적인 연결을 유지하는 데 도움이 될 수 있습니다.

포장 기계

포장 장비는 제품, 위치, 용기 및 기계 상태의 정확한 감지에 달려 있습니다. M12 센서 연결은 센서와 자동화 제어 시스템 간의 배선을 단순화할 수 있습니다.

식품 가공

세척 환경에는 적절한 환경 보호 기능을 갖춘 커넥터가 필요합니다. 전체 설치가 적절하게 설계되고 유지 관리된다면 먼지 및 습기 저항이 필요한 경우 IP67 등급 M12 연결을 고려할 수 있습니다.

스마트 제조 및 IO-Link

IO-Link 지원 센서는 기존 감지 신호 외에도 프로세스 데이터 및 진단을 제공할 수 있습니다. 적절한 차폐형 4핀 M12 구성은 연결된 장치에 실용적인 인터페이스를 제공할 수 있습니다.

올바른 M12 센서 커넥터를 어떻게 선택해야 합니까?

M12 커넥터 선택은 단순히 가장 저렴한 옵션을 선택하는 것이 아니라 센서의 전기적 및 기계적 요구 사항부터 시작해야 합니다.

1. 핀 수를 확인하세요.필요한 전원, 신호, 통신 및 보조 연결 수를 결정합니다.
2. 전압 및 전류 요구사항을 확인하세요.선택한 구성이 애플리케이션에 충분한 전기 용량을 제공하는지 확인하십시오.
3. 코딩 유형을 선택하세요.A-코드 M12 커넥터는 일반적으로 센서 및 액추에이터 애플리케이션과 연결됩니다.
4. 환경 조건을 평가합니다.물, 먼지, 기름, 화학 물질, 온도, 진동 및 실외 노출을 고려하십시오.
5. 차폐가 필요한지 여부를 결정합니다.차폐 버전은 EMI에 민감한 아날로그 및 디지털 통신 애플리케이션에 유리할 수 있습니다.
6. 적절한 케이블을 선택하십시오.PUR은 까다로운 산업 환경에 유리할 수 있는 반면 PVC는 덜 공격적인 응용 분야에 적합할 수 있습니다.
7. 커넥터 방향을 지정합니다.직선 및 직각 설계는 케이블 라우팅 및 사용 가능한 설치 공간을 최적화하는 데 도움이 됩니다.

IO-Link 애플리케이션의 경우 4핀 A 코딩 구성이 일반적인 선택입니다. 케이블 연결, 전자기 조건 또는 기계 움직임이 요구되는 경우 케이블 구성 및 차폐를 커넥터 자체와 함께 평가해야 합니다.

재결합의 M12 솔루션을 실용적인 선택으로 만드는 이유는 무엇입니까?

재결합은 통합 생산 프로세스 내에서 커넥터 제조, 케이블 처리, 조립 및 전기 테스트를 결합합니다. 이 접근 방식을 통해 정밀 가공 및 선택적 도금부터 사출 성형 및 최종 검사에 이르기까지 중요한 제조 단계를 더욱 효과적으로 제어할 수 있습니다.

이 회사의 M12 커넥터 생산에는 자동화된 조립과 연속성, 절연 저항 및 유전체 내구성을 다루는 100% 전기 검증이 포함됩니다. 배치 환경 테스트는 IP67 밀봉 및 염수분무 저항성과 같은 매개변수에도 사용됩니다.

OEM 및 시스템 통합업체의 경우 맞춤화가 커넥터 본체 이상으로 확장될 수 있습니다. 사용 가능한 옵션은 다음과 같습니다.

• 2~17핀 구성
• 0.2m ~ 20m의 맞춤형 케이블 길이
• PUR 또는 PVC 케이블 재킷
• 직선 또는 직각 구성
• 패널 장착 또는 케이블 장착 설계
• 차폐 또는 비차폐 구조
• 납땜, 압착, 딥 납땜 또는 플라잉 리드 종단
• 맞춤형 케이블 마킹 및 포장

공급업체를 평가하는 구매자의 경우 품질 시스템과 추적성은 커넥터의 물리적 사양만큼 중요할 수 있습니다. Reunion은 자사의 생산이 ISO 9001, ISO 14001 및 ISO 13485 관리 시스템에 따라 RoHS 준수 자료 및 보관된 검사 문서를 통해 운영된다고 밝혔습니다.

자주 묻는 질문

1. M12 시리즈 산업용 센서 커넥터는 주로 어떤 용도로 사용되나요?

M12 센서 커넥터는 주로 산업용 센서를 제어 시스템, PLC, I/O 모듈 및 자동화 장비와 연결하는 데 사용됩니다. 일반적인 응용 분야에는 근접 센서, 광전 센서, 압력 센서, 온도 센서 및 IO-Link 장치가 포함됩니다.

2. IO-Link에는 어떤 M12 구성이 일반적으로 사용됩니까?

4핀 A 코드 M12 구성은 일반적으로 IO-Link 센서 애플리케이션에 사용됩니다. 일반적인 배열은 전원 연결과 C/Q 통신 라인을 제공합니다. 전자기 간섭이나 긴 케이블 길이가 우려되는 경우 차폐 버전과 적절한 산업용 케이블 구조를 선택할 수 있습니다.

3. M12 커넥터는 전원과 데이터를 모두 전송할 수 있습니까?

예. 핀 구성 및 애플리케이션에 따라 M12 연결은 전원과 신호 또는 통신 기능을 모두 전달할 수 있습니다. 예를 들어, 4핀 구성은 전원 및 IO-Link 데이터를 지원할 수 있고, 핀 수가 더 많은 버전은 추가 신호를 수용할 수 있습니다.

4. M12 커넥터는 습하거나 먼지가 많은 산업 환경에 적합합니까?

적절하게 설계되고 올바르게 결합된 M12 커넥터는 강력한 환경 보호 기능을 제공할 수 있습니다. Reunion의 센서 커넥터 제품군은 결합 상태에서 IP67 등급을 획득하여 먼지가 많고 습기가 많은 실외 및 세척 관련 응용 제품에 적합합니다. 전체 설치는 항상 실제 환경 조건에 대해 평가되어야 합니다.

5. 맞춤형 M12 어셈블리에는 어떤 케이블 옵션을 사용할 수 있습니까?

맞춤형 어셈블리는 다양한 케이블 길이, PUR 또는 PVC 재킷, 직선 또는 직각 커넥터 구성, 차폐 옵션, 단일 종단 또는 이중 종단 케이블 어셈블리와 함께 제공될 수 있습니다. 이를 통해 다양한 기계 레이아웃과 센서 설치 요구 사항에 맞게 연결을 조정할 수 있습니다.

결론

안정적인 센서 네트워크는 안정적인 물리적 연결에서 시작됩니다. 적합한 M12 커넥터는 안전한 기계적 결합, 환경 보호, 낮은 접촉 저항, 유연한 신호 용량 및 최신 자동화 아키텍처와의 호환성을 제공할 수 있습니다. 다중 핀 구성, 차폐 옵션, IP67 보호 및 맞춤형 케이블 조립품을 갖춘 Reunion의 M12 솔루션은 광범위한 산업 감지 요구 사항을 지원할 수 있습니다. 새로운 센서 시스템을 계획하거나 기존 산업용 커넥터를 교체하려는 경우 M12 시리즈 산업용 센서 커넥터 및저희에게 연락주세요기술 안내, 맞춤형 사양, 애플리케이션 중심 견적을 제공합니다.
