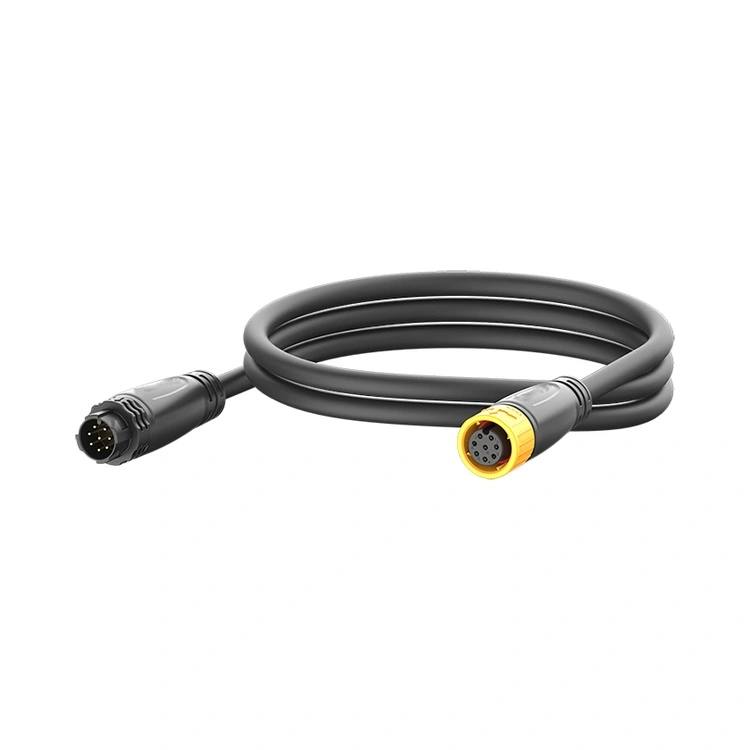

모든 데이터는 샘플 기반 AQL이 아닌 100% 공장 전기 테스트를 통해 검증되었습니다. 모든 단일 장치는 배송 전에 테스트됩니다.

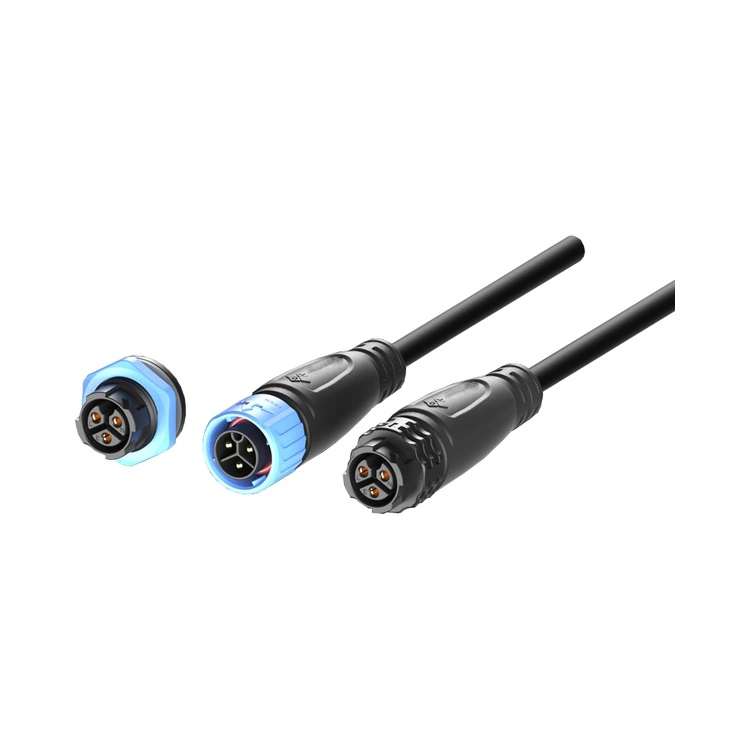

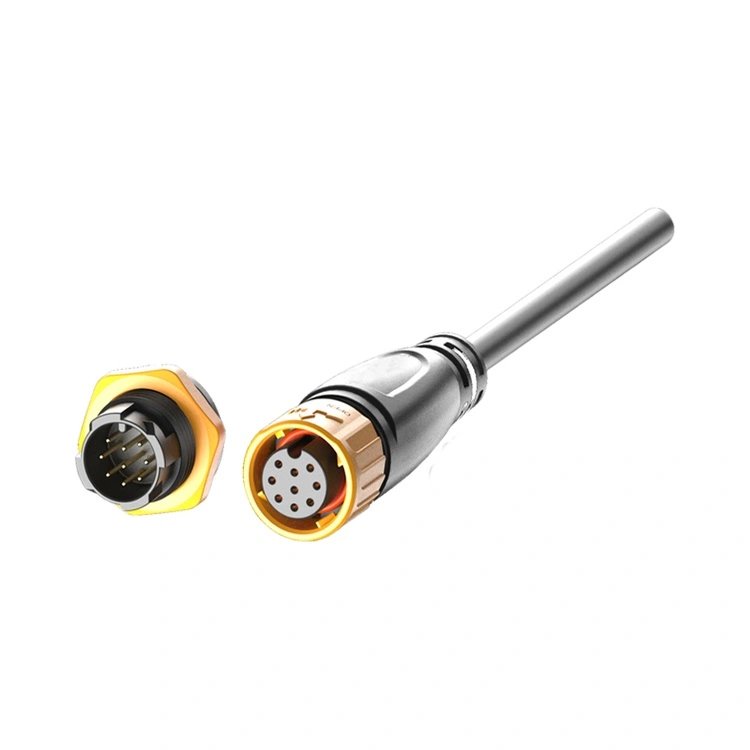

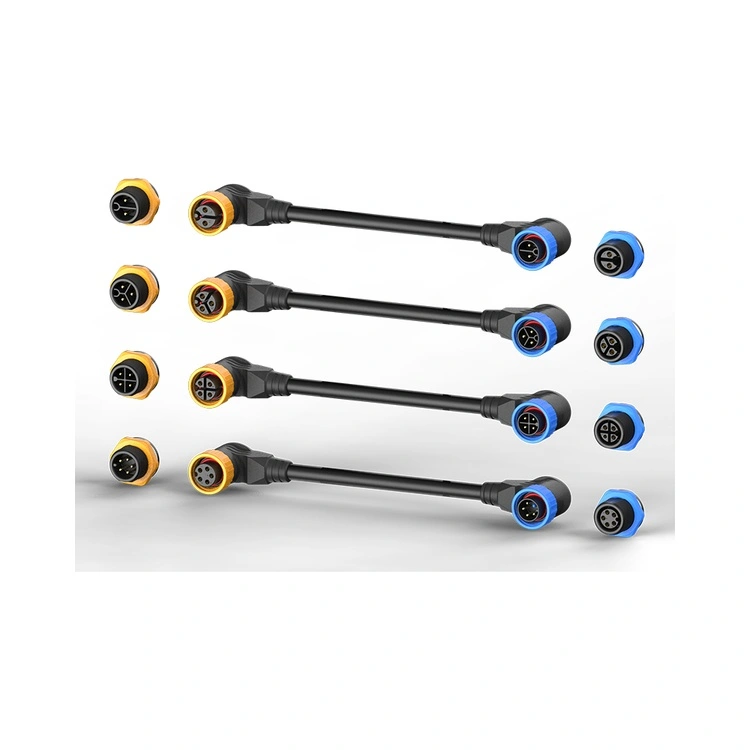

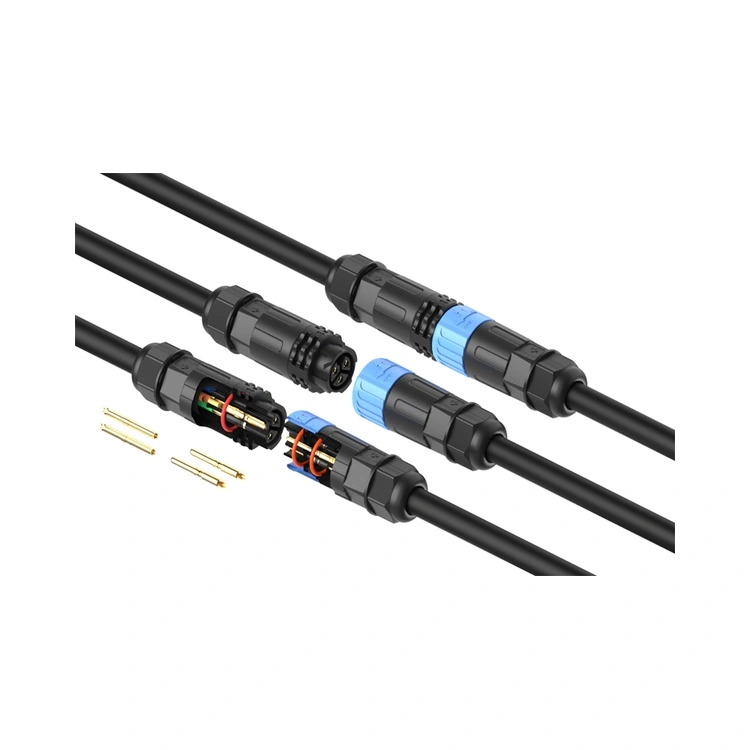

| 매개변수 | 2핀 | 3핀 | 4핀 | 5핀 | 6핀 | 7핀 | 8핀 | 9핀 |
| 전압 정격 | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 50V |
| 현재 등급 | 20A | 20A | 15A | 15A | 10A | 5A | 5A | 5A |
| 와이어 단면(mm²) | 0.75–2.5 | 0.75–2.5 | 0.5~2.0 | 0.5~2.0 | 0.25~0.75 | 0.25–0.5 | 0.25–0.5 | 0.25–2.5 |
| 매개변수 | 가치/세부사항 |
| 작동 온도 | -40°C ~ +105°C |
| 보호등급 | IP67 / IP68(결합) – 1m 깊이에서 30분간 일괄 침수 테스트 |
| 하우징 재질 | PA66 |
| 접촉 재료 | 금도금 황동 |
| 접촉 저항 | 3mΩ 이하 |
| 짝짓기 주기 | ≥500 |
| 가연성 등급 | UL 94 V-0 |
| 환경 준수 | 100% RoHS 준수, 도달 범위 |
| 특징 | 혜택 | 검증 증거 |
| PA66 하우징 | 녹 없음, 산화 없음 - 염수 분무(ASTM B117) 및 화학적 세척 환경에서 입증되었습니다. | 우수한 내식성 |
| 최대 60% 무게 감소 | 패널, 케이블, 로봇 팔의 구조적 하중을 줄여 설치를 단순화하고 운송 비용을 낮춥니다. | 유사한 황동 쉘 커넥터에 대한 대량 비교 데이터를 이용할 수 있습니다. |
| IP67 방수 | 1m 깊이에서 30분간 연속 침수를 견딥니다. | 배치 샘플링 침수 테스트. |
| 2~9핀 구성 | 선택 2,3,4,5,6,7,8,9핀 | 표준 기성품 및 맞춤형 접점 로딩 옵션. |
| 금도금 황동 접점 | 낮은 접촉 저항(3mΩ 이하) 및 부식 방지 기능 - 습하고 염분이 많은 공기에서도 성능을 유지합니다. | 모든 생산 로트에서 XRF로 검증된 도금 두께. |
| 스레드 잠금 | 진동 방지 결합 - 기계 이동, 열 순환 및 크레인 작동으로 인한 느슨해짐을 방지합니다. | 일관된 토크 유지로 500회 이상의 일반 결합에 대한 사이클 테스트를 거쳤습니다. |
인증 – 규정 준수 파일에 사용할 수 있는 스캔 원본
| 인증 | 범위/적용성 |
| ISO 9001:2015 | 품질 관리 – 설계, 생산 및 애프터 서비스. |
| ISO 14001:2015 | 환경 관리 – 제3자가 검증한 폐기물 감소 및 지속 가능한 관행. |
| ISO 13485:2016 | 의료 기기 품질 관리 - LED 시스템이 진단 또는 수술용 조명 부스에 통합되는 경우 적용 가능합니다. |
| UL 인정 | 북미 전기 시장에 대한 부품 수준 안전 인증입니다. |
| RoHS 및 도달 범위 | 배치별로 전체 SVHC(고위험 우려 물질) 신고가 제공됩니다. |

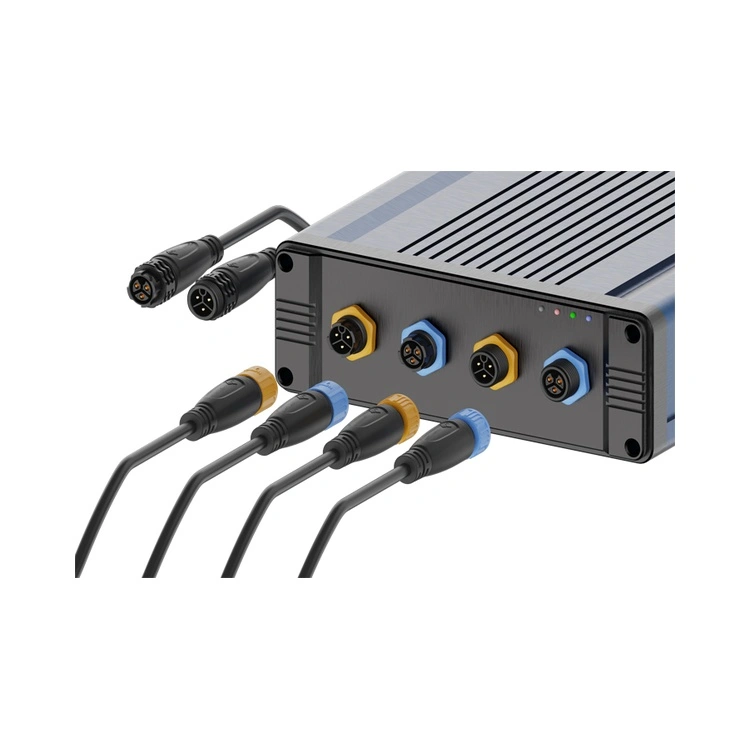

M16은 최대 15A(24V에서 480W)까지 처리합니다. 500W+ 고정 장치의 경우 또는 단일 커넥터를 통해 두 개의 고정 장치를 데이지 체인으로 연결하려는 경우 M20 시리즈 LED 조명 커넥터는 더 넓은 접촉 표면적과 함께 20A 연속 정격을 제공하여 I²R 가열을 크게 줄입니다. 또한 M20의 더 큰 쉘은 더 두꺼운 케이블 절연을 수용하며 이는 전압 강하를 완화하기 위해 긴 케이블을 연결하는 데 중요합니다. 애플리케이션에 접점당 20A 이상이 필요한 경우 M25 시리즈를 참조하세요.
IP67/IP68 밀봉을 달성하고 유지하기 위해 Reunion에서는 다음을 권장합니다.
결합 토크: O-링이 패널 표면에 닿을 때까지 커플링 너트를 손으로 조인 다음 토크 렌치를 사용하여 1.0~1.2Nm의 토크를 추가로 적용합니다. 1.5Nm를 초과하지 마십시오. 과도한 토크는 열가소성 절연체에 압력을 가하여 미세 균열을 일으킬 수 있습니다.
O-링 검사: 예방 유지 관리 중에 변형, 균열 또는 경화가 눈에 띄는 경우 O-링을 교체하십시오.
교체 일정: 실외 조명 설치의 경우 24~36개월마다 O-링을 교체하세요.
Reunion은 모든 생산 배송과 함께 자세한 토크 설정 카드를 제공합니다. 중요한 인프라 프로젝트의 경우 공장에서 토크가 적용된 커넥터가 포함된 사전 조립된 케이블 하네스를 제공하여 설치 시간을 절약하고 토크 관련 오류를 제거합니다.
