그만큼Reunion M20 시리즈 플라스틱 방수 커넥터 가볍고 안정적인 성능을 제공하는 PA66 하우징과 IP67/IP68 방수 및 최대 20A 등급의 금도금 황동 접점을 결합하여 세 가지를 모두 제공합니다. Reunion의 ISO 인증 시설에서 자체 설계 및 제조된 이 커넥터 제품군은 장비 제조업체, 시스템 통합업체 및 유지 관리 엔지니어에게 염수 분무, 화학 및 고습 환경에서 녹슬기 쉬운 금속 상호 연결에 대한 검증된 대안을 제공합니다.
Reunion은 무역 회사가 아닙니다. 우리는 15년 이상의 정밀 성형 및 접점 엔지니어링 경험을 보유한 수직 통합 제조업체입니다. 우리의 각 배치M20 시리즈 플라스틱 방수 커넥터100% 전기 테스트 및 방수 테스트를 거쳤으며 완전한 추적성을 위해 테스트 기록이 유지됩니다. Reunion을 지정하면 ISO 9001:2015, ISO 14001:2015, ISO 13485:2016 및 UL 인증을 바탕으로 수지 건조부터 최종 조립까지 품질을 관리하는 파트너를 지정하게 됩니다.
그만큼Reunion M20 시리즈 플라스틱 방수 커넥터 상당한 전력 공급(접점당 최대 20A)과 환경 탄력성을 모두 요구하는 애플리케이션을 위해 설계된 스레드형 원형 상호 연결입니다. 20mm 커플링 인터페이스는 페인트, 도금, 부식이 없는 모든 RAL/Pantone 색상으로 직접 구성 및 성형된 고강도 PA66 열가소성 하우징을 갖추고 있습니다. 하우징은 본질적으로 녹 방지 및 산화 방지 기능을 갖추고 있으며 열 변형 온도가 200°C를 초과하여 -40°C ~ +105°C에서 안정적인 성능을 보장합니다.

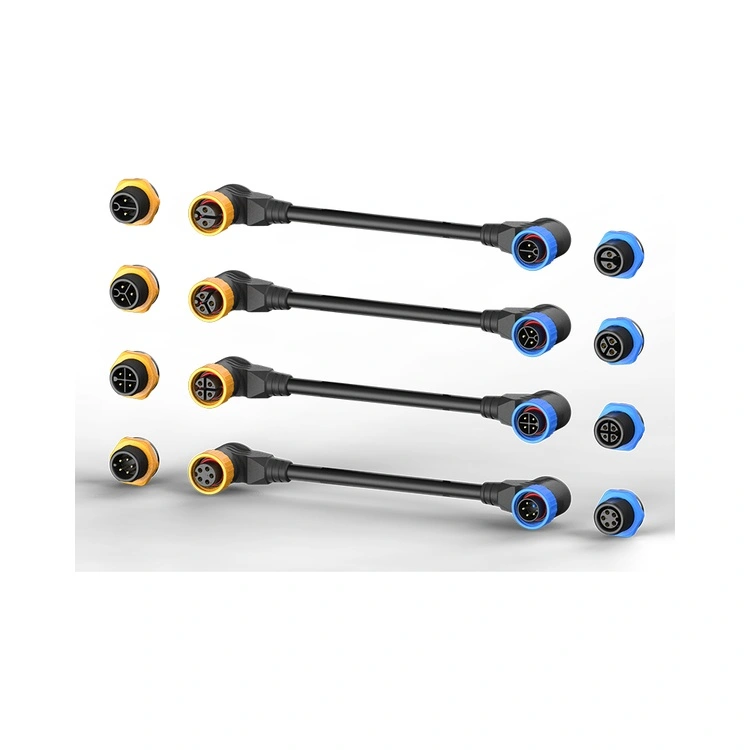

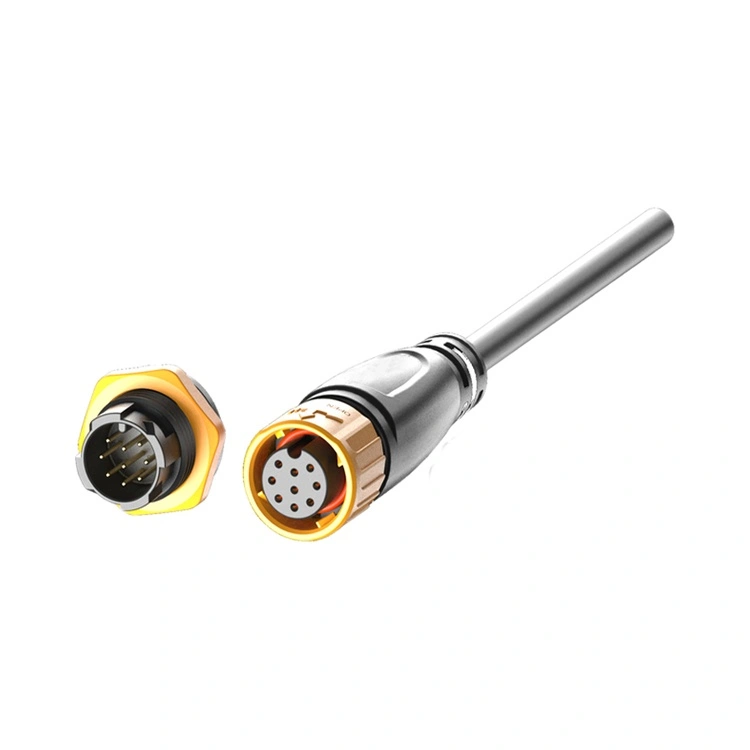

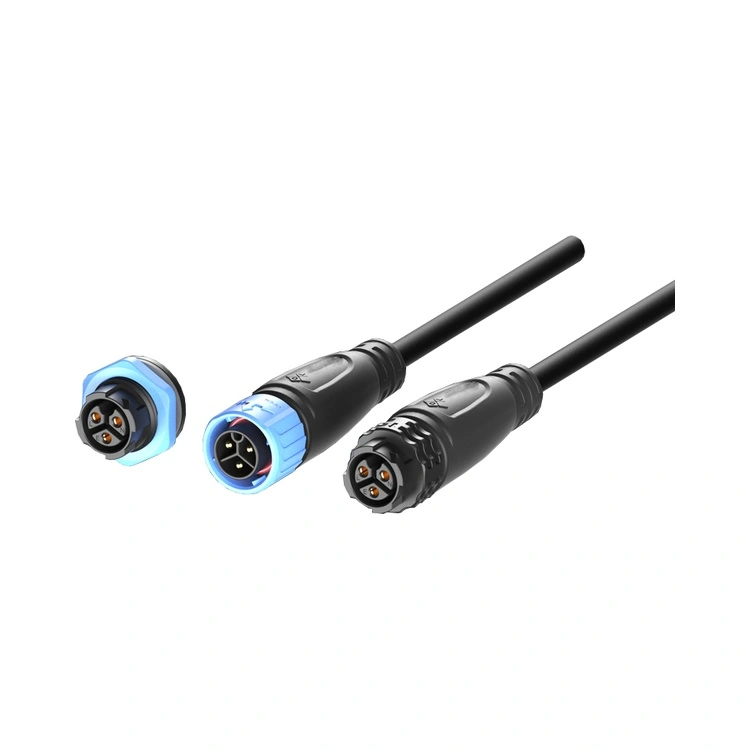

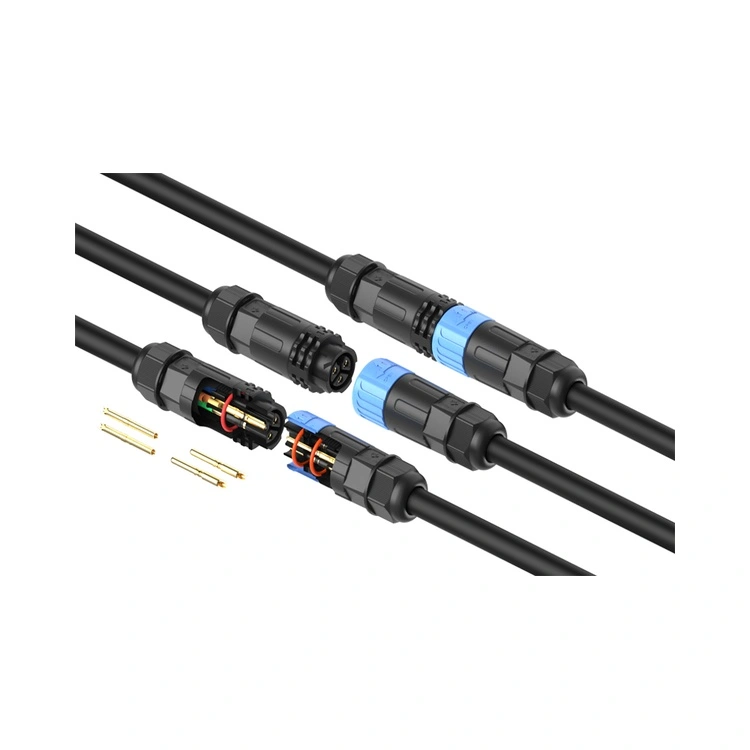

커넥터는 2~9핀 전원 구성으로 제공되며 최대 전류 지원은 20A이며 커넥터는 패널 유형, 케이블 유형 및 조립 유형 옵션으로 제공됩니다. 우리는 귀하를 위해 전체 와이어링 하니스 구성 요소 세트를 맞춤화할 수 있습니다. 와이어링 하니스 부품을 직접 처리할 수도 있습니다.
| 특징 | 혜택 | 검증 증거 |
| PA66 하우징 | 녹 없음, 산화 없음 - 염수 분무(ASTM B117) 및 화학적 세척 환경에서 입증되었습니다. | 우수한 내식성 |
| 최대 60% 무게 감소 | 패널, 케이블, 로봇 팔의 구조적 하중을 줄여 설치를 단순화하고 운송 비용을 낮춥니다. | 유사한 황동 쉘 커넥터에 대한 대량 비교 데이터를 이용할 수 있습니다. |
| IP67 방수 | 1m 깊이에서 30분간 연속 침수를 견딥니다. | 배치 샘플링 침수 테스트. |
| 2~9핀 구성 | 선택 2,3,4,5,6,7,8,9핀 | 표준 기성품 및 맞춤형 접점 로딩 옵션. |
| 금도금 황동 접점 | 낮은 접촉 저항(3mΩ 이하) 및 부식 방지 기능 - 습하고 염분이 많은 공기에서도 성능을 유지합니다. | 모든 생산 로트에서 XRF로 검증된 도금 두께. |
| 스레드 잠금 | 진동 방지 결합 - 기계 이동, 열 순환 및 크레인 작동으로 인한 느슨해짐을 방지합니다. | 일관된 토크 유지로 500회 이상의 일반 결합에 대한 사이클 테스트를 거쳤습니다. |
| 매개변수 | 2핀 | 3핀 | 4핀 | 5핀 | 6핀 | 7핀 | 8핀 | 9핀 |
| 전압 정격 | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 50V |
| 현재 등급 | 20A | 20A | 15A | 15A | 10A | 5A | 5A | 5A |
| 와이어 단면(mm²) | 0.75–2.5 | 0.75–2.5 | 0.5~2.0 | 0.5~2.0 | 0.25~0.75 | 0.25–0.5 | 0.25–0.5 | 0.25–2.5 |
| 사양 | 세부 사항 |
| 작동 온도 | -40°C ~ +105°C |
| 보호 등급(결합) | IP67 / IP68 (1분, 30분) |
| 하우징 재질 | PA66 |
| 접촉 재료 | 금도금 황동 |
| 접촉 저항 | 3mΩ 이하 |
| 짝짓기 주기 | ≥500 |
| 무게 | 동등한 황동 커넥터보다 ~60% 더 가볍습니다. |
| 규정 준수 | RoHS 규제, REACH, UL |
Reunion은 다음을 위한 완전히 통합된 생산 라인을 운영합니다.M20 시리즈 플라스틱 방수 커넥터, 모든 장치가 게시된 사양을 충족하는지 확인합니다. 우리의 프로세스에는 다음이 포함됩니다.
재료 건조– PA66은 수분 관련 성형 결함을 제거하기 위해 정밀 건조되었습니다.
사출 성형– ±0.02mm 공차 제어 기능을 갖춘 자동화된 프레스; 레진에 직접 컬러 안료를 첨가하여 2차 페인팅이 필요하지 않습니다.
접촉 스탬핑 및 도금– 구리 합금의 고속 스탬핑; 선택적 금도금 .
케이블 가공– 자동화된 절단, 스트리핑 및 주석 도금을 갖춘 사내 PUR/PVC 압출; 0.1m에서 20m까지 맞춤형 길이.
집회– 토크 제어식 고정 기능을 갖춘 반자동 라인(커플링 토크 1.0~1.2Nm).
전기 테스트– 연속성, 절연저항(≥5000MΩ), 절연내력을 100% 검증합니다.
환경 샘플링– IP68 침수, UV 안정성(ASTM G155) 및 열주기를 위한 일괄 샘플링.
포장– 건조제를 사용한 정전기 방지 진공 밀봉; 추적 가능한 배치 라벨이 있는 수출 등급 상자.
Reunion의 사내 툴링 및 성형 기능을 통해 신속한 맞춤화가 가능합니다.M20 시리즈 플라스틱 방수 커넥터 초과 재고를 발생시키는 최소 주문 수량 없이
| 맞춤형 기능 | 사용 가능한 옵션 |
| 하우징 색상 | 모든 RAL 또는 Pantone - 직접 성형, 페인팅 없음 |

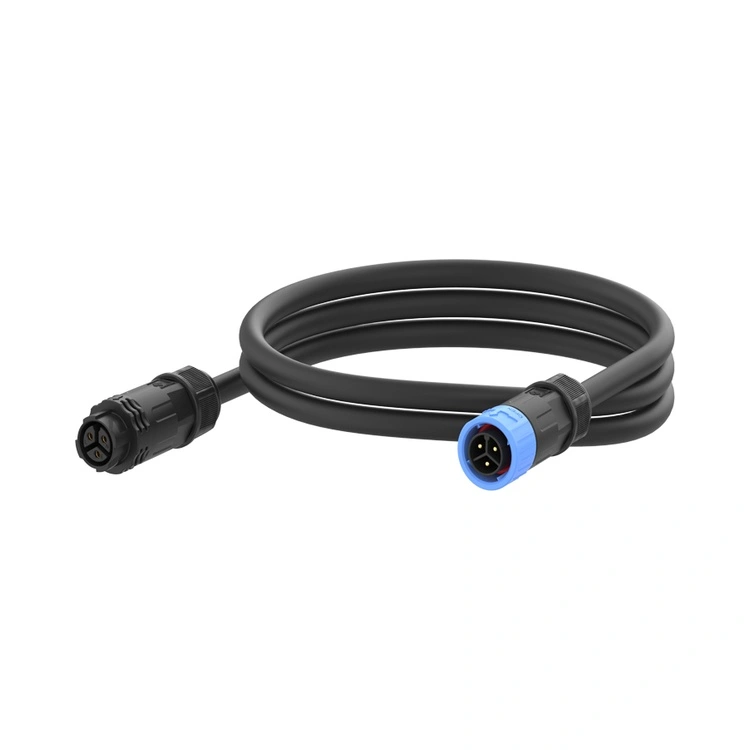

| 케이블 어셈블리 | 0.1m ~ 20m; PUR(오일/내화학성) 또는 PVC 재킷; 단일 종단 또는 이중 종단 |
| 커넥터 방향 | 직선 또는 직각 |
| 연락처 로드 중 | 2, 3, 4, 5, 6,7,8,9 핀 |
| 케이블 마킹 | 회로 ID용 맞춤형 인쇄 또는 열수축 라벨 |
| 포장 | 정전기 방지 백, 릴 또는 맞춤형 라벨이 붙은 상자 |
대규모 프로젝트의 경우 Reunion의 엔지니어링 팀은 맞춤형 인서트 레이아웃, 키잉 옵션 또는 특수 케이블 오버몰드를 공동 개발할 수 있습니다. 맞춤형 성형 색상의 리드 타임은 일반적으로 영업일 기준 15~20일입니다. 표준 구성은 영업일 기준 5~7일 내에 배송됩니다.
Reunion은 인정받는 글로벌 기관으로부터 유효한 인증을 유지하고 있습니다. 요청 시 확인 서류를 제공해드립니다.
| 인증 | 범위 |
| ISO 9001:2015 | 품질 관리 - 설계, 생산, 애프터서비스 |
| ISO 14001:2015 | 환경 관리 - 폐기물 감소 및 지속 가능한 관행 |
| ISO 13485:2016 | 의료 기기 품질 관리 – 진단/모니터링 애플리케이션용 |
| UL 인정 | 북미 시장을 위한 구성요소 수준의 안전성 |
| RoHS 및 도달 범위 | 제한 물질 준수 - EU 및 글로벌 표준 |
아니요 - 전류 정격은 하우징이 아닌 접점 시스템과 와이어 게이지에 의해 결정됩니다. PA66 소재의 열 변형 온도는 200°C를 초과하며 이는 커넥터의 -40°C ~ +105°C 작동 범위보다 훨씬 높습니다. 우리는 IEC 60512에 따른 온도 상승 테스트를 통해 모든 핀 구성을 검증합니다. 우리 연구실에서는M20 시리즈 플라스틱 방수 커넥터 금속 쉘 등가물과 동일한 한계 내에서 온도 상승을 보여줍니다. 접점당 30A를 초과하는 애플리케이션의 경우 M25 시리즈를 권장합니다.
PA66 하우징은 오일, 그리스, 알칼리 및 다양한 산에 대한 저항력이 있습니다. 특정 화학적 호환성을 위해 자세한 저항 차트를 제공합니다. 용제, 냉각수 또는 연료가 지속적으로 노출되는 환경의 경우 PUR 케이블 옵션을 권장합니다. PVC는 특정 화학적 분위기에서 성능이 저하될 수 있습니다. 우리 엔지니어링 팀은 공격적인 화학 응용 분야를 위한 무료 재료 선택 상담을 제공합니다.
예. 샘플 주문을 환영합니다. 우리는 표준 핀 구성을 갖춘 5개의 결합 쌍이 포함된 평가 키트를 제공합니다. 샘플 가격은 영업팀을 통해 확인할 수 있으며 표준 구성의 경우 샘플 리드 타임은 영업일 기준 5~7일입니다. 맞춤형 샘플의 경우 리드타임은 영업일 기준 12~17일입니다.
