외부 쉘은 고성능 열가소성 소재로 제작되었으며 내화 등급은 UL 94-V0입니다. 염수 분무 부식에 강해 실외 LED 디스플레이 및 LED 조명 장비의 방수 요구 사항은 물론 산업용 LED 디스플레이의 내산성 침식 저항과 같은 가혹한 작업 조건도 충족할 수 있습니다.

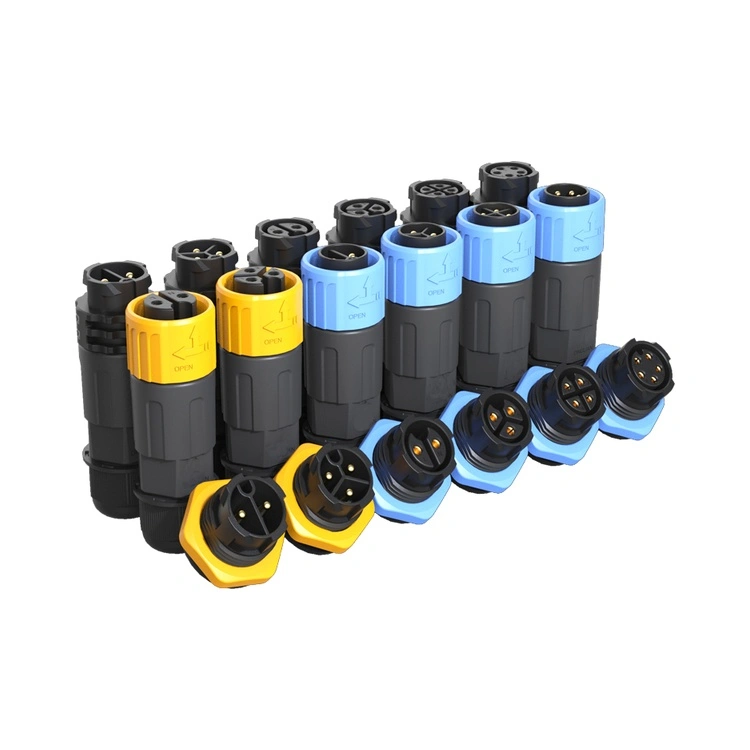

싱글홀 방식으로 설치되어 안정적이고 흠집이 없습니다. 나사식 잠금 구조가 특징이며 진동 환경에서도 견고한 연결을 유지할 수 있습니다. 2, 3, 4, 5, 6, 7, 8, 9 핀 선택이 가능하며 사용자 정의가 지원됩니다.
| 매개변수 | Reunion M20 제공 가치 | 실제로 중요한 이유 |
| 접촉저항(초기) | ≤3.0mΩ | 업계 평균보다 낮아 I²R 발열량 감소 |
| 안정적인 밀봉을 통한 결합 주기 | ≥500사이클(정격뿐만 아니라 검증됨) | 당사의 배치 테스트 기록에 따르면 500사이클 동안 밀봉 무결성이 유지되었으며 이는 유지 관리가 많은 장비에 매우 중요합니다. |
| IP67 방수 | 모든 배치: 깊이 1m × 침수 30분 | 테스트 보고서가 제공될 수 있습니다.. |
| 진동 저항 | 10~500Hz, 2g(IEC 60068-2-6) | 실제 모터 및 펌프 작동을 시뮬레이션합니다. 일시적인 연결 끊김 없이 통과되었습니다. |
| 매개변수 | 2핀 | 3핀 | 4핀 | 5핀 | 6핀 | 7핀 | 8핀 | 9핀 |
| 전압 정격 | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 50V |
| 현재 등급 | 20A | 20A | 15A | 15A | 10A | 5A | 5A | 5A |
| 와이어 단면(mm²) | 0.75–2.5 | 0.75–2.5 | 0.5~2.0 | 0.5~2.0 | 0.25~0.75 | 0.25–0.5 | 0.25–0.5 | 0.25–2.5 |
1) 절연체 재질 : 고온 열가소성 (UL 94 V-0, )
2) 접점 기본 재질: 금도금된 황동(CuZn39Pb3) – 염수 분무 테스트 ≥48hr
3) 씰링 재질 : 실리콘 O- 링
4)작동 온도: -40°C ~ +105°C
5)가연성 및 규정 준수: UL 94 V-0, RoHS, REACH SVHC가 감지되지 않음
6)종단 옵션: 솔더 컵, 딥 솔더(PCB 마운트)
| 비교차원 | 리유니언 M20 시리즈 | 프리미엄 유럽 M20 브랜드 | 저가형 비브랜드 M20 |
| 단가(MOQ 100개) | 경쟁력 있는 볼륨 계층형 | 3.5배 – 4배 더 높음 | 낮은 선불 |
| 검증된 연속 전류 | 20A(핀당, 문서화됨) | 일반적으로 25A(세세하게 인쇄된 정격 감소) | 과장됨, 테스트 증거 없음 |
| IP67 방수 | 생산 배치의 100% | 배치 테스트(그러나 문서화된 배치별은 아님) | 주장이 없거나 허위 주장 |
| 전기 테스트(하이팟 및 IR) | 모든 단위 100% – 테스트 데이터 기록 | 샘플 기반(AQL 1.0) | 무작위 또는 건너뛰기 |
| 완벽한 추적성(수지→완제품 커넥터) | ERP 추적, 24시간 이내에 검색 가능 | 예, 하지만 응답 속도가 느립니다. | 없음 |
| 리드타임(표준 수량) | 영업일 기준 15~17일 | 6~10주 | 예측 불가능(2~20주) |
| 맞춤형 MOQ(케이블 길이, 색상, 마킹) | 100개 – 유연함 | 500개 이상, 높은 엔지니어링 비용 | 제공되지 않거나 품질 관리가 없음 |
| 인증 | ISO 9001, 14001, 13485 | 일반적으로 ISO 9001만 해당 | 일반적으로 없음 |
실제 현장 설치에서 IP67/IP68 등급 밀봉을 달성하려면 다음과 같은 검증된 절차를 따르세요.
| 단계 | 행동 | 중요가치/체크포인트 |
| 1 | O-링이 패널 표면에 닿을 때까지 커플링 너트를 손으로 조입니다. | 시각적 접촉이 확인되었습니다. |
| 2 | 보정된 렌치를 사용하여 최종 토크를 적용합니다. | 1.0 – 1.2 Nm (1.5 Nm을 초과하지 마십시오. 과도한 토크로 인해 O-링이 왜곡되고 삽입력이 증가합니다). |
| 3 | 입구에서 케이블 굽힘 반경을 확인하십시오. | ≥ 5× 케이블 외경 – 급격하게 구부러지면 접점이 당겨지고 후면 씰이 손상됩니다. |
| 4 | 야외 오리엔테이션 | 케이블 출구가 아래쪽으로 나오므로 커플링 너트 인터페이스에 물이 고이는 것을 방지합니다. |
| 5 | O-링 검사 빈도 | 매일 세척/식품 가공 환경의 경우 매년 표준 실내/실외 산업 사용의 경우 2~3년마다. |
| 인증/프로토콜 | 각 주문에 제공되는 범위 및 증거 |
| ISO 9001:2015 | 전체 QMS - 설계, 생산, 판매 후. NDA 시 감사 보고서를 이용할 수 있습니다. |
| ISO 14001:2015 | 환경 관리 – 폐기물 감소 및 RoHS/REACH 준수 문서화. |
| ISO 13485:2016 | 의료 장비(진단/모니터링)에 적용 가능 – 엄격한 변경 관리 및 추적성. |
| UL 인증 | 북미 지역의 구성 요소 수준 안전 - 각 하우징에 UL 마크가 있습니다. |
토크: 1.0 – 1.2 Nm (손으로 고정한 후 최종 조임).
0.8Nm 미만: O-링 압축이 불충분합니다. IP67이 IP54로 떨어집니다(방진은 되지만 방수는 되지 않음). 실험실 테스트에서 0.5m 깊이에서 2시간 이내에 물이 유입되는 것을 확인했습니다.
1.5Nm 이상: 플루오로실리콘 O-링이 나사산 틈새로 돌출되어 영구 변형이 발생하고 결합력이 증가합니다. 씰은 처음에는 IP67을 통과할 수 있지만 열 순환(팽창/수축) 후에는 실패합니다.
권장사항: 사전 설정된 토크 렌치를 사용하세요. 대량 주문 시 액세서리로 제공될 수 있습니다.
표준 샘플: 영업일 기준 3일 이내에 5~10개가 제공됩니다(재고가 허용되는 한).
소량 주문(100~500개): 주문 확인 후 영업일 기준 12~15일.
대량(500개 이상): 영업일 기준 18~20일(부분 배송 가능)
맞춤형 케이블 어셈블리(길이, 와이어 게이지, 색상 코딩): MOQ 100개 – 엔지니어링 도면 승인에는 2~3일이 소요되고 생산에는 15일이 소요됩니다.
