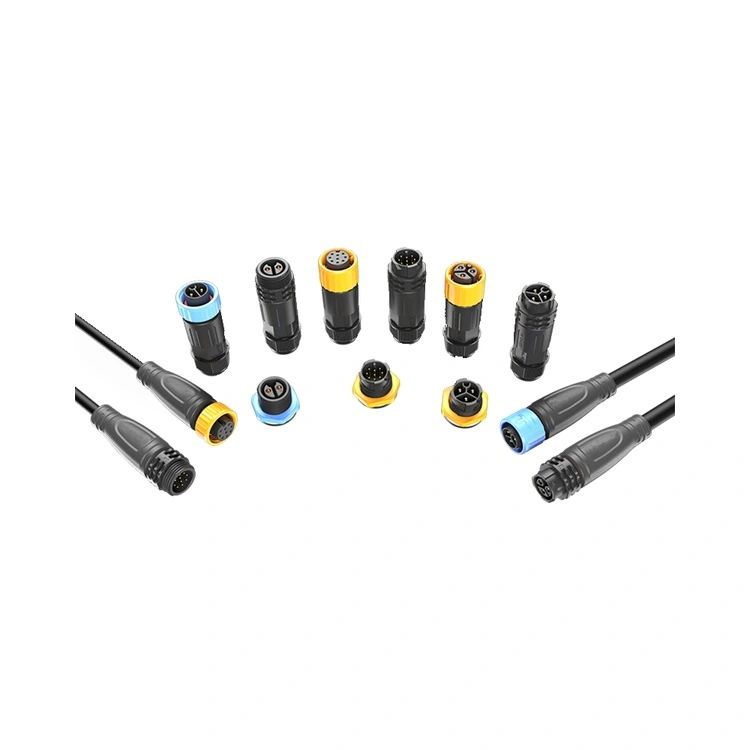

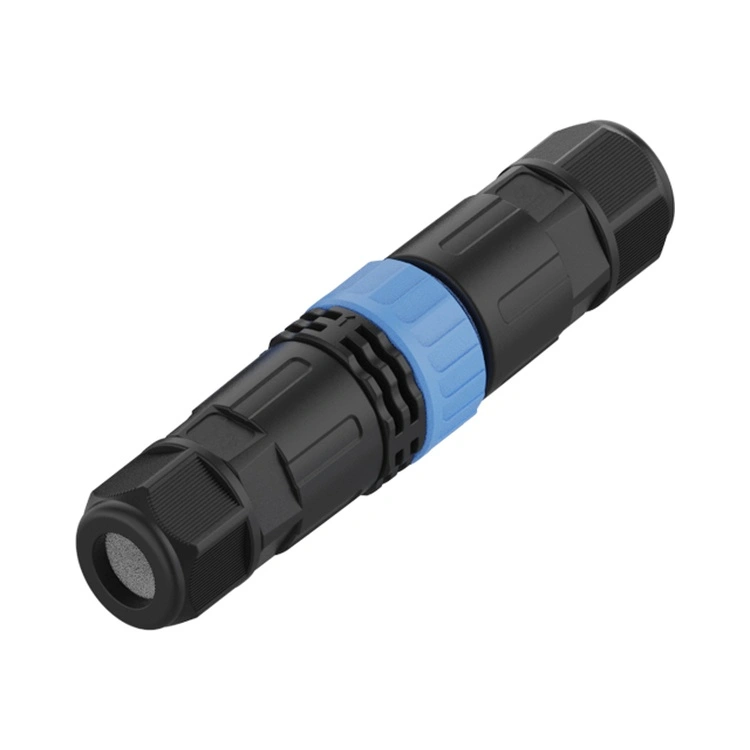

Reunion M25 시리즈 LED 조명 커넥터는 열 사이클링(ΔT 최대 145°C) 및 기계적 충격이 일반적으로 표준 M20 솔루션의 성능을 저하시키는 1,000W 이상의 조명 기구용으로 제작되었습니다. 일반 사본과 달리 이 시리즈는 모든 생산 배치에 다음을 적용합니다.
1)100% 내전압 및 접촉 저항 테스트
2)IP67 방수 테스트 – 수심 1m, 30분, 영상 기록으로 기록
3)열 충격 검증 - 씰 이완 없이 -40°C ~ +105°C에서 500사이클
이 테스트 프로토콜은 실외 LED 시스템의 1번 실패 모드인 바람으로 인한 케이블 흔들림으로 인해 발생하는 미세 모션 프레팅 부식을 직접적으로 다룹니다. 나사식 잠금 메커니즘(권장 토크 1.2~1.5Nm)은 80N 이상의 인터페이스 압력을 유지하여 50m 높이의 경기장 마스트에 장착된 경우에도 안정적인 접촉을 보장합니다.
| 선택기준 | Reunion M25 시리즈 LED 조명 커넥터 | M20 시리즈(저용량) | 브랜드가 없는 M25 유사품 |
| 최대 연속 전류 | 30A(전원 핀당) | 30A(그러나 85°C에서는 22A로 감소) | 30A를 요구하지만 25A에서는 실패합니다(열화상 보고서 없음). |
| 하이브리드 핀 옵션 | 3+2 / 3+5 /3+9핀 | 2+2만(맞춤형 MOQ 500+) | 없음 – 전원 전용 쉘 |
| IP67 방수 | 모든 배치 – 몰입 테스트를 거쳐 사진이 보관됨 | 표본 기반(1,000개당 1개) | 문서화되지 않음 |
| 케이블 OD 수용 | 6~12mm(장갑 친화적인 널링) | 4~8mm | 5~10mm(스트레인 릴리프 불량) |
| 리드타임(1,000개) | 15~20일 | 4~6주 | 예측할 수 없음(종종 생산자 직송) |
| 추적성 | ERP 배치 코드 → 원자재 인증서 | 배치 수준 | 없음 |
권장 사항: ROI가 3년을 초과하고 계획되지 않은 가동 중지 시간 비용이 시간당 $2,000를 초과하는 프로젝트(예: 공항 앞치마, 터널 출구 조명)에는 Reunion M25 시리즈 LED 조명 커넥터를 지정하세요.

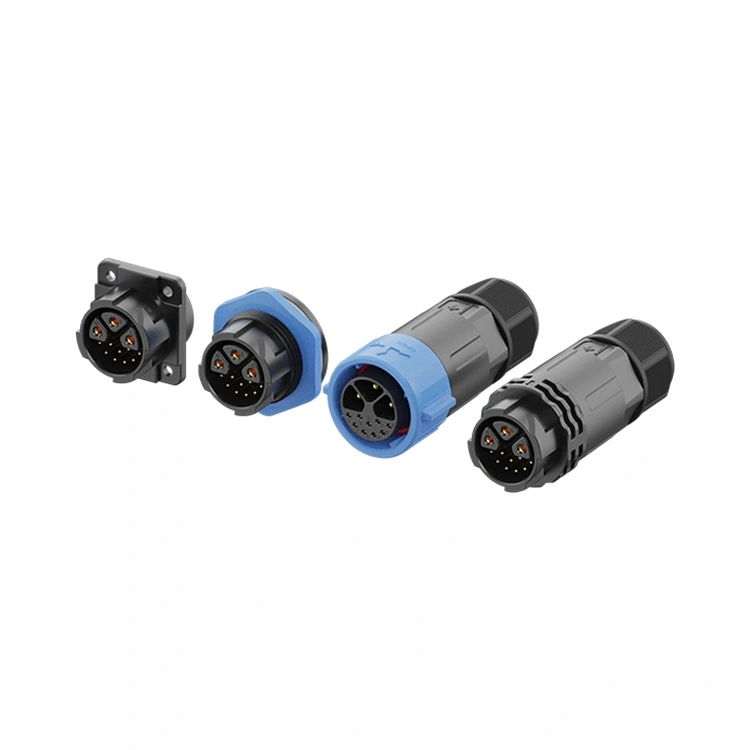

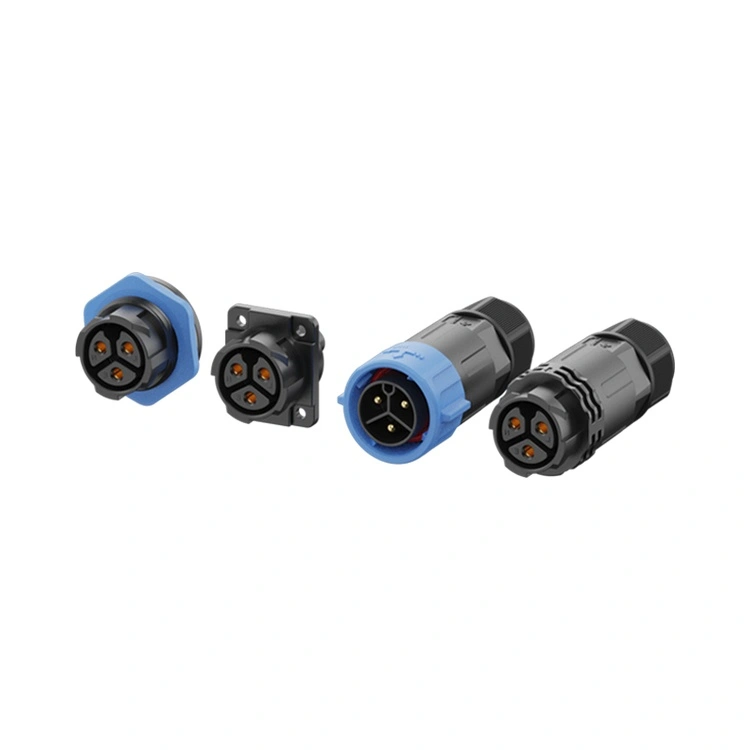

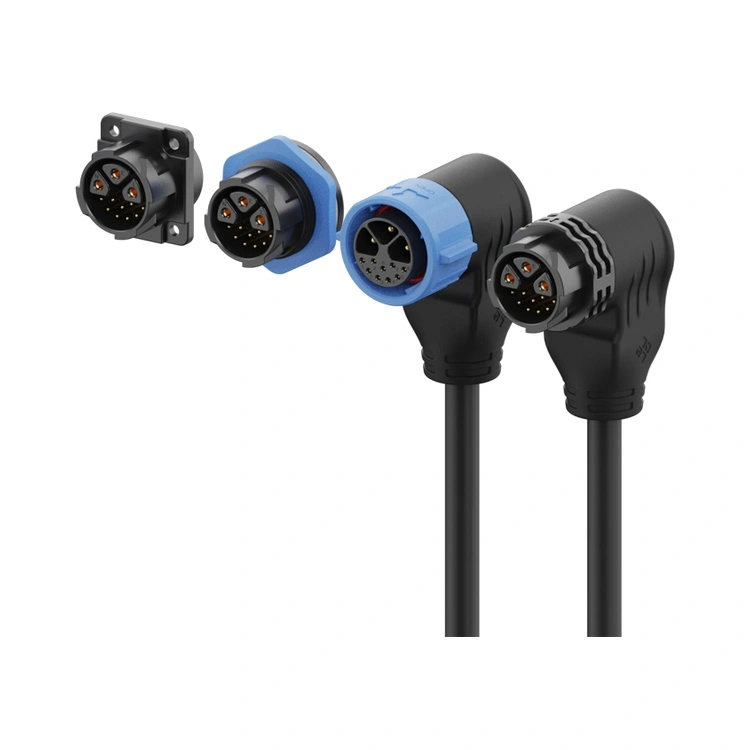

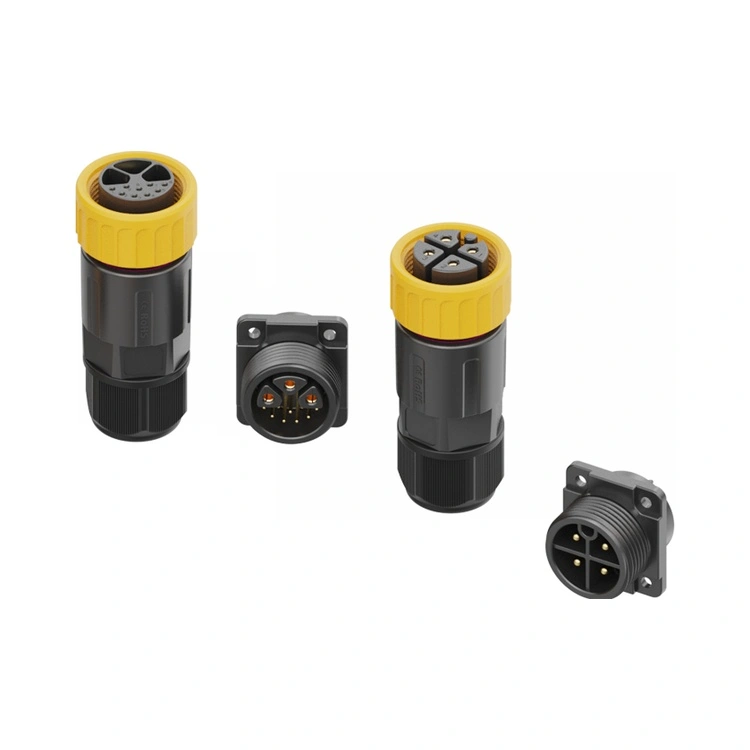

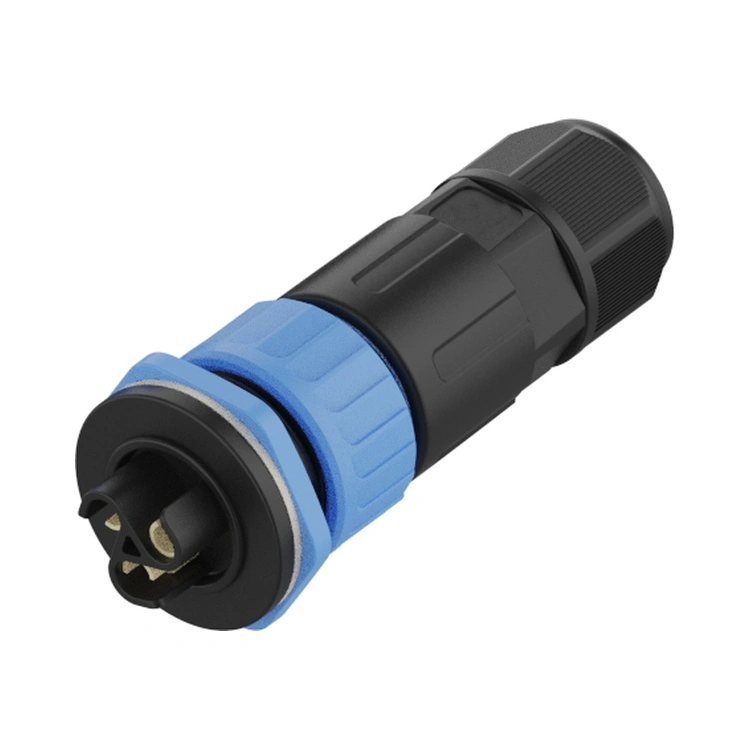

| 매개변수 | 2핀 | 3핀 | 4핀 | 5핀 | 6핀 | 3+2핀 | 3+5핀 | 3+9핀 |
| 전압 정격 | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| 현재 등급 | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| 와이어 섹션 | 0.75-4.0mm² | 0.75-4.0mm² | 0.5-2.5mm² | 0.5-2.5mm² | 0.25-1.5mm² | 0.25-2.5mm² | 0.25-2.5mm² | 0.25-2.5mm² |
3+5 구성의 5개 신호 핀은 2.54mm 피치로 독립적으로 차폐되어 250kHz에서 >40dB 누화 감쇠를 제공합니다. 이는 DMX512 RDM 양방향 통신에 중요합니다. DALI-2 애플리케이션의 경우 3+2핀 변형(신호선 2개)은 30A 전원 레일을 유지하면서 루프당 최대 64개의 고정 장치 주소 지정을 지원합니다. 지정자를 위한 실제 배선 가이드:
3+5핀: 핀 1~3 = L1/L2/L3(3상, 각각 20A); 핀 4-5 = DALI +/-; 핀 6-7 = DMX 데이터+ / 데이터-; 핀 8 = DMX 공통(차폐 기준).
3+2핀: 핀 1~3 = L/N/PE(단상 30A 또는 3상 20A); 핀 4~5 = 0~10V 디밍 또는 DALI.
이 하이브리드 아키텍처는 터미널 블록 접합을 40% 제거하여 현장 인력을 줄여줍니다.
A: 고온 열가소성 절연체(UL 94 V-0)는 -40°C에서 >6 kJ/m²의 충격 강도를 유지합니다(ISO 179에 따라 테스트됨). 실리콘 O-링은 500회 냉간 시동 주기 후에도 압축 세트를 20% 미만으로 유지합니다.
표준 DALI 제어 프로젝트의 경우 3+2 구성을 권장합니다.
LED 드라이버 입력용 전원 핀 3개(각각 20A)
DALI 데이터용 신호 핀 2개(각각 10A).
이는 고와트 조명 기구에 충분한 전력을 제공하고 최대 300미터에 걸쳐 DALI 통신을 지원합니다. 다중 채널 색상 제어 또는 통합 센서 피드백의 경우 3+5 또는 3+9 변형을 선택하세요. 모든 구성은 DALI, DMX, 0-10V 및 RS-485 프로토콜에 대한 신호 무결성을 유지합니다.
