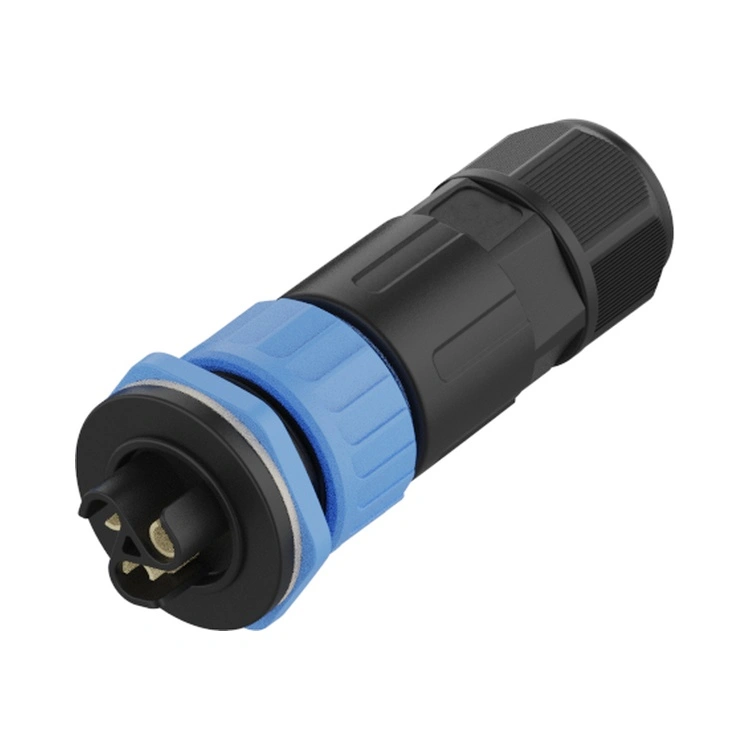

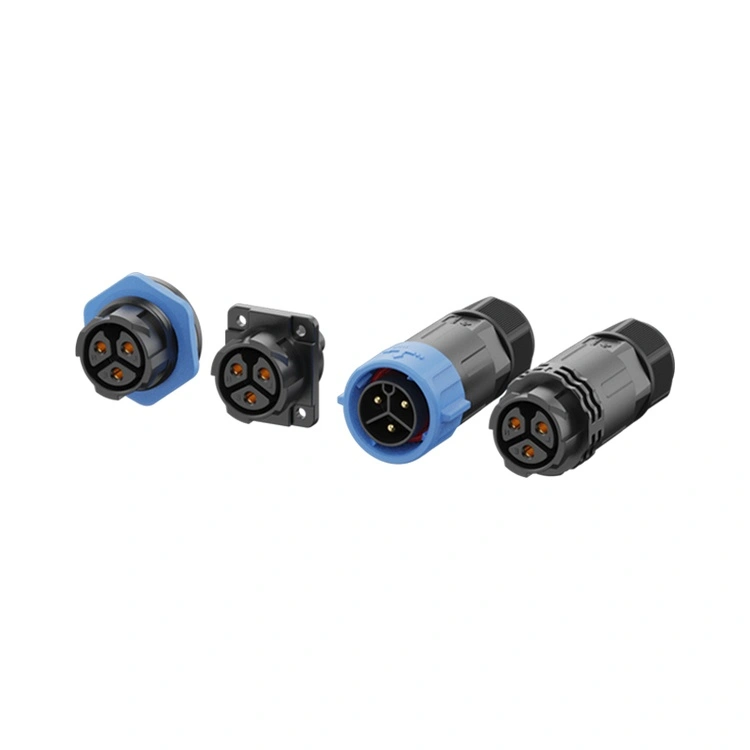

M25 시리즈 플라스틱 방수 커넥터는 Reunion의 대표적인 고전류 내부식성 상호 연결 장치로, 상당한 전력 공급(최대 30A)이 공격적인 환경 조건과 공존해야 하는 응용 분야용으로 설계되었습니다. 이 나사형 원형 커넥터는 Ip67/IP68 방수 기능을 갖춘 견고한 25mm 인터페이스와 본질적으로 부식 방지 기능을 갖춘 고강도 PA66 열가소성 하우징을 결합하여 녹, 산화 및 도금 저하가 없습니다.
하이브리드 전원 신호 변형을 포함하여 2~12핀 구성으로 제공
, M25 시리즈는 단일 커넥터 내에서 고전류 전력 공급(최대 20A)과 저전압 제어 신호를 모두 지원합니다.
나사형 잠금 메커니즘은 수백 사이클에 걸쳐 일관된 결합 신뢰성을 보장하며 접점은 낮은 접점 저항을 유지하기 위해 선택적 금도금이 적용된 황동으로 가공됩니다. Reunion은 정밀 사출 성형부터 자동 조립, 100% 전기 테스트까지 수직 통합 공정을 통해 M25 플라스틱 시리즈를 제조합니다.
| 특징 | 혜택 |
| 부식 방지 PA66 하우징 | 녹이 슬지 않고 산화되지 않습니다. 염수 분무, 해양 및 화학물질에 노출된 환경에 맞게 설계되었습니다. |
| 최대 60% 무게 감소 | 황동 등가물보다 훨씬 가볍습니다. 장비 및 장착 브래킷의 구조적 하중을 줄입니다. |
| 최대 30A의 전류 정격 | 무거운 모터, EV 충전기 및 전력 분배에 적합한 M 시리즈에서 가장 높은 전력 부하를 처리합니다. |
| IP67/IP68 방수 | 지속적인 침수를 견딜 수 있어 연안, 해안 및 홍수가 발생하기 쉬운 설치에 안정적입니다. |

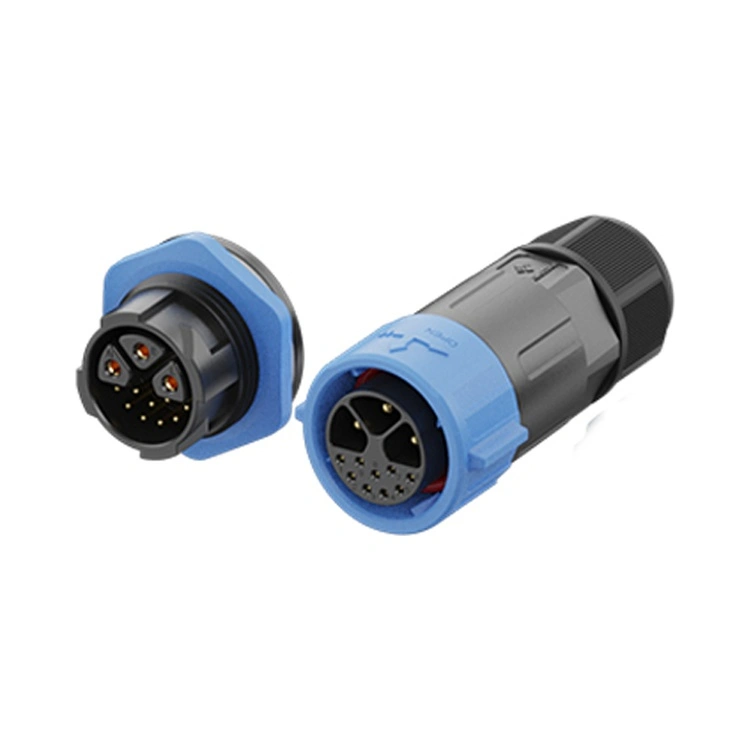

| 하이브리드 3+2, 3+5, 3+9 구성 | 3개의 고전류 전원 핀(최대 20A)을 2개, 5개 또는 9개의 신호 핀과 결합하여 케이블 수와 패널 공간을 줄입니다. |
| 금도금 황동 접점 | 낮은 접촉 저항(3mΩ 이하) 및 부식 방지 기능 - 습한 환경에서도 성능을 유지합니다. |
| 스레드 잠금 | 진동 방지 결합 - 중장비 이동 및 열 순환으로 인한 느슨해짐을 방지합니다. |
| -40°C ~ +105°C 작동 | 넓은 온도 범위는 극한의 산업, 해양 및 실외 조건을 포괄합니다. |
| 매개변수 | 2핀 | 3핀 | 4핀 | 5핀 | 6핀 | 3+2핀 | 3+5핀 | 3+9핀 |
| 전압 정격 | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| 현재 등급 | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| 와이어 섹션 | 0.75-4.0mm² | 0.75-4.0mm² | 0.5-2.5mm² | 0.5-2.5mm² | 0.25-1.5mm² | 0.25-2.5mm² | 0.25-2.5mm² | 0.25-2.5mm² |
작동 온도:-40°C ~ +105°C
보호 등급:IP65 / IP67 / IP68 (결합 조건)
하우징 재질:PA66
연락처 자료:금도금 황동
접촉 저항:3mΩ 이하
짝짓기 주기:≥500
무게:유사한 황동 커넥터보다 약 60% 더 가볍습니다.
가연성 등급:UL 94 V-0
모든 재료 RoHS 준수
| 측면 | Reunion M25 플라스틱 시리즈 | 금속 M25 커넥터 | 프리미엄 플라스틱 커넥터 브랜드 |
| 부식 저항 | 우수 – PA66 | 도금에 따라 다름 – 염수 분무로 인한 녹 위험 | 변하기 쉬운 |
| 무게 | 최대 60% 가벼워짐 | 헤비 - 스트레인 마운트 | 리유니온 과 유사함 |
| 가격 | 볼륨 친화적인 가격 | 3-4배 더 높음 | 2-3배 더 높음 |
| 현재 등급 | 최대 30A | 최대 30A | 일반적으로 낮음 |
| 하이브리드 옵션 | 3+2, 3+5, 3+9핀 | 제한된 | 제한된 |
| 100% 전기 테스트 | 모든 단위 | 샘플 기반 | 샘플 기반 |
| 추적성 | ERP 추적 가능 | 예 | 예 |
| 리드타임 | 15~17일 | 4~8주 | 4~6주 |
| 사용자 정의 MOQ | 로우(100개) | 높음(500+) | 높음(500+) |
| ISO 인증 | 9001, 14001, 13485 | 보통 9001 | 보통 9001 |
| 인증 | 범위 |
| ISO 9001:2015 | 품질 관리 - 설계, 생산 및 애프터 서비스. |
| ISO 14001:2015 | 환경 관리 - 검증된 폐기물 감소 및 지속 가능한 관행. |
| ISO 13485:2016 | 의료 기기 품질 관리 - 진단 또는 모니터링 장비에 사용되는 M25에 적용됩니다. |
| UL 인정 | 북미 시장을 위한 구성 요소 수준 안전 인증. |
| RoHS 규제 | 유해 물질 제한 - EU 지침 준수. |
Reunion의 M25 플라스틱 커넥터 생산 라인은 엄격한 공정 제어 하에 운영됩니다. IP67 방수는 실제 침수 테스트(1m, 30분)를 통해 모든 생산 배치에서 검증되었습니다. 테스트 기록, 재료 인증서 및 검사 보고서는 각 배치마다 보관됩니다.
M25 플라스틱 커넥터의 전류 정격은 하우징 재질이 아닌 접점 시스템과 와이어 게이지에 의해 결정됩니다. PA66 하우징은 커넥터의 작동 범위인 -40°C ~ +105°C보다 훨씬 높은 200°C를 초과하는 열 변형 온도를 갖는 고온 열가소성 플라스틱입니다. 접점 자체는 금도금된 황동이며 전류 정격(최대 30A)은 IEC 60512에 따른 온도 상승 테스트를 통해 검증되었습니다. 테스트에서 정격 전류에서 M25 플라스틱 커넥터의 온도 상승은 등가 금속 커넥터와 동일한 제한 내에 있습니다. 하우징의 낮은 열 전도성은 케이블 도체와 패널 인터페이스를 통해 효과적으로 열을 발산하는 최적화된 절연체 형상과 접점 설계로 보상됩니다.
예. M25 플라스틱 커넥터는 특히 다음과 같은 EV 충전 애플리케이션에 매우 적합합니다.
해안이나 습도가 높은 장소에 설치된 AC 충전소.
부식 방지 상호 연결이 필요한 온보드 충전기.
전원과 신호를 결합한 배터리 관리 인터페이스입니다.
PA66 하우징의 부식 방지 특성은 해안 지역(소금 분무), 도시 환경(겨울철 도로 염분) 또는 산업 지역(화학물질 노출)에 설치된 EV 충전기에 특히 유용합니다. IP68 밀봉은 비와 물보라로부터 보호합니다. DC 고속 충전(100A+)의 경우 고전류 DC 애플리케이션용으로 특별히 설계된 대형 산업용 커넥터를 권장합니다.
