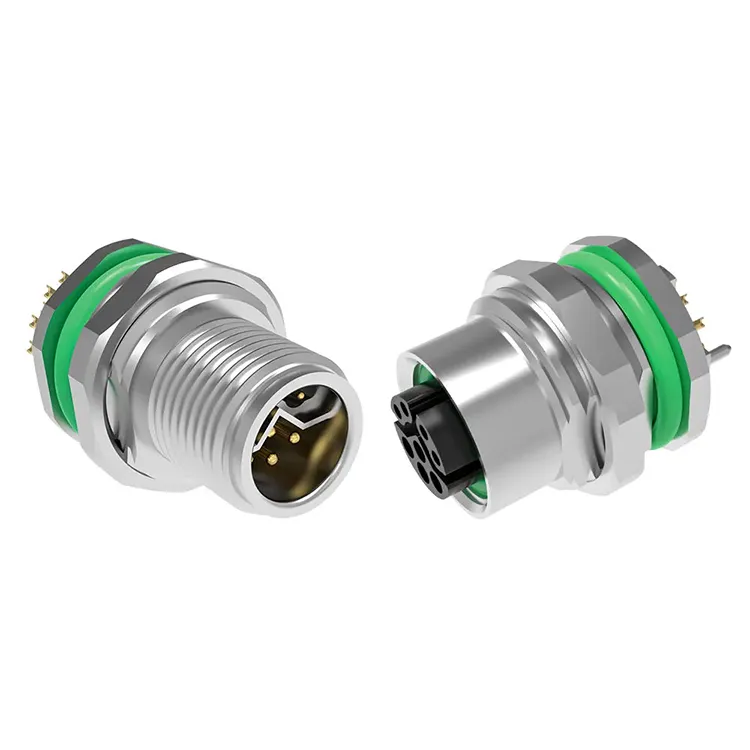

재결합제공합니다M12 시리즈 산업용 커넥터공장 자동화, 센서, 액추에이터, 필드버스 시스템, 산업용 이더넷 및 배전을 위한 다목적 상호 연결 솔루션입니다. 2~17핀 구성, 다중 코딩 옵션, IP67 보호, 차폐 및 케이블 어셈블리 옵션을 갖춘 커넥터 제품군은 안정적인 전기 및 기계적 연결이 필수적인 까다로운 산업 환경을 위해 설계되었습니다.
M12 커넥터는 소형 원형 커넥터 그 이상입니다. 표준화된 스레드 인터페이스, 코딩 시스템, 환경적 밀봉 및 광범위한 전기 구성을 통해 현대 자동화 장비를 위한 중요한 연결 기술이 되었습니다. M12 시리즈는 센서 및 IO-Link 장치부터 PROFIBUS, DeviceNet, CANopen, 산업용 이더넷, 서보 시스템 및 DC 배전까지 다양한 애플리케이션을 지원할 수 있습니다. 이 가이드에서는 M12 산업용 커넥터를 선택할 때 엔지니어와 구매 팀이 평가해야 하는 주요 사양, 코딩 옵션, 적용 시나리오, 선택 요소 및 품질 고려 사항에 대해 설명합니다.
목차
M12 커넥터가 산업 자동화에 널리 사용되는 이유는 무엇입니까?
M12 커넥터가 산업 자동화에 널리 사용되는 이유는 무엇입니까?
산업용 장비에는 진동, 습기, 온도 변화, 먼지 및 빈번한 유지 관리에도 불구하고 안정적인 연결이 필요합니다. M12 형식은 컴팩트한 원형 디자인과 나사형 커플링 메커니즘을 통해 이러한 요구 사항을 해결합니다.
자동화 엔지니어의 주요 장점 중 하나는 유연성입니다. 다양한 M12 코딩 구성은 다양한 전기 및 통신 기능을 위해 설계되어 호환되지 않는 연결을 방지하는 데 도움이 됩니다. 따라서 커넥터는 센서, 액추에이터, 제어 캐비닛, 현장 장치, 모터, 이더넷 네트워크 및 기타 산업용 장비에 통합될 수 있습니다.
재결합의 제품 사양에는 M12 계열이 관련 DIN EN 61076-2-101/109/111 표준에 따라 설계되었으며 결합 시 IP67 보호를 달성할 수 있음이 나와 있습니다. 제품군에는 차폐 및 비차폐 구성도 포함되어 있어 다양한 전자기 호환성 요구 사항이 있는 응용 분야에 대한 옵션을 제공합니다.
산업 사용자의 경우 표준화된 치수, 코딩 선택, 환경 보호 및 응용 분야 유연성의 조합을 통해 배선 설계 및 유지 관리를 단순화할 수 있습니다.
M12 산업용 커넥터의 주요 사양은 무엇입니까?
물리적 크기만을 기준으로 커넥터를 선택하면 연결이 부적합해질 수 있습니다. 구매하기 전에 전기 등급, 코딩, 핀 수, 차폐, 환경 보호 및 종단 방법을 모두 고려해야 합니다.
| 매개변수 | 일반적인 M12 시리즈 범위/특징 | 신청 고려 사항 |
|---|---|---|
| 핀 수 | 코드에 따라 2~17핀 | 전력 및 신호 요구 사항에 따라 선택 |
| 현재 등급 | 코드에 따라 약 0.5~16A | 센서, 액추에이터, 모터 및 전원 회로에 중요 |
| 전압 정격 | 구성에 따라 약 30~630V | 장비의 작동 전압과 일치해야 합니다. |
| 보호 등급 | 결합 시 IP67 | 먼지가 많고 습하며 세척 가능한 환경에 적합 |
| 접촉 재료 | 금도금 황동 | 안정적인 전기 접촉 및 내식성을 지원합니다. |
| 절연체 | PA66 | 커넥터 내에서 전기 절연 제공 |
| 접촉 저항 | 지정된 범위의 경우 ≤3mΩ | 낮은 저항은 전기 효율성을 유지하는 데 도움이 됩니다. |
| 온도 범위 | -25°C ~ +85°C | 실제 작동 환경과 비교하여 확인 |
| 차폐 | 차폐 및 비차폐 버전 | 전기적으로 잡음이 많은 환경에서는 차폐가 중요할 수 있습니다. |
| 환경 준수 | RoHS 준수 소재 | 환경 규정 준수 요구 사항이 있는 프로젝트에 유용합니다. |
정확한 등급은 항상 선택한 코딩 및 구성에 따라 다릅니다. 예를 들어 제조업체가 게시한 사양에는 여러 신호 지향 구성보다 S 코드 및 L 코드 버전에 대한 더 높은 전류 기능이 나열되어 있습니다. 따라서 커넥터 코드는 보조 세부 사항으로 취급되기보다는 전기적 요구 사항과 함께 선택되어야 합니다.
M12 코딩 옵션은 어떻게 다릅니까?
M12 코딩은 산업용 커넥터를 선택할 때 가장 중요한 요소 중 하나입니다. 다양한 키 배열은 다양한 전기 또는 통신 기능에 사용됩니다.
- A-코드:센서, 액추에이터, IO-Link 장치 및 DC 신호 애플리케이션에 일반적으로 사용됩니다. 구성 범위는 2핀부터 17핀까지입니다.
- B 코드:일반적으로 PROFIBUS, DeviceNet 및 기타 필드버스 애플리케이션과 연결됩니다.
- C 코드:AC 전원 애플리케이션용으로 설계되었으며 다중 핀 구성으로 제공됩니다.
- D 코드:100Mbps 네트워크 연결과 같은 산업용 이더넷 애플리케이션에 사용됩니다.
- X 코드:고속 이더넷 애플리케이션용으로 설계되었으며 일반적으로 8핀 구성을 사용합니다.
- S 코드:고전류 AC 전원 및 서보 관련 애플리케이션에 사용됩니다.
- L 코드:DC 배전 및 더 높은 전류 요구 사항을 위해 설계되었습니다.
코딩 시스템은 호환되지 않는 회로를 연결할 가능성을 줄이는 데 도움이 됩니다. 엔지니어는 부품을 완성하기 전에 장비 제조업체가 지정한 커넥터 코드, 핀 배열, 전압, 전류 및 결합 인터페이스를 확인해야 합니다.
M12 산업용 커넥터는 일반적으로 어디에 사용됩니까?
M12 커넥터의 컴팩트한 폼 팩터와 환경 보호 덕분에 이 커넥터는 다양한 산업 연결 지점에 적합합니다.
공장 자동화
M12 커넥터는 근접 센서, 광전 센서, 액추에이터, I/O 모듈 및 제어 장치를 연결하는 데 자주 사용됩니다. 표준화된 인터페이스는 기계 배선 및 유지 관리를 단순화할 수 있습니다.
산업용 이더넷
D 코드 및 X 코드 구성은 산업용 네트워크 연결에 사용할 수 있습니다. 자동화된 생산 라인에서는 현장 장치, 컨트롤러, 스위치 및 기타 네트워크 장비 간의 통신을 위해 안정적인 이더넷 연결이 중요합니다.
로봇공학 및 모션 시스템
로봇 장비는 커넥터를 진동과 반복적인 움직임에 노출시킬 수 있습니다. 나사형 커플링 시스템은 정상적인 작동 조건에서 우발적인 풀림을 방지하도록 설계된 기계적 연결을 제공합니다.
야외 및 세척 장비
적절하게 결합된 경우 IP67 등급을 갖춘 적절한 M12 구성은 장비에 물, 먼지 또는 일상적인 청소 프로세스가 발생할 수 있는 환경에서 사용할 수 있습니다. 지정된 보호 수준을 달성하려면 올바른 설치 및 밀봉이 필수적입니다.
배전
S 코드 및 L 코드 옵션은 M12 플랫폼을 저전력 신호 이상으로 확장합니다. 선택한 구성에 따라 이 시리즈는 산업용 장비를 위한 고전류 AC 또는 DC 전원 연결을 지원할 수 있습니다.
올바른 M12 커넥터를 어떻게 선택해야 합니까?
체계적인 선택 프로세스는 호환성 문제와 불필요한 교체 비용을 방지하는 데 도움이 될 수 있습니다. 주문하기 전에 다음 요소를 평가하십시오.
- 애플리케이션을 식별합니다.연결이 센서, 데이터 통신, 전원, 모터 또는 혼합 기능용인지 확인하십시오.
- 코딩을 확인하십시오:장비 인터페이스에 따라 A, B, C, D, X, S, L 또는 다른 적용 가능한 구성을 선택합니다.
- 핀 요구사항을 확인하세요.필요한 모든 전원 및 신호 회로에 접점 수가 충분한지 확인하십시오.
- 전기 등급 확인:커넥터의 전압 및 전류 정격을 실제 시스템 요구 사항과 비교하십시오.
- 환경 조건을 평가합니다.물, 먼지, 화학 물질, 진동, 온도 및 실외 노출을 고려하십시오.
- 차폐 요구 사항을 결정합니다.전자기 간섭이 신호 무결성에 영향을 미칠 수 있는 경우 차폐 버전을 고려할 수 있습니다.
- 종료를 선택합니다.장비 구조에 따라 옵션에는 납땜, 딥 납땜, 크림프 또는 플라잉 리드 종단이 포함될 수 있습니다.
- 케이블 요구사항을 확인하세요.케이블 재질, 길이, 유연성, 곡률 반경, 커넥터 방향은 설치 환경과 일치해야 합니다.
여러 커넥터 유형이 포함된 프로젝트의 경우 장치, 커넥터 코드, 핀 수, 전기 기능, 케이블 사양 및 결합 인터페이스를 보여주는 연결 일정을 준비하는 것도 유용합니다. 이는 조달 및 생산 팀에 실용적인 참고 자료를 제공합니다.
구매자는 어떤 품질 요소를 확인해야 합니까?
산업용 커넥터 품질은 장기적인 연결 안정성과 밀접한 관련이 있습니다. 제품은 외부적으로 유사해 보이지만 접점 재질, 도금, 밀봉, 조립 일관성 및 전기 검사에서는 상당한 차이가 있을 수 있습니다.
재결합에서는 M12 계열이 금 도금, PA66 절연체 및 명시된 접촉 저항이 3mΩ 이하인 황동 접점을 사용한다고 밝혔습니다. 제조업체는 또한 모든 장치에 대한 100% 전기 테스트와 배치 수준 IP67 침수 검증을 설명합니다. 게시된 품질 정보에는 품질 및 규정 준수 프레임워크 내에서 ISO 9001:2015, ISO 14001:2015, ISO 13485:2016 및 RoHS 규정 준수가 추가로 나열되어 있습니다.
조달팀의 경우 다음과 같은 품질 체크포인트가 특히 유용합니다.
- 소재 및 도금 사양
- 접촉저항 및 절연성능
- IP 보호 검증
- 기계적 결합 주기 요구 사항
- 해당되는 경우 차폐 성능
- 전기 테스트 절차
- 배치 추적성 및 검사 문서화
- 케이블 어셈블리 및 종단의 일관성
이러한 요소는 단가만 고려하는 것보다 산업용 커넥터를 평가하는 데 더 완벽한 기반을 제공합니다. OEM 및 대량 프로젝트의 경우 엔지니어링 지원, 사용자 정의 기능, 생산 추적성 및 배송 일관성도 전체 조달 가치에 영향을 미칠 수 있습니다.
M12 산업용 커넥터에 대해 자주 묻는 질문
M12 시리즈 산업용 커넥터란 무엇입니까?
M12 시리즈 산업용 커넥터는 공칭 12mm 스레드 인터페이스를 갖춘 소형 원형 커넥터입니다. 산업용 센서, 액추에이터, 자동화 장비, 통신 네트워크 및 전원 연결에 널리 사용됩니다. 다양한 코딩 및 핀 구성을 통해 동일한 일반 커넥터 플랫폼이 다양한 애플리케이션에 서비스를 제공할 수 있습니다.
M12 커넥터는 방수인가요?
적절한 M12 구성은 올바르게 결합되면 IP67 보호를 달성할 수 있습니다. 이는 지정된 제품이 정의된 테스트 조건에서 먼지 유입 및 일시적인 물 침수로부터 보호할 수 있음을 의미합니다. 실제 성능은 올바른 결합, 밀봉 구성 요소, 설치 및 제품 구성에 따라 달라집니다.
A 코드와 D 코드 M12 커넥터의 차이점은 무엇입니까?
A-코드 M12 커넥터는 일반적으로 센서, 액추에이터, IO-Link 및 일반 신호 또는 DC 애플리케이션에 사용되는 반면, D-코드 버전은 주로 산업용 이더넷 애플리케이션용으로 설계되었습니다. 코딩은 잘못된 커넥터 유형이 실수로 결합되는 것을 방지합니다.
M12 커넥터는 전원과 데이터를 모두 전달할 수 있습니까?
예, 구성에 따라 다릅니다. 특정 A 코드 배열은 전력과 신호 기능을 결합할 수 있는 반면, 더 높은 전력과 별도의 데이터 통신이 필요한 애플리케이션은 해당 회로에 대해 서로 다른 M12 코드를 사용할 수 있습니다.
내 기계에 맞는 M12 커넥터를 어떻게 선택하나요?
장치 인터페이스부터 시작하여 필요한 코딩, 핀 수, 전압, 전류, 통신 프로토콜, 차폐, 보호 등급, 케이블 유형 및 종단 방법을 식별합니다. 커넥터가 교체 부품인 경우 원래 부품 번호나 장비 도면과 일치하는 것도 권장됩니다.
결론
M12 시리즈 산업용 커넥터는 현대 자동화 시스템을 위한 표준화되고 적응 가능한 연결 솔루션을 제공합니다. 다양한 코딩 옵션, 핀 구성, 전기 등급, 차폐 선택 및 IP67 보호를 통해 센서 및 IO-Link 장치부터 산업용 이더넷 및 고전류 전력 애플리케이션에 이르기까지 모든 것을 지원할 수 있습니다. OEM, 시스템 통합업체 및 산업 장비 제조업체의 경우 신뢰할 수 있는 현장 성능을 위해서는 완전한 전기 및 환경 사양에 따라 커넥터를 선택하는 것이 필수적입니다. 귀하의 응용 분야에 적합한 구성, 맞춤형 케이블 어셈블리 또는 볼륨 솔루션을 선택하는 데 도움이 필요한 경우,저희에게 연락주세요재결합의 엔지니어링 및 생산 팀과 귀하의 요구 사항을 논의합니다.
