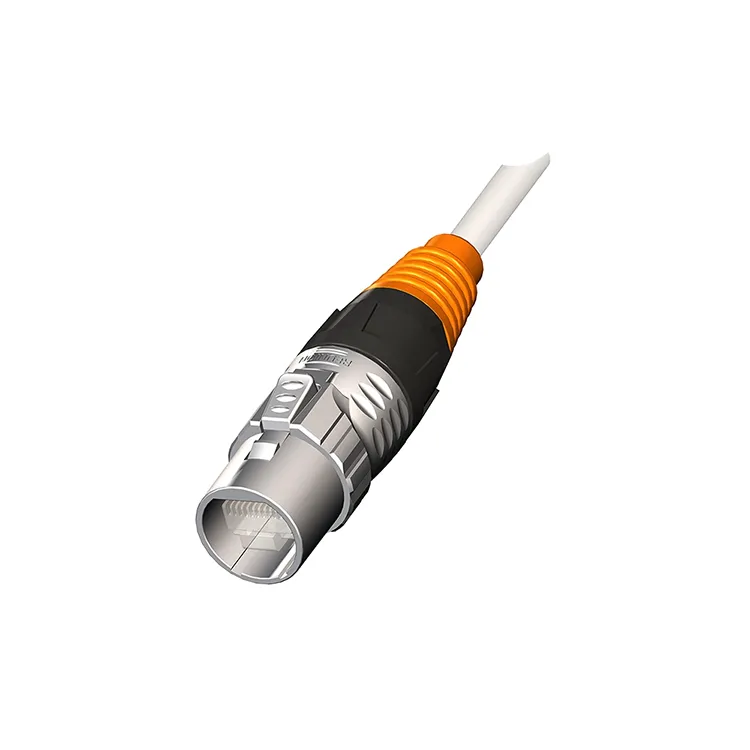

기사 요약:산업용 이더넷 네트워크가 자동화, 머신 비전, 감시, LED 시스템 및 스마트 장비에서 점점 더 중요해짐에 따라 커넥터 신뢰성은 데이터 무결성 및 시스템 가동 시간에 직접적인 영향을 미칩니다.재결합'에스RJ45 신호 커넥터익숙한 RJ45 인터페이스와 산업 등급 기계적 보호, 유연한 장착 구성 및 안정적인 전기 성능을 결합합니다. 최대 10Gbps의 데이터 속도, CAT5e ~ CAT7 케이블, IP50/IP67 보호 옵션 및 최소 2,000회 결합 주기를 지원하는 이 제품은 일반 상업용 RJ45 커넥터가 충분한 환경 내구성이나 장기 안정성을 제공하지 못하는 응용 분야를 위해 설계되었습니다.
안RJ45 신호 커넥터네트워킹 장비, 케이블, 제어 시스템 및 산업용 장치 간에 신뢰할 수 있는 물리적 연결을 설정하도록 설계된 이더넷 상호 연결 구성 요소입니다. 기존 RJ45 커넥터는 사무실 및 상업용 네트워크에서 널리 사용되지만 산업용 애플리케이션에서는 커넥터가 진동, 습기, 먼지, 온도 변화, 반복적인 결합 및 기계적 응력에 노출되는 경우가 많습니다.
이러한 이유로 산업용 RJ45 설계는 일반적으로 기계적 보호, 잠금 메커니즘, 밀봉, 재료 선택 및 장기적인 전기 안정성에 더 중점을 둡니다. Reunion의 솔루션은 표준 RJ45 인터페이스와 공장 자동화, 머신 비전, 실외 감시, LED 디스플레이 및 산업 통신 시스템을 포함한 응용 분야를 위한 산업 중심 구조를 결합합니다.
이 커넥터는 PROFINET, EtherNet/IP, EtherCAT 및 표준 TCP/IP와 같은 네트워크 전반에서 이더넷 통신을 지원합니다. 구성에 따라 케이블 장착, 패널 장착 또는 PCB 장착 설치 옵션도 제공될 수 있으므로 엔지니어가 커넥터를 다양한 장비 구조에 쉽게 통합할 수 있습니다.
산업 환경에서 사용되는 이더넷 네트워크는 일반적인 사무실 네트워크와 요구 사항이 다릅니다. 통제된 IT 룸 내부에 설치된 커넥터에는 물, 기름, 진동, 먼지 또는 반복적인 기계적 움직임이 거의 발생하지 않습니다. 이와 대조적으로 산업용 통신 인터페이스는 제어 캐비닛, 로봇 셀, 생산 기계, 실외 장비 또는 검사 시스템 내부에 설치할 수 있습니다.
따라서 신뢰할 수 있는 산업용 커넥터는 다음과 같은 몇 가지 실질적인 문제를 해결해야 합니다.
이러한 요소는 이더넷 링크가 기계 제어, 실시간 데이터 교환, 카메라 통신 또는 원격 장비 모니터링을 담당할 때 특히 중요합니다.
잘 설계된 산업용 커넥터는 전기적 성능, 기계적 내구성 및 설치 편의성이 균형을 이루어야 합니다. Reunion의 RJ45 신호 커넥터에는 까다로운 이더넷 응용 제품을 위한 여러 기능이 통합되어 있습니다.
| 특징 | 재결합 RJ45 신호 커넥터 | 엔지니어링 이점 |
|---|---|---|
| 데이터 속도 | 최대 10Gbps | 고속 이더넷 통신 지원 |
| 주택 | 아연 합금, PA6 옵션 | 기계적 보호 및 구성 유연성 제공 |
| 보호 | 결합 시 IP50 / IP67 | 다양한 환경 조건에 적합 |
| 짝짓기 주기 | ≥2,000 | 반복적인 유지보수 및 장비 서비스 지원 |
| 작동 온도 | -40°C ~ +85°C | 광범위한 산업 온도 조건에 적합 |
| 케이블 출구 | 180° 직선 / 90° 직각 | 소형 장비의 설치 유연성 향상 |
| 종료 | 솔더 컵 또는 IDC | 다양한 현장 및 조립 요구 사항 지원 |
주목할만한 디자인 특징 중 하나는 빠르게 회전하는 잠금 시스템입니다. 단순한 마찰식 인터페이스와 비교하여 전용 잠금 메커니즘은 진동이나 반복적인 움직임이 예상되는 곳에 추가적인 연결 보안을 제공할 수 있습니다.
이더넷 커넥터 선택은 외관만 고려하기보다는 네트워크의 전기적 및 환경적 요구 사항부터 시작해야 합니다. 엔지니어는 전송 속도, 임피던스, 접촉 저항, 작동 온도, 보호 수준, 케이블 호환성 및 기계적 구성을 평가해야 합니다.
| 사양 | 전형적인 동창회 가치 | 중요한 이유 |
|---|---|---|
| 특성 임피던스 | 100Ω±5% | 적절한 차동 신호 동작을 유지하는 데 도움이 됩니다. |
| 현재 등급 | 접점당 1.5A | 연속 접촉 전류 기능을 정의합니다. |
| 전압 정격 | 50V | 지정된 작동 전압을 정의합니다. |
| 접촉저항 | 초기 10mΩ 이하 | 낮은 저항은 안정적인 전기 접촉을 지원합니다. |
| 절연저항 | 500VDC에서 ≥500MΩ | 단열 성능을 나타냅니다. |
| 케이블 호환성 | CAT5e/CAT6/CAT6a/CAT7 | 이더넷 시스템 설계에 유연성 제공 |
| 작동 온도 | -40°C ~ +85°C | 까다로운 온도 환경 지원 |
고속 시스템의 경우 엔지니어는 삽입 손실, 반사 손실, 케이블 구성, 차폐 전략, 접지 및 전체 전송 채널도 고려해야 합니다. 커넥터 성능은 케이블, 종단 방법 및 네트워크 아키텍처와 별도로 평가할 수 없습니다.
재결합은 명시된 AWG 26-22 범위의 연선 또는 단선 도체를 포함하여 CAT5e, CAT6, CAT6a 및 CAT7 케이블에 대한 지원을 지정합니다. 이를 통해 표준 이더넷 인프라와 고성능 산업용 통신 시스템 모두에 대해 커넥터를 고려할 수 있습니다.
이더넷의 다양성으로 인해 RJ45 인터페이스는 많은 산업 및 상업용 시스템에 적합합니다. 견고한 버전은 커넥터가 환경적 또는 기계적 응력을 견뎌야 하는 경우 특히 유용합니다.
자동화된 생산 라인은 PLC, 컨트롤러, 센서, 드라이브, 산업용 컴퓨터 및 기타 네트워크 장비 간의 통신에 의존합니다. 내구성이 뛰어난 이더넷 인터페이스는 지속적인 작동 중에 안정적인 연결을 유지하는 데 도움이 됩니다.
산업용 카메라는 상당한 양의 이미지 데이터를 생성할 수 있습니다. 따라서 고속 이더넷 연결은 카메라, 산업용 컴퓨터 및 제어 시스템 간에 검사 정보를 전송하는 데 중요합니다.
실외 모니터링 장비는 비, 먼지, 온도 변화 및 물리적 노출을 경험할 수 있습니다. 적절한 IP 등급 커넥터는 이더넷 인터페이스에서 추가적인 보호를 제공할 수 있습니다.
대형 LED 디스플레이와 전문 조명 장비에는 안정적인 제어와 데이터 통신이 필요한 경우가 많습니다. 유연한 케이블 출구와 안전한 잠금 기능을 갖춘 커넥터를 사용하면 공간이 제한된 장비에 쉽게 설치할 수 있습니다.
제어 캐비닛에는 제한된 영역에 여러 통신 인터페이스가 포함될 수 있습니다. 패널 장착 및 PCB 장착 구성은 장비 제조업체 및 시스템 통합업체를 위한 추가 통합 옵션을 제공합니다.
산업용 이더넷 커넥터를 구매할 때 구매자는 개별 제품을 비교하기 전에 애플리케이션을 정의해야 합니다. 다음 체크리스트는 선택 범위를 좁히는 데 도움이 될 수 있습니다.
맞춤형 프로젝트의 경우 구매자는 예상 주문 수량, 케이블 길이, 커넥터 방향, 표시 요구 사항, 하우징 재료 기본 설정 및 설치 제약 조건도 제공해야 합니다. 이러한 세부 정보를 통해 공급업체는 단순히 표준 카탈로그 부품을 제공하는 대신 구성을 권장할 수 있습니다.
재결합은 전력, 신호, 산업 자동화, 방수 커넥터 및 케이블 조립 제품 분야의 경험을 보유한 중국 소재 커넥터 제조업체입니다. 제조 역량에는 커넥터 설계, 사출 성형, 납땜, 와이어 절단 및 스트리핑, 조립, 케이블 조립이 포함됩니다.
RJ45 제품 라인의 경우 Reunion에서는 모든 장치가 배송 전에 전기 테스트를 거친다고 명시합니다. 이 회사는 또한 직선 및 직각 케이블 출구와 함께 케이블 실장, 패널 실장 및 PCB 실장 구성을 제공합니다. 이러한 옵션은 다양한 기계 레이아웃을 갖춘 장비를 개발하는 OEM 및 시스템 통합업체에 유용할 수 있습니다.
재결합의 광범위한 제조 운영에는 약 4,000m2의 생산 시설, 약 150명의 직원 및 10개의 생산 라인이 포함됩니다. R&D 팀에는 10명 이상의 숙련된 엔지니어가 포함되어 있으며 회사는 매년 30개 이상의 맞춤형 프로젝트를 보고합니다. 또한 회사는 품질 시스템에 ISO 9001, ISO 14001 및 ISO 13485 인증이 포함되어 있으며 해당 제품에 대해 RoHS 및 REACH와 같은 추가 규정 준수 문서가 제공된다고 밝혔습니다.
신호 커넥터 공급업체를 평가하는 구매자의 경우 제품 사양, 테스트 절차, 사용자 정의 요구 사항 및 배송 기대치와 함께 이러한 제조 및 엔지니어링 기능을 고려할 수 있습니다.
재결합 RJ45 신호 커넥터는 적합한 CAT6a 또는 CAT7 케이블링 및 호환 네트워크 장비와 함께 사용할 경우 최대 10Gbps의 데이터 전송을 위해 지정되었습니다. 실제 시스템 성능은 케이블, 터미네이션, 활성 장치를 포함한 전체 이더넷 채널에 따라 달라집니다.
선택된 구성은 결합 시 IP67 보호 기능을 제공하므로 먼지 및 물 노출로부터 보호해야 하는 응용 분야에 적합합니다. 케이블 입구, 결합 조건, 인클로저 설계 및 환경 노출을 고려하여 전체 설치를 평가해야 합니다.
지정된 호환성에는 명시된 AWG 26-22 범위 내에서 연선 또는 단선 도체를 지원하는 CAT5e, CAT6, CAT6a 및 CAT7 케이블이 포함됩니다.
산업용 RJ45 신호 커넥터는 최소 2,000회 결합 주기로 지정되었습니다. 이는 특히 정기적인 유지 관리, 교체, 검사 또는 현장 서비스가 필요한 장비와 관련이 있습니다.
예. 프로젝트 요구 사항에 따라 맞춤화에는 구성, 케이블 길이, 마킹, 하우징 옵션 및 기타 기계적 세부 정보가 포함될 수 있습니다. 구매자는 견적 요청 시 적용 환경, 케이블 사양, 설치 방법, 수량, 필요한 배송 일정을 제공해야 합니다.
신뢰할 수 있는 이더넷 연결은 전체 시스템의 전기, 기계 및 환경 요구 사항에 맞는 커넥터를 선택하는 것에서 시작됩니다. 산업 자동화, 머신 비전, 감시, LED 장비 및 기타 네트워크 장치의 경우 산업용 등급 RJ45 인터페이스는 기존 사무실 네트워킹 하드웨어 이상으로 필요한 내구성과 설치 유연성을 제공할 수 있습니다.
재결합은 RJ45 호환성과 IP 보호, 산업 온도 성능, 다중 장착 구성, 보안 잠금 및 고속 이더넷 전송 옵션을 결합합니다. 당신이 소싱하는 경우RJ45 신호 커넥터OEM 생산, 시스템 통합 또는 대량 구매의 경우 먼저 케이블 및 환경 요구 사항을 검토한 다음 엔지니어링 팀과 필요한 구성에 대해 논의하십시오.
귀하의 장비를 위한 안정적인 이더넷 연결을 개발할 준비가 되셨습니까?기술 사양, 맞춤형 구성, 샘플 요구 사항 및 대량 구매 지원에 대해서는 Reunion에 문의하세요.저희에게 연락주세요오늘 귀하의 RJ45 신호 커넥터 프로젝트에 대해 논의하고 귀하의 응용 분야에 맞는 솔루션을 받으시기 바랍니다.
-
