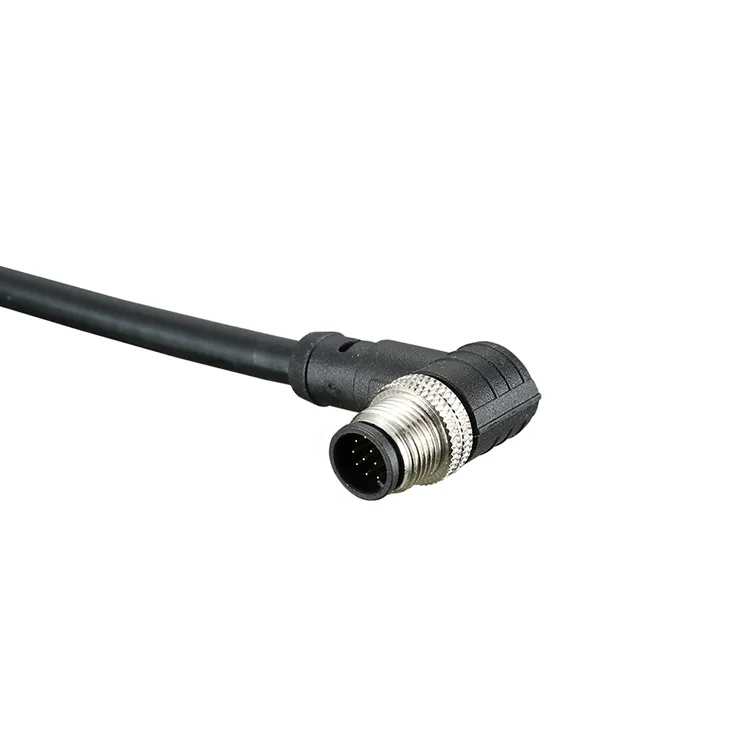

재결합배달합니다M12 시리즈 산업용 방수 커넥터까다로운 산업 환경에서 신뢰할 수 있는 전기 연결을 원하는 제조업체를 위한 제품입니다. 호환되는 자동화, 감지 및 제어 시스템용으로 설계된 이 커넥터 시리즈는 컴팩트한 설치, 안전한 나사형 커플링 및 모델에 따른 환경 보호의 실용적인 조합을 제공하여 안정적인 장비 작동을 지원합니다.
기사 요약:산업 연결성은 기계 가동 시간, 신호 정확도 및 유지 관리 비용에 영향을 미칩니다. M12 시리즈 산업용 방수 커넥터는 센서, 액추에이터, 제어 장치 및 산업용 통신 장비를 연결하는 데 널리 사용됩니다. 커넥터 코딩, 접점 구성, 유입 보호, 케이블 구조 및 전기 정격을 이해하면 엔지니어가 올바른 솔루션을 선택하는 데 도움이 됩니다. 이 기사에서는 기업이 정보에 근거한 커넥터 결정을 내리는 데 도움이 되는 작동 원리, 필수 사양, 산업 응용 프로그램, 설치 사례 및 구매 고려 사항을 살펴봅니다.
3. 실용적인 이점을 제공하는 설계 기능은 무엇입니까?
5. M12 커넥터의 이점을 누리는 산업은 무엇입니까?
6. 구매자는 M12 커넥터 공급업체를 어떻게 평가해야 합니까?
7. 커넥터 서비스 수명 연장에 도움이 되는 방법은 무엇입니까?
현대 산업 장비는 상호 연결된 구성 요소 간의 전력 및 신호의 정확한 전송에 달려 있습니다. 센서는 작동 데이터를 수집하고, 액추에이터는 명령을 실행하며, 컨트롤러는 기계 동작을 조정합니다. 이 시스템 내의 모든 연결은 전반적인 성능에 기여합니다.
진동으로 인해 느슨해지거나 습기가 전기 접점에 도달하거나 일관된 접촉을 유지하지 못하는 커넥터는 생산을 중단하고 문제 해결을 복잡하게 만들 수 있습니다. 자동화된 제조에서는 사소한 연결 문제라도 예상치 못한 가동 중지 시간, 반복적인 유지 관리 또는 부정확한 센서 판독으로 이어질 수 있습니다.
따라서 산업용 커넥터는 여러 요구 사항을 동시에 충족해야 합니다.
M12 커넥터 형식은 컴팩트한 원형 설계와 나사형 커플링 시스템을 통해 이러한 요구 사항 중 많은 부분을 해결합니다. 애플리케이션에 맞는 올바른 모델을 선택하면 엔지니어가 체계적이고 유지 관리가 가능하며 신뢰할 수 있는 산업용 배선 시스템을 구축하는 데 도움이 될 수 있습니다.
M12 명칭은 공칭 12mm 나사산 커플링이 있는 커넥터 인터페이스를 나타냅니다. 컴팩트한 크기로 인해 설치 공간이 제한되어 있지만 안전한 전기 연결이 필수적인 현장 장치 및 기계류에 특히 유용합니다.
물리적인 외관만을 보고 선택하는 커넥터와 달리 M12 제품은 전체 구성에 따라 평가해야 합니다. 모델마다 핀 수, 코딩 배열, 접점 할당, 케이블 유형 및 전기 성능 등급이 다를 수 있습니다.
특정 제품에 따라 사용 가능한 구성에는 직선 커넥터, 직각 커넥터, 케이블 장착형 플러그 및 패널 장착형 콘센트가 포함될 수 있습니다. 직선 디자인은 접근 가능한 설치 지점에 적합하고, 직각 디자인은 제한된 공간에서 케이블 간격을 관리하는 데 도움이 됩니다.
일부 M12 구성은 센서 및 액추에이터 신호용으로 설계된 반면, 다른 코딩 시스템은 특정 산업용 통신 또는 전력 애플리케이션을 지원합니다. 이러한 변형은 상호 교환 가능한 것으로 취급되어서는 안 됩니다. 엔지니어는 장비를 연결하기 전에 핀 배열, 코딩, 전압, 전류 및 인터페이스 요구 사항을 확인해야 합니다.
방수 M12 커넥터는 적절한 하우징, 밀봉 및 케이블 입구 배열을 사용하여 외부 오염 물질의 유입을 제한합니다. 보호 수준은 모델 및 설치 조건에 따라 다릅니다. 예를 들어, IP67 등급 어셈블리는 지정된 대로 올바르게 조립되고 사용되는 경우 정의된 테스트 조건에서 방진 보호 및 임시 침수용으로 설계되었습니다.
제품별 구성 및 사용 가능한 옵션에 대해서는 Reunion M12 시리즈 산업용 방수 커넥터 제품 페이지를 참조하세요.
산업용 기계에는 제한된 설치 공간 내에 수많은 센서와 제어 구성 요소가 포함되는 경우가 많습니다. M12 폼 팩터는 배선 레이아웃을 단순화하고 불필요한 설치 공간을 줄이는 데 도움이 되는 컴팩트한 연결 인터페이스를 제공합니다.
이는 여러 현장 장치가 공통 제어 아키텍처에 연결되는 컨베이어 시스템, 로봇 장비, 포장 기계 및 분산 자동화 설치에 특히 유용할 수 있습니다.
스레드 연결은 일반적인 장비 작동 중에 결합 인터페이스를 유지하는 데 도움이 됩니다. 제대로 고정되지 않은 연결에 비해 올바르게 조립된 스레드 커플링은 일상적인 움직임과 진동으로 인한 우발적인 분리를 줄일 수 있습니다.
그러나 연결은 항상 제조업체의 지침에 따라 조여야 합니다. 과도하게 조이면 커넥터가 손상될 수 있고, 충분히 조이지 않으면 기계적 보안이나 밀봉 성능이 저하될 수 있습니다.
적합한 밀봉 부품은 먼지와 습기로부터 전기 접점을 보호하는 데 도움이 됩니다. 이는 생산 공정, 청소 구역, 실외 기계 및 기타 환경 노출이 예상되는 위치 근처에 설치된 장비에 중요합니다.
보호는 결합 인터페이스, 케이블 입구, 장착 배열 및 씰 상태를 포함한 전체 어셈블리에 따라 달라집니다. 커넥터는 '방수'라는 단어만 사용하기보다는 실제 사용 환경에 맞게 선택해야 합니다.
다양한 케이블 재질과 접점 배열을 통해 M12 커넥터를 특정 장비 요구 사항에 맞출 수 있습니다. 모델에 따라 구매자는 케이블 유연성, 내마모성, 도체 크기, 차폐, 접점 도금 및 설치 방향을 평가해야 할 수 있습니다.
호환 가능하고 표준화된 커넥터 인터페이스를 사용하면 구성 요소 교체 및 오류 격리가 더욱 간단해집니다. 배선 문서, 핀 할당 및 교체 부품 번호가 정확하게 유지된다면 기술자는 연결 지점을 더 쉽게 식별할 수 있습니다.
외관이나 나사산 크기만으로는 커넥터를 선택하는 것만으로는 충분하지 않습니다. 구매 팀은 제조업체가 게시한 사양을 대상 응용 프로그램의 전기, 기계 및 환경 요구 사항과 비교해야 합니다.
다음 표에는 M12 방수 커넥터를 검토할 때 평가할 주요 매개변수가 간략하게 설명되어 있습니다. 실제 값은 선택한 모델의 현재 데이터시트에 대해 확인되어야 합니다.
| 사양 | 확인해야 할 사항 | 중요한 이유 |
|---|---|---|
| 커넥터 인터페이스 | M12 스레드 커플링 및 결합 설계 | 장비와의 기계적 호환성을 보장합니다. |
| 핀 구성 | 접점 수 및 핀 할당 | 올바른 배선 및 신호 전송을 지원합니다. |
| 코딩 | A-코드, D-코드, X-코드 또는 기타 지정된 유형 | 의도한 인터페이스를 식별하고 호환되지 않는 연결을 방지하는 데 도움이 됩니다. |
| 정격전압 | 제조업체 지정 작동 전압 | 전기 시스템 및 해당 안전 요구 사항과 일치해야 합니다. |
| 정격전류 | 선택한 구성의 현재 등급 | 커넥터의 전기적 한계를 넘어서는 작동을 방지하는 데 도움이 됩니다. |
| 진입 보호 | 필수 IP 등급 및 조립 조건 | 예상되는 먼지 및 습기 노출에 대한 적합성을 결정합니다. |
| 작동 온도 | 지정된 최소 및 최대 온도 | 변화하는 주변 조건에서도 성능을 유지하는 데 도움이 됩니다. |
| 연락처 자료 | 모재 및 접점 도금 | 전기 접점 성능과 마모 또는 부식에 대한 저항성에 영향을 미칩니다. |
| 케이블 구조 | 도체 크기, 재킷 재질, 길이 및 차폐 | 설치, 유연성 및 환경 요구 사항을 지원합니다. |
| 기계적 내구성 | 결합 주기 등급 및 결합 요구 사항 | 유지 관리 및 반복 연결에 대한 적합성을 평가하는 데 도움이 됩니다. |
중요한 선택 참고사항:M12 시리즈의 모든 커넥터가 동일한 전압, 전류, 핀 수, 코딩, 온도 범위 또는 IP 등급을 지원한다고 가정하지 마십시오. 예를 들어, 4핀 센서 커넥터와 고속 데이터 커넥터는 M12 명칭을 공유함에도 불구하고 전기적 요구 사항이 상당히 다를 수 있습니다.
주문하기 전에 정확한 부품 번호, 치수 도면, 배선도 및 해당 테스트 데이터를 요청하십시오. 이러한 문서를 사용하면 커넥터가 시스템 요구 사항을 충족하는지 더 쉽게 확인할 수 있습니다.
자동화된 생산 라인은 센서, 액추에이터 및 분산 제어 모듈을 사용하여 장비를 모니터링하고 기계 작동을 조정합니다. 적합한 M12 커넥터는 현장 장치에 대한 실용적인 연결 지점을 제공하고 기계 배선을 정리하는 데 도움이 됩니다.
로봇 셀 및 포장 장비에는 움직이는 어셈블리, 소형 센서 마운트 및 제한된 케이블 라우팅 공간이 포함될 수 있습니다. 다양한 커넥터 방향과 케이블 구성을 사용할 수 있으므로 엔지니어는 보다 접근하기 쉬운 연결을 설계하는 데 도움이 될 수 있습니다. 동적 애플리케이션에는 여전히 실제 움직임 및 굽힘 조건에 맞는 등급의 케이블 및 커넥터 어셈블리가 필요합니다.
호환되는 M12 코딩 변형은 선택된 산업 네트워킹 응용 분야에 사용됩니다. 올바른 모델은 통신 표준, 필요한 데이터 속도, 핀 할당, 차폐 배열 및 네트워크 장비 인터페이스에 따라 다릅니다.
실외 센서 및 모니터링 장치는 비, 먼지, 온도 변화 및 기타 환경적 스트레스에 직면할 수 있습니다. 적절한 등급의 M12 커넥터는 전체 어셈블리가 해당 사양에 따라 설치될 때 전기 인터페이스를 보호하는 데 도움이 될 수 있습니다.
선택된 운송 시스템과 산업용 차량은 원형 커넥터를 사용하여 센서와 제어 장치를 연결합니다. 이러한 응용 분야의 경우 설계자는 진동, 케이블 이동, 온도 변동, 유체 노출 및 산업별 자격 요구 사항을 고려해야 합니다.
이러한 모든 부문에서 가장 좋은 커넥터는 실제 작동 조건과 일치하는 커넥터이며, 공칭 정격이 가장 높거나 구매 가격이 가장 낮은 모델일 필요는 없습니다.
공급업체 선택은 초기 조달 비용보다 더 많은 영향을 미칩니다. 제품 일관성, 기술 지원, 문서화, 생산 계획 및 커뮤니케이션은 모두 프로젝트 일정과 장기 유지 관리에 영향을 미칠 수 있습니다.
구매팀은 Reunion과 같은 공급업체를 평가할 때 다음 사항을 고려하고 필요한 제품 구성에 어떤 서비스가 적용되는지 확인해야 합니다.
대규모 조달 프로젝트의 경우 구매자는 대량 주문 전에 샘플 및 사양에 대한 승인 프로세스도 수립해야 합니다. 승인된 부품 번호 및 개정을 문서화하면 테스트된 구성과 다른 커넥터를 받을 위험을 줄이는 데 도움이 됩니다.
사용 가능한 제품 정보를 검토하려면 Reunion 산업용 방수 커넥터 페이지를 방문하여 기술 요구 사항을 공급업체에 직접 전달하세요.
전기적 안정성을 유지하고 환경을 보호하려면 올바른 설치가 필수적입니다. 고품질 커넥터라도 조립이나 작동 중에 접점, 나사산, 케이블 또는 씰이 손상되면 조기에 작동하지 않을 수 있습니다.
검사 빈도는 운영 환경의 심각도를 반영해야 합니다. 잦은 세척, 화학 물질, 강한 진동 또는 지속적인 움직임에 노출되는 커넥터에는 추가적인 주의가 필요할 수 있습니다. 항상 제조업체의 지침과 장비 유지 관리 계획을 따르십시오.
주요 목적은 센서, 액추에이터, 제어 장비 및 선택된 통신 시스템을 포함한 호환 가능한 산업용 장치에 컴팩트한 전기 연결을 제공하는 것입니다. 모델에 따라 환경 밀봉은 먼지와 습기로부터 연결을 보호하는 데 도움이 됩니다.
아니요. 보호 등급은 모델 및 어셈블리 설계에 따라 다릅니다. 구매자는 정확한 제품 데이터시트를 확인하고 등급이 결합된 커넥터, 결합되지 않은 커넥터 또는 특정 설치 조건에 적용되는지 확인해야 합니다.
A-코드 및 D-코드 커넥터는 다양한 의도된 응용 분야에 대해 서로 다른 키 및 접점 배열을 사용합니다. A 코딩 변형은 일반적으로 센서 및 액추에이터에 사용되는 반면, D 코딩 변형은 특정 산업용 이더넷 애플리케이션과 관련됩니다. 관련 프로토콜, 핀 할당 및 장비 문서를 기준으로 실제 호환성을 확인해야 합니다.
예, 선택한 커넥터와 전체 케이블 어셈블리가 예상되는 실외 조건에 맞는 등급을 받았다면 가능합니다. 구매자는 설치 전에 침투 보호, 온도 범위, UV 노출, 부식 위험, 케이블 재킷 내구성 및 장착 배열을 평가해야 합니다.
결합 인터페이스, 코딩, 핀 수, 전기 등급, 통신 요구 사항, 케이블 사양 및 환경 조건을 식별하는 것부터 시작하십시오. 이러한 요구 사항을 제조업체의 데이터시트와 비교하고 매개변수가 불확실한 경우 기술 확인을 요청하세요.
필요한 커넥터 유형, 수형 또는 암형 인터페이스, 코딩, 핀 수, 케이블 길이, 도체 크기, 전압 및 전류 요구 사항, 보호 등급, 예상 수량 및 사용 가능한 도면이나 사진을 포함합니다. 명확한 사양은 공급업체가 호환성을 평가하고 보다 관련성이 높은 견적을 제공하는 데 도움이 됩니다.
M12 시리즈 산업용 방수 커넥터는 현대 자동화, 산업용 감지, 기계 및 선택된 통신 시스템을 위한 다양한 연결 옵션을 제공합니다. 컴팩트한 형식과 나사형 커플링은 체계적인 배선과 안전한 연결을 지원하며, 적절한 밀봉 및 케이블 구성은 까다로운 작동 환경을 해결하는 데 도움이 됩니다.
성공적인 선택은 M12 인터페이스 자체 그 이상에 달려 있습니다. 전기 등급, 코딩, 핀 할당, 환경 보호, 케이블 구성 및 설치 요구 사항을 모두 의도한 애플리케이션에 대해 확인해야 합니다. 세심한 사양 검토를 통해 호환성 문제를 줄이고 유지 관리 효율성을 향상하며 보다 안정적인 장비 작동을 지원할 수 있습니다.
재결합은 산업용 연결 부품을 평가하는 기업을 위해 M12 시리즈 산업용 방수 커넥터 솔루션을 제공합니다. 새로운 기계를 개발하든, 교체 부품을 조달하든, 맞춤형 케이블 연결을 계획하든 구매하기 전에 제품 세부 정보를 검토하고 애플리케이션 요구 사항을 준비하세요.문의하기커넥터 사양에 대해 논의하고, 제품 호환성을 확인하고, 프로젝트에 맞는 견적을 요청하세요.
